138 mm × 110 mm 142 mm × 110 mm 142 mm × 110 mm

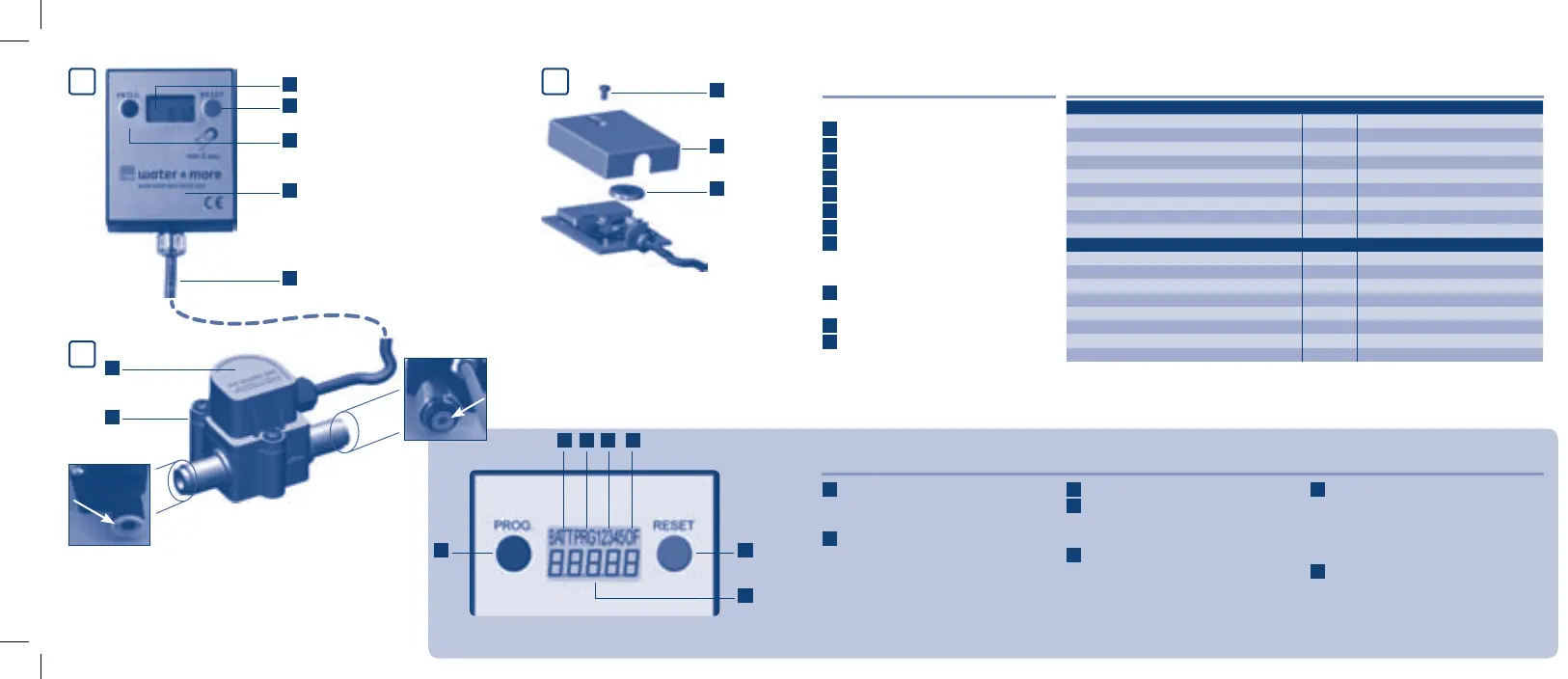

Display (Abb. 1 und Abb. 2)
a. Taste „PROG“
b. Anzeige
c. Taste „RESET“
d. Abdeckung
e. Kabel 1,5 m
f. Schraube
g. Gehäuse
h. Knopfzelle 3VDC, Type CR2032
Sensoreinheit (Abb. 3)
i. Kunststoffgehäuse mit C\," Über-
wurfmutter und C\," Außengewinde
j. Flachdichtung (ohne Abbildung)
k. Sensor
Hinweis:
Hygieneschutz eingangssei-
tig wie auch ausgangsseitig vor der
Installation entfernen.
1. Lieferumfang Aquameter 2. Technische Daten
Technische Daten Sensoreinheit:
Anschlussgewinde (IN/OUT) [Zoll]
3/8" ÜM × 3/8" AG
Eingangsdruck (min/max) [bar] 2–8 bar
Durchflussleistung [l/h] 10–100
Druckverlust (bis 100 l/h Durchfluss) [bar] 0,2
Durchflussabweichungen [%] +/- 5
Wassertemperatur (min/max) [°C] +4 bis +40
Umgebungstemperatur (min/max) [°C] +4 bis +30
Abmessungen (L×B×H) [mm]
77 × 43 × 46
Einbaulage Horizontal empfohlen
Technische Daten Display extern:
Spritzwasserdicht: IP X4
Statischer Speicher: 5 letzten Nullstellungen
Anzeige: 5 Stellen
Zähler: [l/min] Abwärts von 99999 bis -9999
Einbaulage Horizontal empfohlen
Abmessungen (L×B×H) [mm]
62 × 50 × 17
Kabel: 1,5 Meter, PVC 2 × 0,25 mm²
Bestellnummer Aquameter FS00Y03A00
3. Erläuterung Display-Symbole und Bedeutung
a
b
c
d
e
f
g
h
k
i
l. „PROG“ Taste: – zum Einstellen
– um den Programm Modus zu ver-
lassen
m. „RESET“ Taste: – Rücksetzen
der Filterkapazität nach jedem best-
max Filterkerzen Tausch
– zum Einstellen
n. BATT: Batteriewechsel Anzeige
o. OF: OverFlow Anzeige
Erscheint, wenn der Wert -99999
überschritten wird.
p. PRG: Erscheint, wenn der
water+more Aquameter programmiert
wird
q. 12345: Speicher Info
Es besteht die Möglichkeit, die letzten
5 Messungen abzurufen.
Es wird jeweils die Litermenge [L], wie
auch der Zeitraum [t] angezeigt.
r. 5-stellige Anzeige
n p q o
m
r
l
1
3
2
