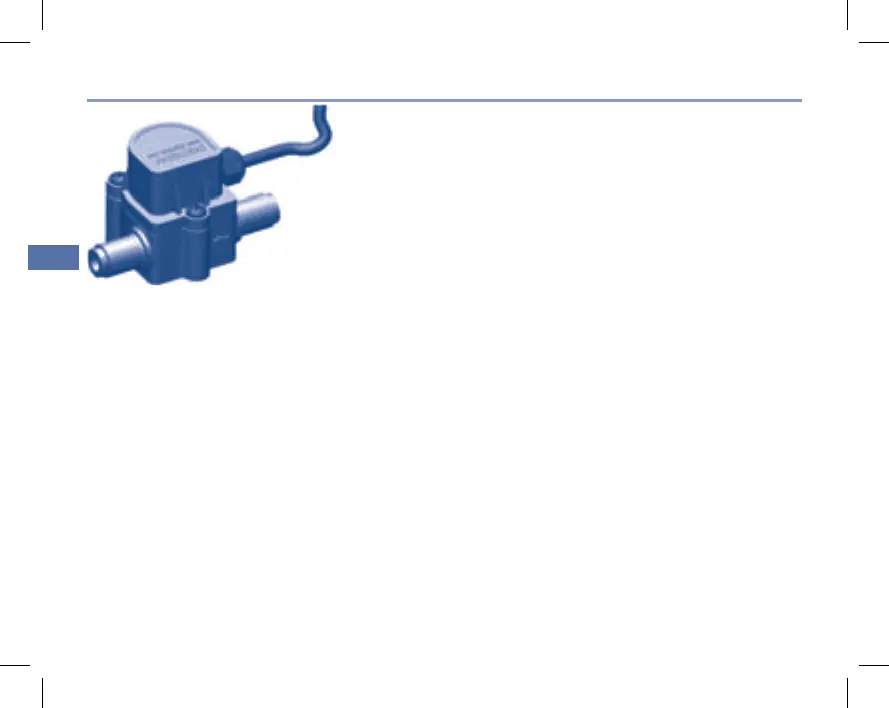

Unità sensore:
In caso di nuova installazione, fissare per primo il coperchio del filtro
(vedi Istruzioni per il montaggio e per l’uso di “bestmax” paragrafo In-
stallazione)
In caso di sistema di filtrazione già installato, rimuovere il tubo flessi-
bile sul lato uscita del coperchio del filtro allentando il dado per rac-
cordi.
Attenzione:
interrompere l’alimentazione dell’acqua al sistema di filtrazione.
per lo smontaggio utilizzare utensili adatti (chiave fissa da 19 mm).
5. Installazione
Avvitare l’unità sensore direttamente al coperchio del filtro utilizzando la guarnizione piatta in dotazione (va in-
serita all’interno del dado per raccordi).
Avvertenza:
prestare attenzione alla direzione di flusso (freccia).
per il montaggio utilizzare utensili adatti (chiave fissa da 19 mm).
Fissare il tubo flessibile al lato uscita dell’unità sensore (prestare attenzione alla direzione della freccia) utilizzando
la guarnizione piatta (va inserite all’interno del dado per raccordi).
Importante:
fare attenzione
a rispettare la posizione di montaggio dell’Aquameter e i raggi di curvatura dei tubi flessibili!
a rispettare la direzione di flusso (contrassegno sul coperchio del filtro)!
che la posizione di montaggio del misuratore sia orizzontale!
che l’apparecchio non sia sottoposto a nessuno sforzo meccanico!
ad utilizzare solo elementi di tenuta e di collegamento adatti alle condizioni di utilizzo previste!
che le tubazioni a monte e a valle dell’apparecchio siano sostenute!
che il sistema sia sfiatato prima della messa in esercizio!
