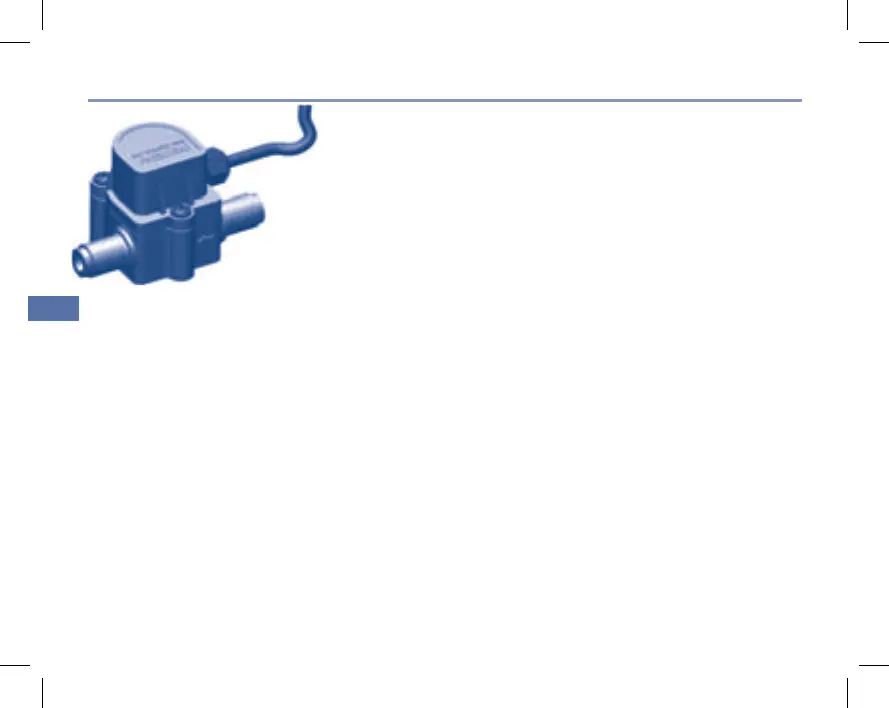

Sensoreenheid
Bij een nieuwe installatie bevestigt u eerst de filterkop (zie monta-
ge- en bedieningshandleiding “bestmax” paragraaf Installatie)
Bij een reeds voorgeïnstalleerd filtersysteem verwijdert u de slang
aan de uitgangszijde van de filterkop, door de wartelmoer los te
draaien.
Let op:
de watertoevoer naar het filtersysteem moet onderbroken zijn.
voor de demontage geschikt werktuig (vorksleutel 19 mm) gebruiken.
5. Installatie
De sensoreenheid moet met de bij de levering inbegrepen vlakke afdichting
(wordt in de wartelmoer gelegd) direct aan de filterkop worden geschroefd.
Aanwijzing:
let op de doorstromingsrichting (pijl).
voor de montage geschikt werktuig (vorksleutel 19 mm) gebruiken.
Slang met vlakke afdichting (wordt in de wartelmoer gelegd) aan de
uitgangszijde van de sensoreenheid (let op pijlrichting) bevestigen.
Belangrijk:
let erop dat
de inbouwlengte van de Aquameter en de buigradia van de slangen worden aangehouden!
de doorstromingsrichting (markering op de filterkop) wordt aangehouden!
de inbouwpositie van het meetapparaat horizontaal is!
het apparaat niet aan mechanische belasting mag worden blootgesteld!
alleen afdichtings- en verbindingselementen worden gebruikt,
die geschikt zijn voor de geplande bedrijfsomstandigheden!
de buisleidingen voor en achter het apparaat worden ondersteund!
het systeem voor de ingebruikname wordt ontlucht!
