4

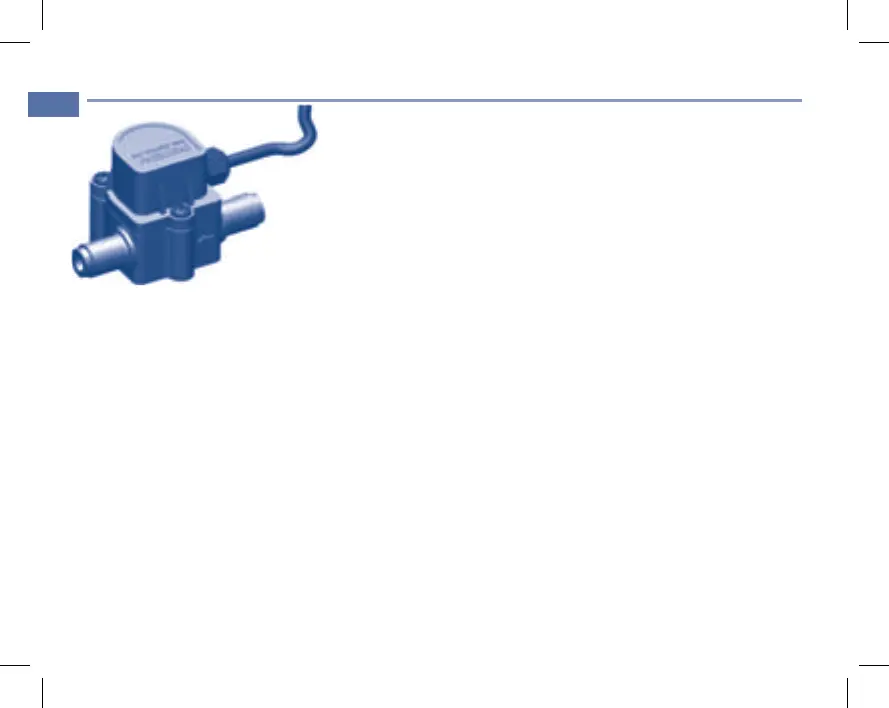

Sensoreinheit:
Bei einer Neuinstallation befestigen Sie zuerst den Filterkopf (siehe
Einbau- und Bedienungsanleitung „bestmax“ Abschnitt Installation)
Bei einem bereits vorinstalliertem Filtersystem entfernen Sie den
Schlauch an der Ausgangsseite des Filterkopfes, indem Sie die
Überwurfmutter lösen.
Beachten:
Die Wasserzufuhr zum Filtersystem muss unterbrochen sein. Für die
Demontage geeignetes Werkzeug (Gabelschlüssel 19 mm) verwenden.
5. Installation
Die Sensoreinheit mit der im Lieferumfang enthaltenen Flachdichtung (wird in die
Überwurfmutter gelegt) direkt mit dem Filterkopf verschrauben.
Hinweis:
Auf Durchflussrichtung (Pfeil) achten.
Für die Montage geeignetes Werkzeug (Gabelschlüssel 19 mm) verwenden.
Schlauch mit Flachdichtung (wird in die Überwurfmutter gelegt) an die Ausgangsseite der
Sensoreinheit (Pfeilrichtung beachten) befestigen.
Wichtig:
Achten Sie darauf, dass
die Einbaulänge des Aquameters und die Biegeradien der Schläuche eingehalten werden!
die Durchflussrichtung (Kennzeichnung auf dem Filterkopf) eingehalten wird!
die Einbaulage des Messgeräts horizontal ist!
das Gerät keiner mechanischen Belastung ausgesetzt werden darf!
nur Dichtungs- und Verbindungselemente eingesetzt werden, welche für die vorgesehenen
Betriebsbedingungen geeignet sind!
die Rohrleitungen vor und nach dem Gerät abgestützt sind!
das System vor der Inbetriebnahme entlüftet wird!
