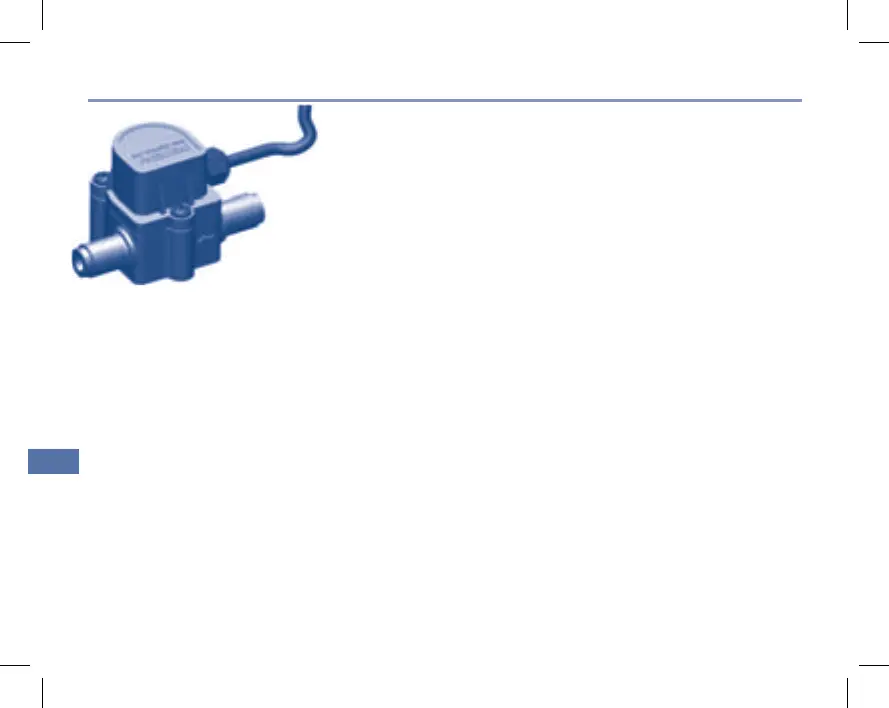

Unidad del sensor:
en caso de nueva instalación, debe fijar en primer lugar la cabeza fil-
trante (consultar las instrucciones de montaje y de manejo del “best-
max”, en el apartado Instalación)
En caso de que haya instalado un sistema de filtración previo, quite el
tubo flexible del lado de salida de la cabeza filtrante soltando la tuer-
ca de unión.
Atención:
debe haberse cortado la entrada de agua al sistema de filtración. utilizar
una herramienta adecuada para el desmontaje (llave de boca de 19 mm).
5. Instalación
Enroscar la unidad del sensor con la junta plana incluida en el suministro (se coloca en la tuerca de unión) di-
rectamente en la cabeza filtrante.
Nota:
tener en cuenta la dirección del caudal (flecha).
utilizar una herramienta adecuada para el montaje (llave de boca de 19 mm).
Fijar el tubo flexible con la junta plana (que se coloca en la tuerca de unión) al lado de salida de la unidad del
sensor (tener en cuenta la dirección de la flecha).
Importante:
¡preste atención a que
se cumplan la longitud de montaje del Aquameter y los radios de curvatura de los tubos flexibles
la dirección del caudal (marca en la cabeza filtrante) sea correcta
la posición de montaje del aparato de medición sea horizontal
el aparato no esté sometido a ninguna carga mecánica
únicamente se coloquen elementos de obturación y de unión que sean adecuados para las condiciones de
funcionamiento previstas
las tuberías delante y detrás del aparato estén sujetas
se purgue el aire del sistema antes de la puesta en funcionamiento
