Page 8 of 15
CX-12 PLUS DOOR INTERFACE RELAY
INSTALLATION INSTRUCTIONS
FILENAME: CX-12PLUS-Diagram2b.ai
DRAWING No: DRG-CX-12PLUS-02b

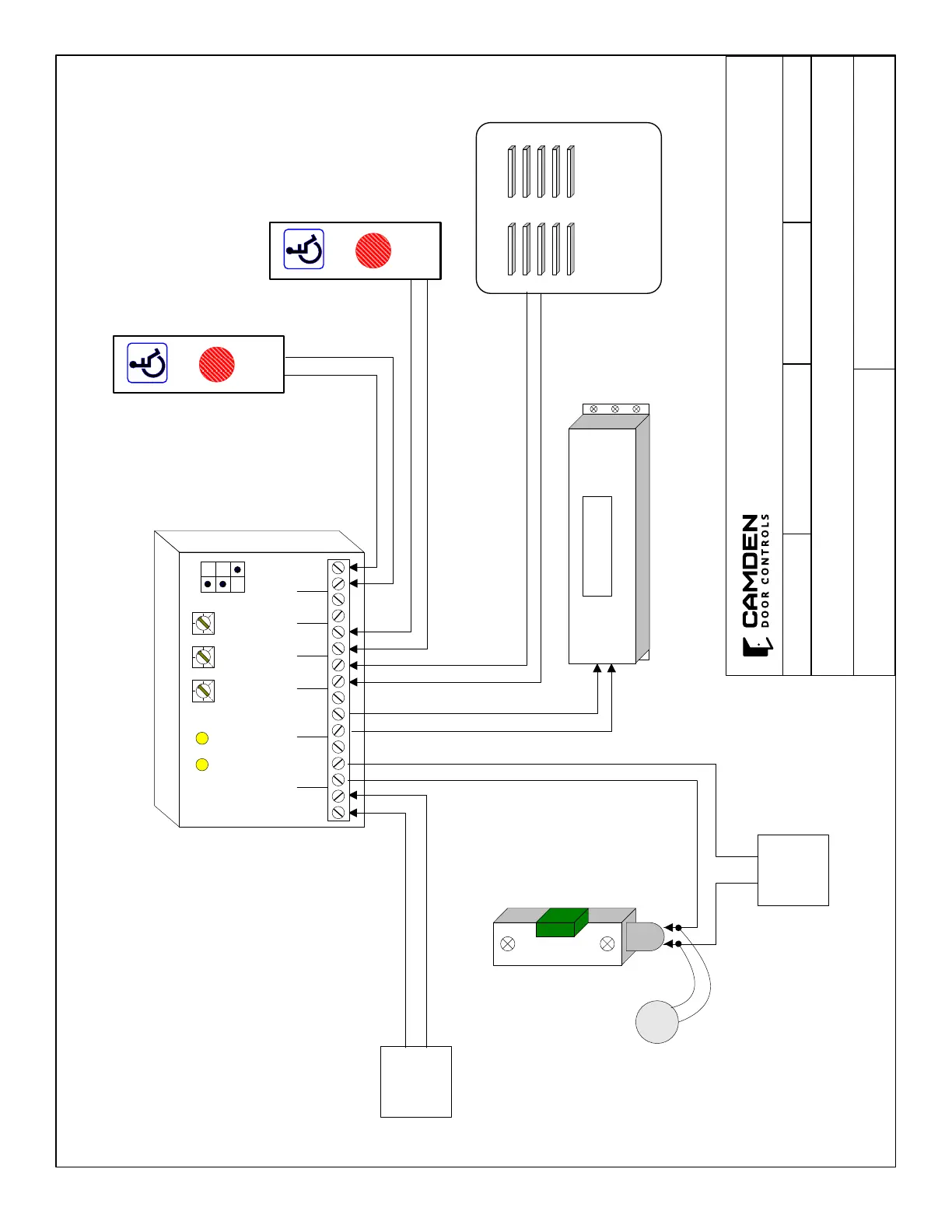

CX-12PLUS Application Diagram for Apartment (typical)
SCALE: NONE
DRAWN BY: DGW REVISED: 1/28/2020DATE: 11/16/09
5502 Timberlea Blvd.
Mississauga, Ontario
L4W 2T7
12/24 V
AC/DC
Power
Electric Strike
(If Mag lock used,
wire to Terminals
4 & 5)
Interior Switch
(Unlocks and opens door)
Optional Vestibule Mounted
Convenience Switch
(Only active when Lock Relay energized.
Switch opens door)
Wire MOV
(supplied)
directly to strike
or magnet
Power
for Strike
DRY2WET2DRY1WET1POWER
NO
NO
NC
NC
COM
COM
Relay2Relay1
CX-12 PLUS
CAMDEN DOOR CONTROLS
Door Operator
1 52 3 4 6 7 8 9 10 11 12 13 14 15 16
RL1 RL2
DOR
RL1
DOO
RL2
DOR
RL2
MOV
+
-
OFF / ON
1
2
3
Apartment
Interphone Panel
(Powered signal
Unlocks door only)
