Page 11 - Manuel FA01007-FR - vers. 1 - 10/2017 - © CAME S.p.A. - « Traduction des instructions originales »

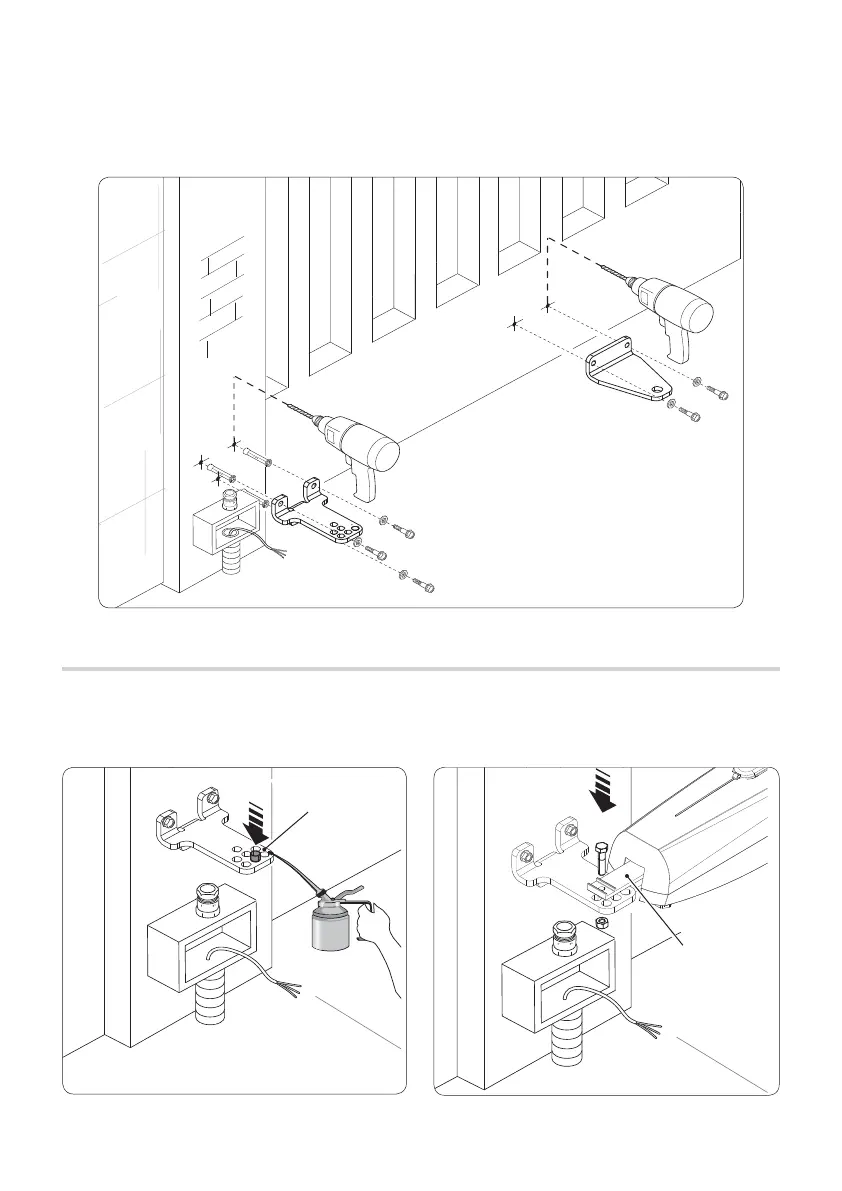

FIXATION DU MOTORÉDUCTEUR
Lubrifier la douille 󱤎 et l'introduire dans l'un des trous de l'étrier pilier.
Fixer l'articulation à l'étrier pilier 󱤏 au moyen de la vis M8 x 35 et de l'écrou UNI 7474 M8.
Fixer l'étrier au pilier ❶ à l'aide des vis et des chevilles spécifiques. En cas de pilier en métal, il est possible de
souder l'étrier.
Remarque : les trous prévus sur l'étrier permettent de varier l'angle d'ouverture du vantail.
Fixer ou souder l'étrier sur le portail ❷ .
