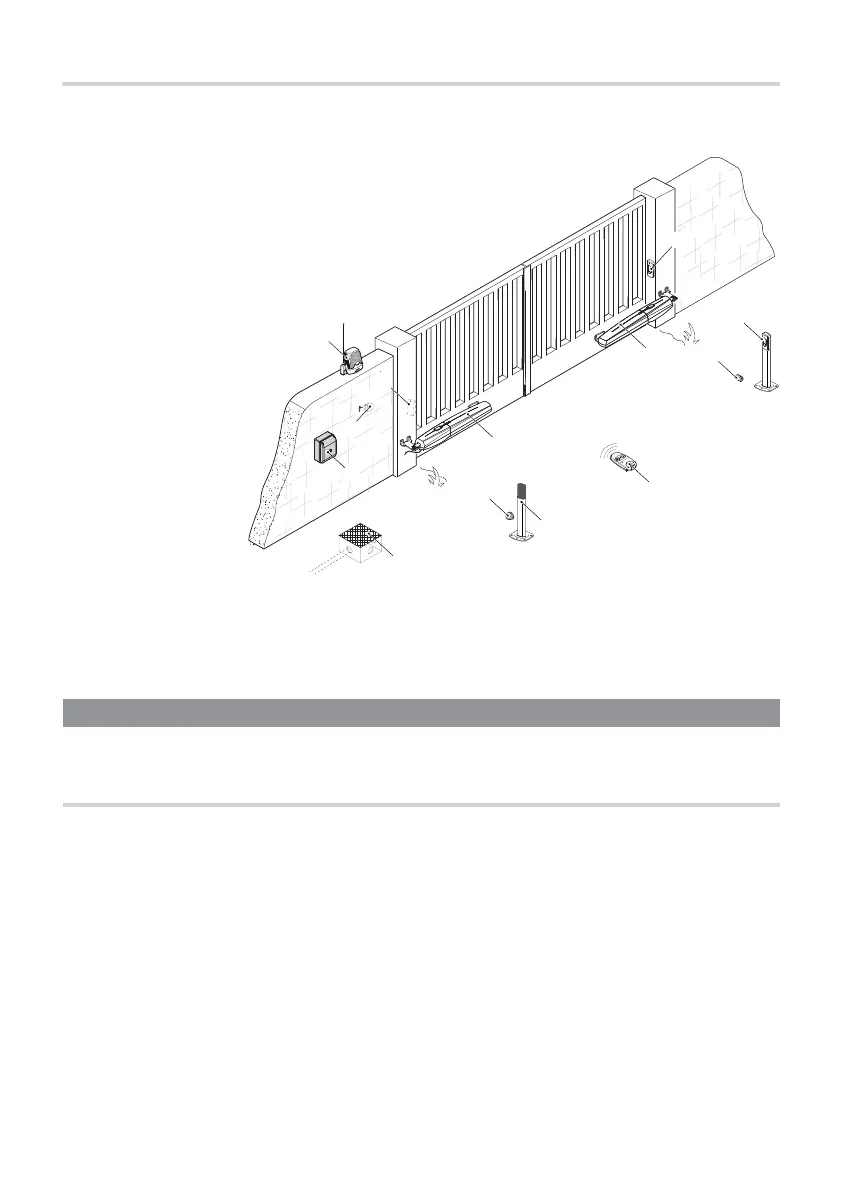

IMPIANTO TIPO
1. Motoriduttore
2. Quadro comando
3. Trasmettitore
4. Selettore a chiave
5. Lampeggiatore
6. Fotocellule
7. Pozzetto di derivazione
8. Battute di arresto meccanico
INDICAZIONI GENERALI PER L'INSTALLAZIONE
⚠
L’installazione deve essere e ettuata da personale qualifi cato ed esperto e nel pieno rispetto delle normative
vigenti.
VERIFICHE PRELIMINARI
⚠
Prima di procedere all’installazione dell’automazione è necessario:
• verifi care la presenza di una battuta di arresto meccanico in apertura e una in chiusura;
• verifi care che il punto di fi ssaggio del motoriduttore sia in una zona protetta da urti e che la superfi cie di fi ssaggio
sia solida;
• predisporre adeguate tubazioni e canaline per il passaggio dei cavi elettrici garantendone la protezione contro il
danneggiamento meccanico.
