M1 N1 ENC1
M2 N2 ENC2
M
M
Page 15 - Manuel FA01007-FR - vers. 1 - 10/2017 - © CAME S.p.A. - « Traduction des instructions originales »
Motoréducteur avec encodeur (M2) 24 V DC, retardé à
l'ouverture.
Motoréducteur avec encodeur (M1) 24 V DC, retardé à la
fermeture.
Effectuer les branchements électriques comme indiqué sur la figure.
Ouverture A B E
(°) (mm)
90 130 130 750

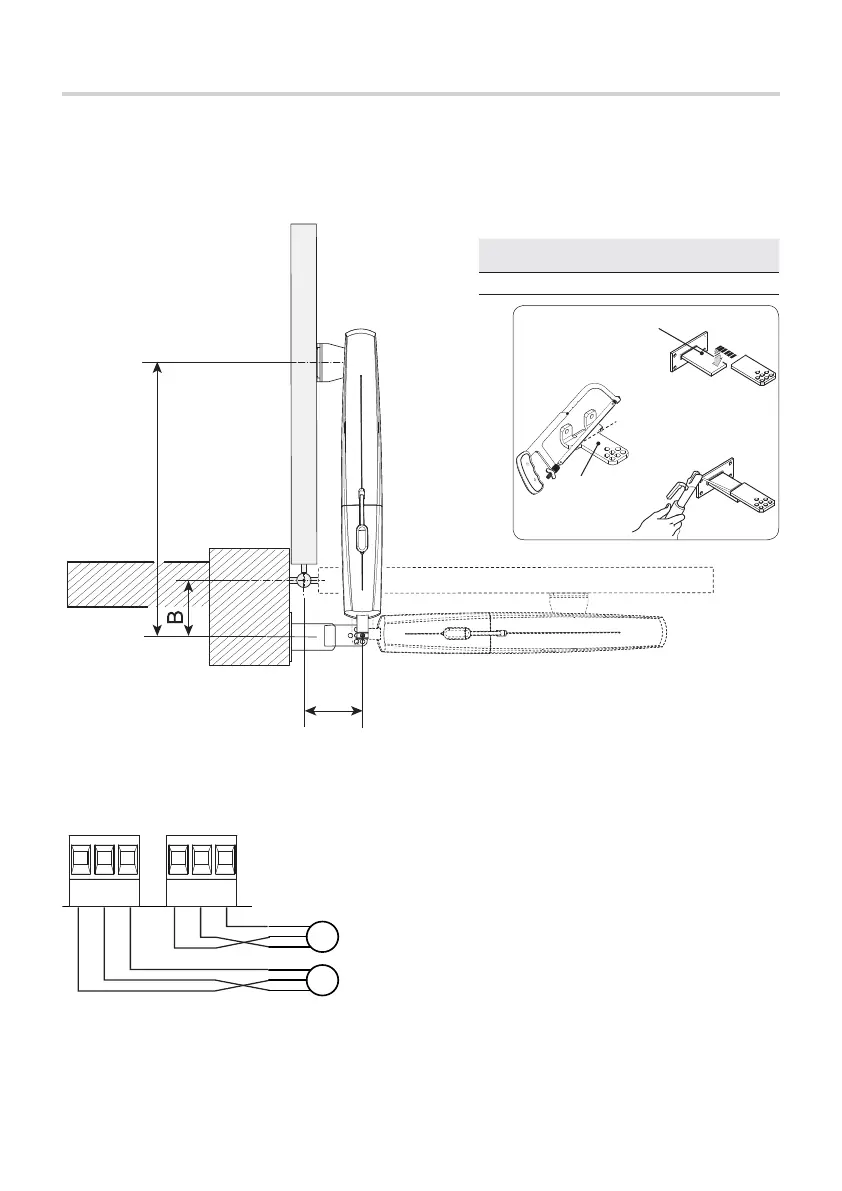

CONNEXION POUR L'OUVERTURE VERS L'EXTÉRIEUR
⚠Mesurer les dimensions A et B.
Couper et fixer l'étrier pilier et y ajouter un étrier supplémentaire
(non fourni).
Ouvrir le portail (90° maxi), mesurer la dimension E et identifier le point de fixation de l'étrier portail. Fixer l'étrier.
