Pag.
5 -
Codice manuale:
FA00028-IT - ver.
- 05/2015 - © Came S.p.A. - I dati e le informazioni indicate in questo manuale sono da ritenersi suscettibili di modifica in qualsiasi momento e senza obbligo di preavviso
INDICAZIONI GENERALI PER L'INSTALLAZIONE
⚠
L’installazione deve essere effettuata da personale qualificato ed esperto e nel pieno rispetto delle normative vigenti.
Importante! L’uso di dispositivi di comando, di sicurezza e di accessori originali CAME garantisce una facile installazione e manutenzione
dell’impianto.
Verifiche preliminari
⚠
Prima di procedere all’installazione è necessario:
• verificare che il punto di fissaggio della piastra sia solido;
• prevedere nella rete di alimentazione e conformemente alle regole di installazione, un adeguato dispositivo di disconnessione onnipolare, che
consenta la disconnessione completa nelle condizioni della categoria di sovratensione III (ovvero con una distanza maggiore di 3 mm tra i contatti);
•
verificare che le eventuali connessioni interne al contenitore (eseguite per la continuità del circuito di protezione) siano provviste di isolamento
supplementare rispetto ad altre parti conduttrici interne;
• predisporre adeguate tubazioni e canaline per il passaggio dei cavi elettrici garantendone la protezione contro il danneggiamento meccanico.

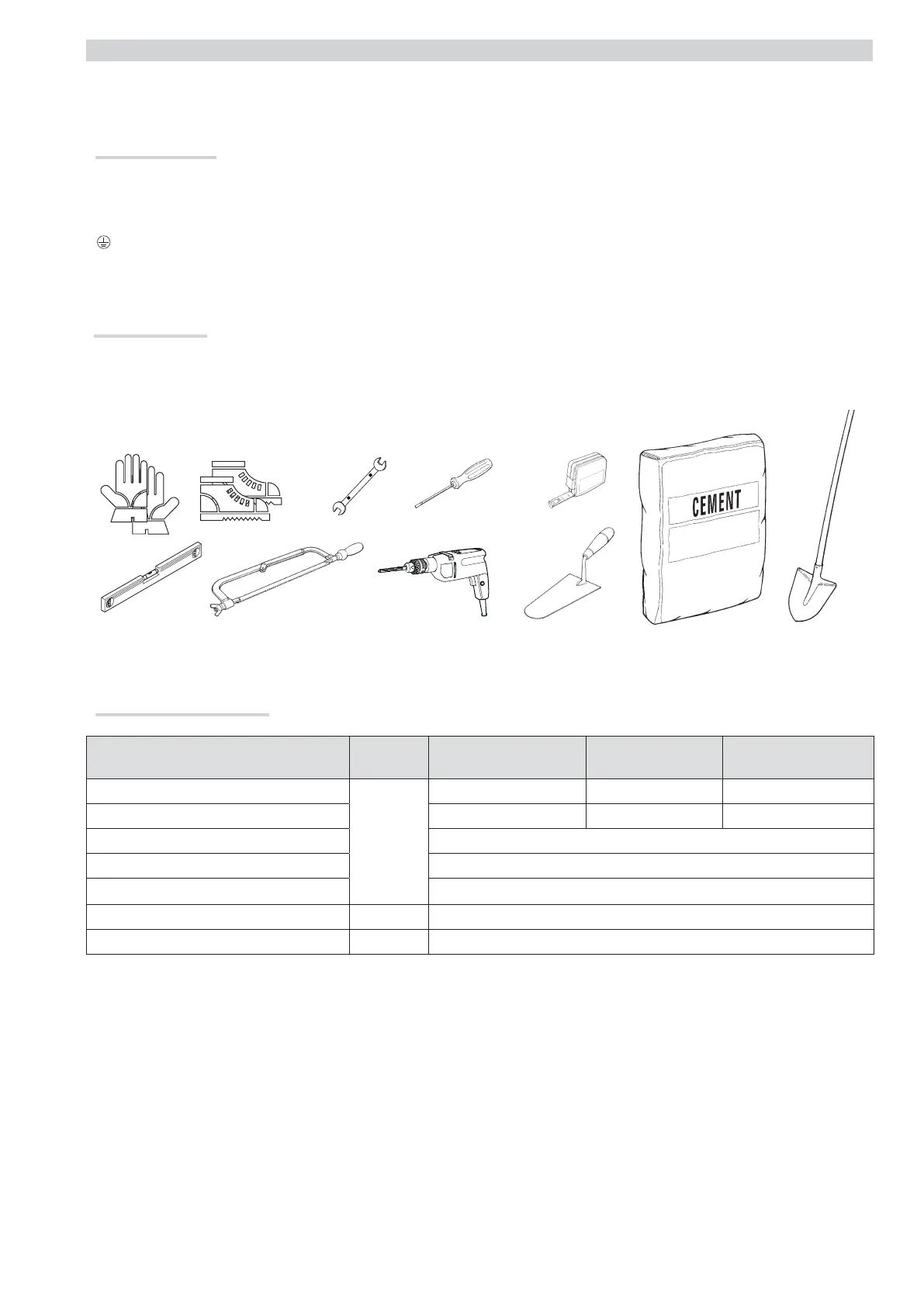

Attrezzi e materiali
Assicurarsi di avere tutti gli strumenti e il materiale necessario per effettuare l’installazione nella massima sicurezza e secondo le normative
vigenti. In figura alcuni esempi di attrezzatura per l’installatore.
Collegamento
Tipo di
cavo
Lunghezza cavo
1 < 10 m
Lunghezza cavo
10 < 20 m
Lunghezza cavo
20 < 30 m
Alimentazione 230 V AC
FROR CEI
20-22
CEI EN
50267-2-1
3G x 1,5 mm
2
3G x 2,5 mm
2
3G x 4 mm
2
Lampeggiatore 2 x 0,5 mm
2
--
Trasmettitori fotocellule 2 x 0,5 mm
2
Ricevitori fotocellule 4 x 0,5 mm
2
Dispositivi di comando e di sicurezza 2 x 0,5 mm
2
Antenna RG58 max 10 m
Rilevatore masse metalliche (vedi documentazione allegata al prodotto)
Qualora i cavi abbiano lunghezza diversa rispetto a quanto previsto in tabella, si determini la sezione dei cavi sulla base dell’effettivo
assorbimento dei dispositivi collegati e secondo le prescrizioni indicate dalla normativa CEI EN 60204-1.
Per i collegamenti che prevedano più carichi sulla stessa linea (sequenziali), il dimensionamento a tabella deve essere riconsiderato sulla base
degli assorbimenti e delle distanze effettivi. Per i collegamenti di prodotti non contemplati in questo manuale fa fede la documentazione allegata
ai prodotti stessi.
Tipi di cavi e spessori minimi
