FA01705M4A
FA01705M4A - 06/2022
ITALIANO
ISTRUZIONI PER L’INSTALLATORE
Descrizione
Modulo radio quadricanale da esterno per
il comando di automazioni e accessori.
L’assorbimento a riposo è di 60 mA.
La distanza minima di installazione tra
un modulo e l’altro è di 5 m.
L’antenna va posizionata il più in alto
possibile da terra e lontana da strutture in
metallo o in cemento armato.
Componenti principali
1. Pulsanti memorizzazione codice radio
2. Connettore per codifi ca trasmettitori
TAM/TFM via cavo
3. LED segnalazione memorizzazione
4. DIP selezione funzioni OUT3/4
5. Innesto scheda AF
6. Morsettiere collegamento
7. Morsettiera alimentazione
8. Morsettiera collegamento antenna
Dati tecnici
L’installazione deve essere e ettuata
da personale qualifi cato ed esperto e nel
pieno rispetto delle normative vigenti.
Verifiche preliminari
Verifi care che il punto di fi ssaggio sia
solido e in una zona protetta da urti.

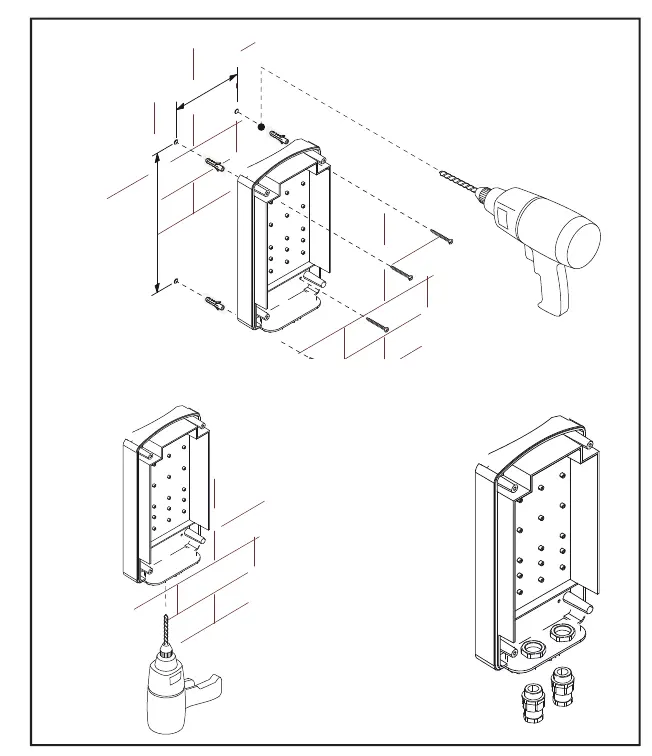

Installazione
Collegamenti elettrici
Ⓐ Alimentazione: 12 V DC o 24 V AC/DC.
ⒷAutomazioni e/o accessori da
comandare:
Tensione max 230 V, con carico resistivo
Assorbimento max 0,5 A
Selezione funzioni
Funzioni selezionabili solo per OUT 3 e
OUT 4.
Azione Mantenuta
L’azione del relè dura fi no a quando si
tiene premuto il pulsante del trasmettitore.
Monostabile temporizzato fi sso 3”
Dopo aver rilasciato il pulsante del
trasmettitore l’azione del relè dura 3
secondi.
Bistabile (interruttore)
Premendo ripetutamente il pulsante del
trasmettitore si attiva e disattiva il relè
continuamente.
Monostabile temporizzato fi sso 5’
Dopo aver premuto il pulsante del
trasmettitore l’azione del relè dura 5
minuti.
Attivazione comando radio
IL MODULO NON DEVE ESSERE
ALIMENTATO 3.
- Tenere premuto il tasto 1 = OUT1 4
e premere il tasto del trasmettitore da
associare 5. Il LED rimarrà acceso a
segnalare l’avvenuta memorizzazione
6.
- Stessa procedura per le altre uscite (2
=OUT2, 3 =OUT3 e 4 =OUT4) 7.
Duplicazione codice (solo per TAM/
TFM)
- Il ponte sullo strip del trasmettitore è
disattivato 1.
- Collegare il trasmettitore al ricevitore,
con il cavetto 119RIR211 (non fornito)
2.
- Tenere premuti contemporaneamente il
tasto (relativo all’uscita desiderata) sulla
scheda e quello del trasmettitore per
circa due secondi 3. Il LED segnalerà
l’avvenuta memoriz zazione 4.
- Ripetere la stessa procedura per ogni
trasmettitore.
- Per la prova di funzionamento, togliere il
cavetto dal ricevitore e dal trasmettitore.
Riferimenti normativi
Il prodotto è conforme alle direttive
applicabili, vigenti al momento della
fabbricazione.
RED - CAME S.p.A. dichiara che il
prodotto descritto in questo manuale è
conforme alla Direttiva 2014/53/UE e al
documento Radio Equipment Regulations
2017.
I testi completi delle dichiarazioni di
conformità UE (CE) e UK (UKCA) sono
disponibili su www.came.com.
Dismissione e smaltimento. Non disperdere
nell’ambiente l’imballaggio e il dispositivo alla
fi ne del ciclo di vita, ma smaltirli seguendo le
norme vigenti nel paese di utilizzo del prodotto.
I componenti riciclabili riportano simbolo e sigla
del materiale.
I DATI E LE INFORMAZIONI INDICATE IN QUESTO
MANUALE SONO DA RITENERSI SUSCETTIBILI
DI MODIFICA IN QUALSIASI MOMENTO E SENZA
OBBLIGO DI PREAVVISO. LE MISURE, SE NON
DIVERSAMENTE INDICATO, SONO IN MILLIMETRI.
Istruzioni originali
