-8-
A
max
300W

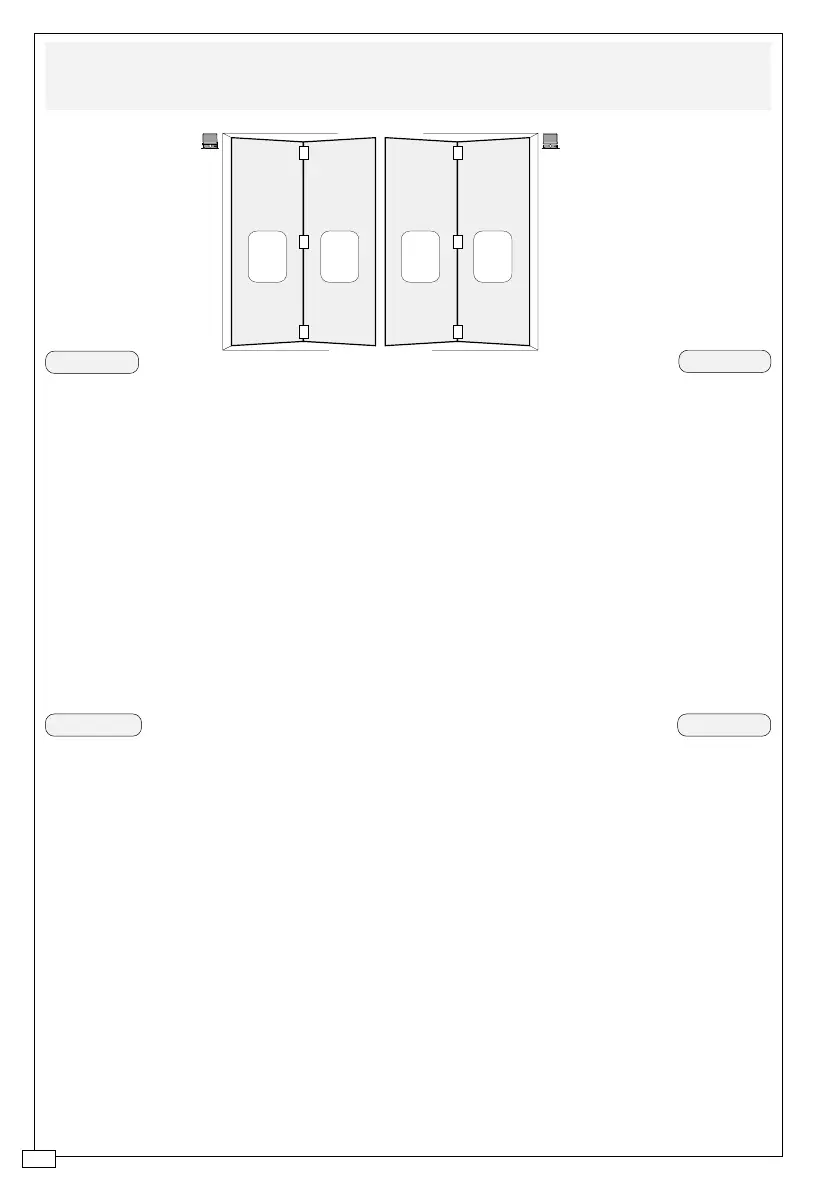

COLLEGAMENTO PER 2 MOTORI ABBINATI -
CONNECTIONS FOR 2 COMBINED MOTORS
CONNEXIONS POUR 2 MOTEURS ACCOUPLÉS
ANSCHLUSSE FÜR 2 PARALLELGESCHALTETEN MOTOREN
- CONEXIÓN PARA 2 MOTORES ACOPLADOS
In case two combined motors are installed,
proceed in the following manner:
- Coordinate the direction of the "A" and
"B" gearmotors, modifying the rotation of
motor "B";
- The same settings and functions must be
made on both control panels (fig. 1).
- Make the necessary electric connections
between the terminal boards of the "A"
and "B" (fig. 2);
N.B. In case of a paired connection, THE
COUPLING OF THE RADIO FREQUENCY
BOARD IS NOT PROVIDED FOR, so the
use of the wireless control is excluded in
this instance.
ENGLISH
Pour installer deux moteurs accouplés,
procéder comme suit:
- Coordonner le sens de marche des
motoréducteurs "A" et "B" en modifiant
la rotation du moteur "B";
- Les mêmes réglages et fonctions
doivent être effectués sur les deux
tableaux (fig. 1).
- Effectuer les branchements électriques
entre les plaques à borne du tableau "A"
et "B" (fig. 2);
N.B. En cas de branchement accouplé,
LA CARTE RADIOFRÉQUENCE N'EST
PAS PRÉVUE et l'utilisation de la
radiocommande est donc exclue.
FRANÇAIS
Wenn zwei kombinierte Motoren installiert
werden sollen, gehen Sie dazu bitte
folgendermaßen vor:
- Stimmen Sie die Laufrichtung der
Getriebemotoren "A" und "B" aufeinander
ab. Andern Sie dazu die Drehrichtung vom
Motor "B";
- An beiden Schalttafeln müssen die
gleichen Einstellungen erfolgen. Auch die
Funktionen müssen gleich sein (fig. 1);
-Führen Sie die elektrischen Anschlüsse
zwischen den Klemmbretter von Schalttafel
"A" und "B" so durch, wie auf (fig. 2)
Hinweis. Bei kombiniertem Anschluß IST
KEIN EINSTECKEN DER RADIO-
FREQUENZKARTE VORGESEHEN, d.h.
daß die Verwendung von Fernbedienungen
ausgeschlossen ist.
DEUTSCH
Nel caso d'installazione di due motori
abbinati, procedere nel seguente modo:
- Coordinare il senso di marcia dei
motoriduttori "A" e "B", modificando la
rotazione del motore "B";
- Su entrambi i quadri devono essere
fatte le stesse regolazioni e funzioni (fig.
1);
- Eseguire i collegamenti elettrici tra le
morsettiere del quadro "A" e "B" (fig. 2);
N.B. Nel caso di collegamento abbinato,
NON È PREVISTO L'INNESTO DELLA
SCHEDA RADIOFREQUENZA, di conse-
guenza viene escluso l'utilizzo del
radiocomando.
ITALIANO
B
max
300W
