CAME ZM2 User Manual

-14-
E
E3

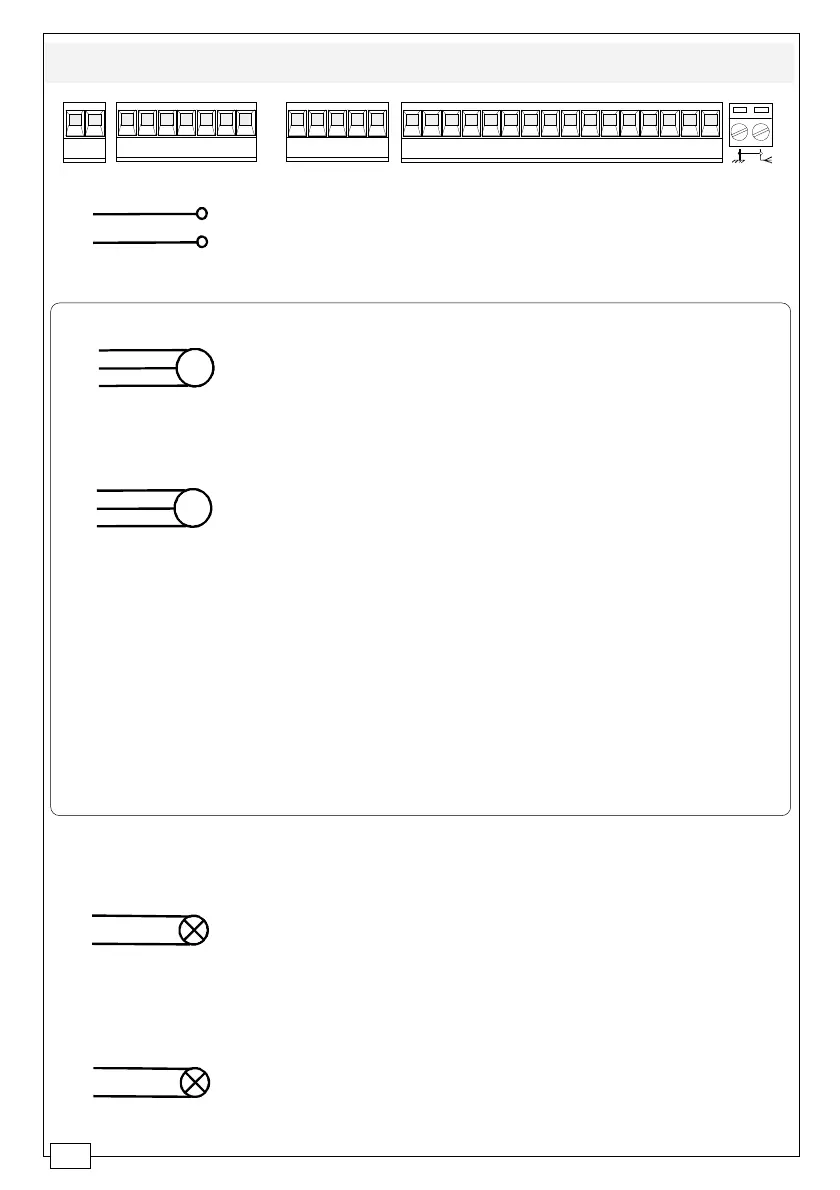

COLLEGAMENTI ELETTRICI - ELECTRICAL CONNECTIONS - BRANCHEMENTS ÉLECTRIQUES
ELEKRISCHE ANSCHLÜSSE - CONEXIONES ELÉCTRICAS
W
E
U
W
V
L1
L2
Alimentazione quadro comando - 230V (a.c.)
Power supply for control unit - 230V (a.c.)
Alimentation armoire de commande - 230V (c.a.)
Stromversorgung Steuergerät - 230V (Wechselstrom)
Alimentación cuadro de mando - 230V (a.c.)
Collegamento 1 Motore (ritardato in apertura)
Connection for 1 motor (delayed in opening)
Connection du moteur 1 (retardé en ouverture)
Auschluß Motor 1 (verzögertes Ansteuern beim Öffnen)
Conexionado 1 motor (redardo en apertura)
Collegamento 2 Motore (ritardato in chiusura)
Connection for 2 motor (delayed in closing)
Connection du moteur 2 (retardé en fermeture)
Auschluß Motor 2 (verzögertes Ansteuern beim Schließen)
Conexionado 2 motor (redardo en cierre)
Uscita 230V (a.c.)-25W max. in movimento (es. lampeg-
giatore)
230V (a.c.)-25W max. output in motion (e.g. flashing light)
Sortie 230V(c.a.)-25W max. en mouvement (ex.
branchement clignotant)
Ausgang 230V (Wechselstrom) in Bewegung (z.B. Blinker-
Anschluß)
Salida de 230V (a.c.) en movimiento (p.ej. conexión
lámpara intermitente)
Collegamento lampada ciclo (230V-25W)
Connection (230V-25W) cycle lamp
Connection lampe cycle (230V-25W)
Anschluß Betriebszyklus-Anzeigeleuchte (230V-25W)
Conexionado lámpara ciclo (230V-25W)
L1 L2 U V W X Y E E3
2
10 11 TS S 1 2 3 3P 4 5 7 2 C1CX
B1B2
FA1
FC1
FA2
FC2
X
W
Y
Nel caso si
utilizzi un solo
motore:
- collegare il
motore in
uscita XWY;
- i contatti dei
finecorsa (2-
FA1, 2-FC1)
devono essere
aperti.
Si no n’utilise
qu’un seul
moteur:
- brancher le
moteur à la
sortie XWY;
- les contacts
des
interrupteurs
de fin de
course (2-FA1,
2-FC1) doivent
être ouverts.
Si se usa un
solo motor:
- conecte el
motor a la
salida XWY;
- los contactos
de final de
carrera (2-FA1,
2-FC1) deben
estar abiertos.
If only one
motor is used:
- connect the
motor to output
XWY;
- the contacts of
the limit
switches (2-
FA1, 2-FC1)
must be open.
Wenn nur ein
Motor
verwendet wird:
- Den Motor an
den Ausgang
XWY
anschließen;
- Die Kontakte
der
Endanschläge
(2-FA1, 2-FC1)
müssen offen
sein.
