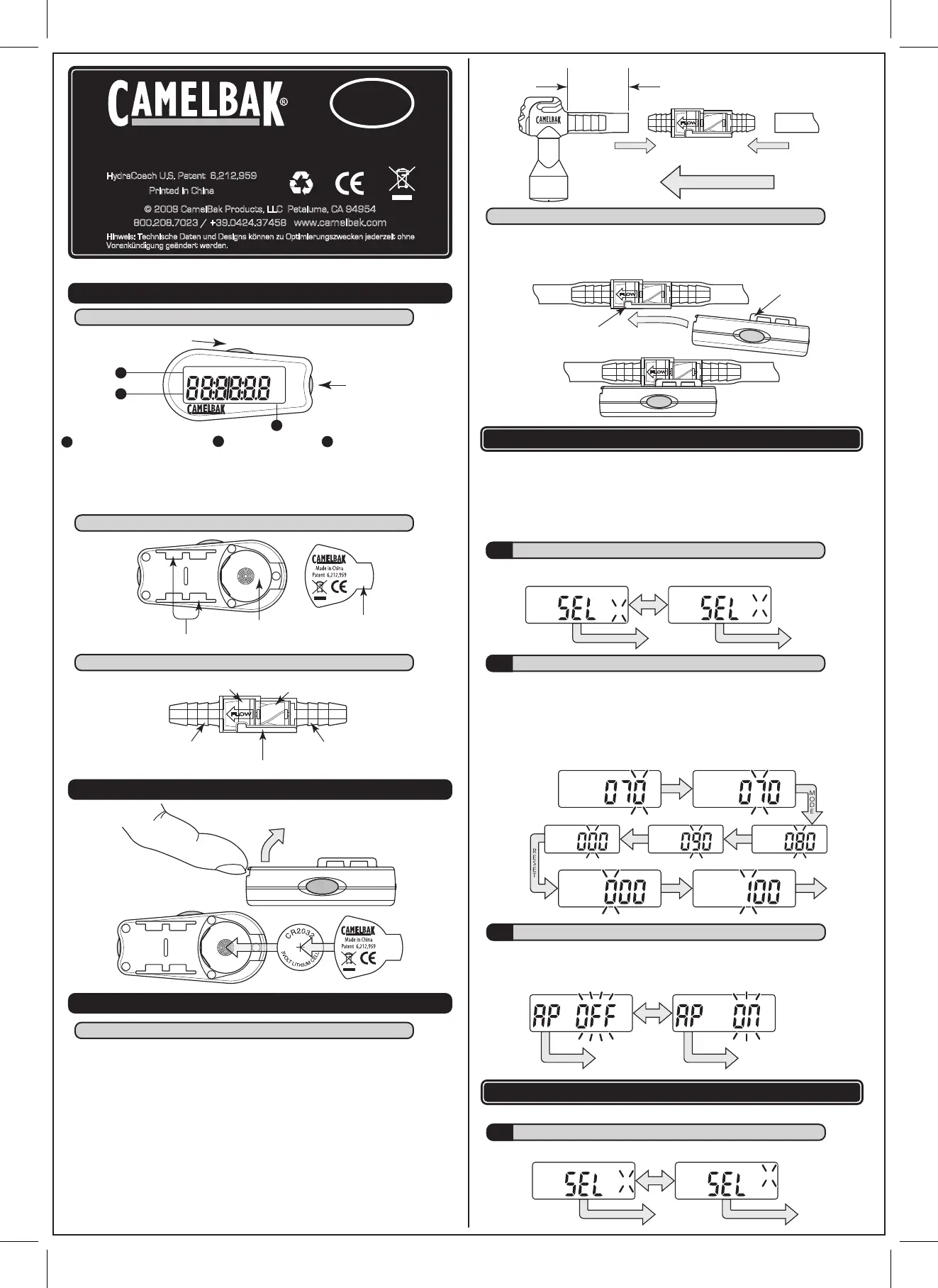

BESTANDTEILE DES FLOW METER
DISPLAY: VORDERSEITE
INSTALLATION DES FLOW METERS
FLÜSSIGKEITSSENSOR UND TRINKSCHLAUCH
DISPLAY: RÜCKSEITE
TVAR/
Verbleibende Menge / Gesamtvolumen
ETE
Geschätzte Zeit bis leer
PHG
Persönliches Hydrierungsziel
AC
Konsumierte Menge
ET
Verstrichene Zeit
AG
Menge bis Ziel
OZ/HR
Unze pro Stunde
L/HR
Liter pro Stunde
Kilogramm
KG
US-Pfund
LB
Liter
L
Unzen
OZ
Taste MODE
Taste
RESET
A
B
C
PHG AGET TVAR/ ETEAC
KG
BL
OZ
/Hr
A
Funktionsabkürzungen
B
Numerisches
Display
C
Einheitenabkürzungen
Batteriefach
Batterieabdeckung
Anbringungsschienen
Dieses Benutzerhandbuch steht unter www.camelbak.com/flowmeter in weiteren
Sprachen zur Verfügung.
Wenn der Flüssigkeitssensor nicht am Trinkschlauch vorinstalliert ist, müssen Sie den Schlauch
wie gewünscht zuschneiden und den Flüssigkeitssensor installieren. Es wird empfohlen, den
Trinkschlauch 5 – 20 cm von dem Ende des Schlauchs zuzuschneiden, das dem Mundstück am
nächsten liegt. Führen Sie den Schnitt nahe dem Mundstück aus (5 cm), damit Sie beim
Trinken das Display besser sehen können, oder weiter oben in Richtung Schulter (20 cm),
um zusätzliches Gewicht am Endes des Trinkschlauchs zu minimieren.
1) Schneiden Sie den Trinkschlauch dort durch, wo Sie das Display positionieren möchten.
Siehe Diagramm unten.
2) Befeuchten Sie die Schlauchenden mit Isopropyl-Alkohol oder Seifenwasser und führen Sie
die Verbindungsstücke nacheinander ein, indem Sie sie fest drücken und dabei leicht drehen.
Hinweis: Stellen Sie sicher, dass der Fließrichtungspfeil auf dem Flüssigkeitssensor in Richtung
Mundstück weist.
3) Während die Schlauchenden angefeuchtet sind, drehen Sie den Flüssigkeitssensor auf
dem Trinkschlauch so, dass das Display zu Ihnen weist und Sie es leicht ablesen können.
Wir empfehlen, den Pack zu schultern, während Sie die letzten Anpassungen vornehmen.
FLOW METER
™
© 2009 CamelBak Products, LLC Petaluma, CA 94954
800.208.7023 / +39.0424.37458 www.camelbak.com
HydraCoach U.S. Patent 6,212,959
Printed in China
Hinweis: Technische Daten und Designs können zu Optimierungszwecken jederzeit ohne
Vorankündigung geändert werden.
Hinweis: Ziehen Sie das
Schutzpapier unter
der Batterie vor der ersten
Verwendung heraus.
MODE
EINLEGEN DER BATTERIE
FLÜSSIGKEITSSENSOR
Verbindungsstück
Verbindungsstück
Antriebsrad
Einwegventil
Display-Anbringungsschieber
DEUTSCH
DISPLAY UND FLÜSSIGKEITSSENSOR
Das Display kann in beliebiger Richtung mit dem Flüssigkeitssensor verbunden werden, d. h. es
kann sowohl an der linken als auch an der rechten Schulter angebracht werden. Schieben Sie
das Display auf den Flüssigkeitssensor, bis es hörbar einklickt. Um es zu entfernen, schieben Sie
es in die entgegengesetzte Richtung.
Wählen Sie als Maßeinheit für Flüssigkeiten „OZ“ (Unzen) oder „L“ (Liter).
MODE
RESET RESET
L
OZ
L
OZ
Befolgen Sie Schritt 1 bis 3, um das Flow Meter einzurichten.
Beim anfänglichen Setup können Sie mit der Taste MODE zwischen metrischen und US-Einheiten
umschalten und die jeweils angezeigte Ziffer erhöhen. Um den Vorgang zu beschleunigen, halten
Sie die Taste gedrückt. Mit der Taste RESET können Sie den Wert speichern und zum nächsten
Eintrag bzw. Bildschirm gelangen.
Hinweis: Es gibt zwei Methoden, um auf das anfängliche Setup zuzugreifen:
1) Nach Installation einer Batterie oder 2) wenn die Tasten MODE und RESET drei Sekunden lang
gedrückt werden.
FLÜSSIGKEITSEINHEIT
1
Geben Sie das Gesamtvolumen ein, das Sie in Ihr CamelBak-Reservoir füllen werden.
Hinweis: Das Flow Meter kann für jedes beliebige Volumen programmiert werden.
Das Flow Meter misst, wieviel Flüssigkeit Sie zu sich nehmen. Um die verbleibende Menge genau
berechnen zu können, müssen das programmierte Gesamtvolumen und die Wassermenge, die in
das Reservoir gefüllt wird, identisch sein. Um genaue Messwerte zu gewährleisten, beachten Sie
beim Befüllen die Markierungen am Reservoir oder verwenden Sie zur Messung des
Gesamtvolumens eine Flasche mit einem bekannten Volumen.
Hinweis: Füllen Sie das Reservoir immer mit der Menge des programmierten Gesamtvolumens
auf, bevor Sie einen Gesamt-Reset durchführen.
GESAMTVOLUMEN
2
MODE
„KLICK“
Anbringungsschieber
Anbringungsschiene
MODE
Fließrichtung
Vom BehälterZum Mundstück
Schlauch
5 – 20 cm
zuschneiden
SCHNELLSTART – STANDARDPROGRAMM
Wählen Sie als Gewichtseinheit „LB“ (US-Pfund) oder „KG“ (Kilogramm).
Das anfängliche Setup des erweiterten Programms wird ab Schritt 1-3 fortgesetzt.
RESET
MODE
RESET
Das anfängliche Setup des
Standardprogramms ist
abgeschlossen. Das Flow
Meter ist jetzt eingeschaltet.
Fahren Sie mit dem
anfänglichen Setup
des erweiterten
Programms unten fort.
PHG AGET TVAR/ ETEACTVAR/AC
MODE
RESET RESET
KG
BL
KG
BL
Wählen Sie „Erweitertes Programm AUS“, um das anfängliche Setup des Standardprogramms
abzuschließen, und starten Sie das Flow Meter. Oder wählen Sie „Erweitertes Programm EIN“, um
die erweiterten Programmfunktionen zu aktivieren. Weitere Informationen zu den erweiterten
Programmfunktionen finden Sie im Abschnitt „Programmfunktionen“.
ERWEITERTES PROGRAMM AUS / EIN
3
GEWICHTSEINHEITEN (nur erweiterter Modus)
4
RESET
RESET
MODE RESET
MODE
TV
OZ
TV
OZ
TV
OZ
TV
OZ
MODE MODE
TV
OZ
TV
OZ
TV
OZ
ERWEITERTES PROGRAMM (OPTIONAL)
