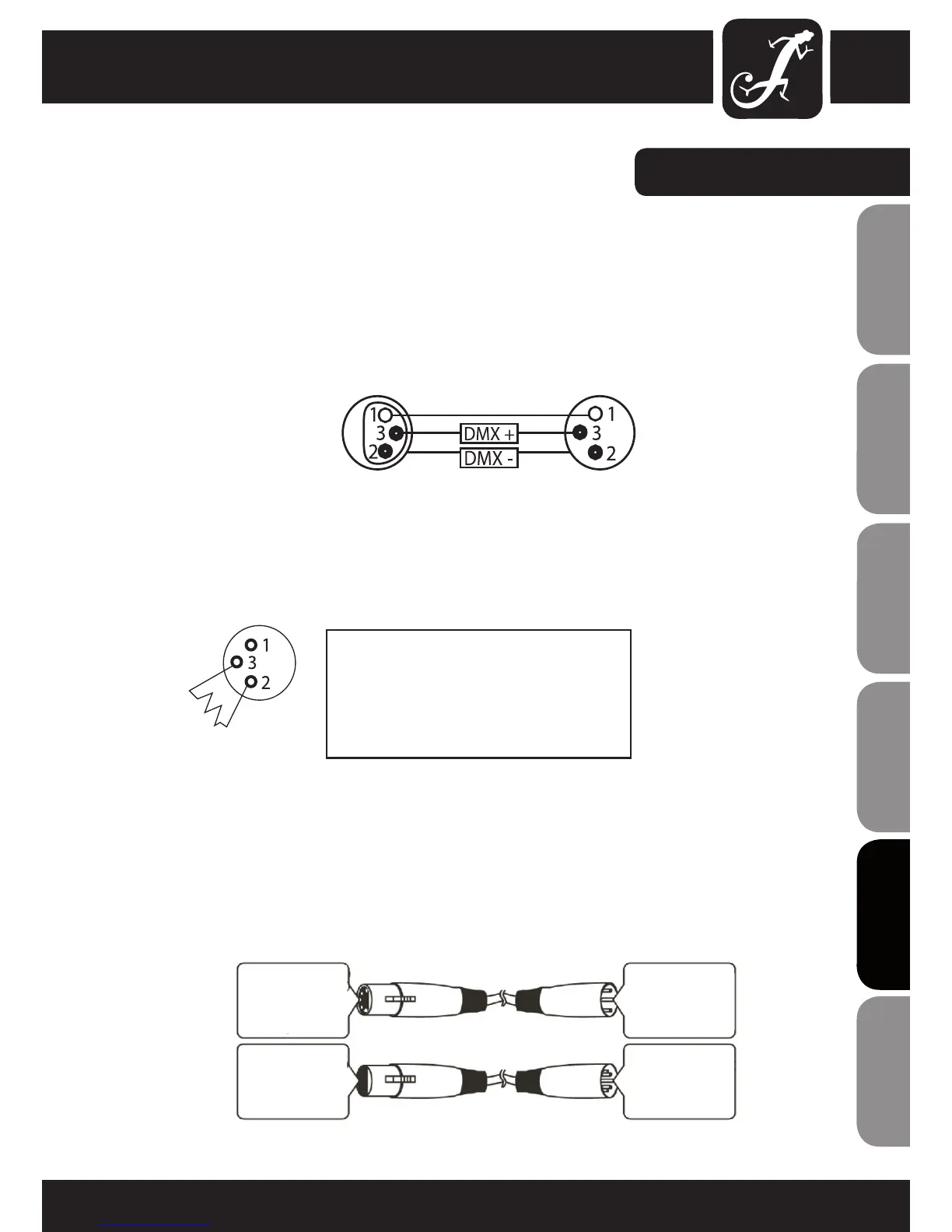

KABEL DMX:
WSKAZÓWKA:
• W przypadku stosowania własnych kabli należy bezwzględnie przestrzegać informacji podanych na ilustracjach
na tej stronie. W żadnym wypadku nie wolno łączyć osłony kabla z końcówką uziemiającą wtyczki. Należy także
pamiętać, aby osłona nie miała kontaktu z obudową wtyczki XLR. Jeśli osłona ma kontakt z uziemieniem, może
dojść do zwarcia i awarii systemu.
WAŻNE: ZAKOŃCZENIE PRZEWODU (TERMINACJA):
• W przypadku długich odcinków kabli może się okazać, że ostatnie urządzenie w szeregu wymaga terminatora,
aby zapobiec awariom systemu.
Do tego celu stosuje się moduł zakończeniowy do kabla ( nr art. K3DMXT3).
• Niektórzy producenci nie stosują do transmisji danych złączy wtykowych 3-stykowych XLR, lecz wersje
5-stykowe. Urządzenia ze złączami 5-stykowymi także można zintegrować z siecią DMX ze złączami
3-stykowymi XLR. W takim przypadku niezbędny jest odpowiedni adapter kablowy. Poniższa ilustracja
przedstawia prawidłowe podłączenie odpowiednich wtyczek.
Zastosowanie terminatora zmniejsza zakłócenia
i inne problemy przy transmisji sygnału.
Zawsze wskazane jest wstawienie modułu
zakończeniowego DMX (opór 120 omów, 1/4 W)
między stykiem 2 (DMX-) a stykiem 3 (DMX+)
ostatniego urządzenia w szeregu.
Połączenie standardowe
Wyjście DMX 512
3-stykowe XLR
Wejście DMX 512
3-stykowe XLR
5-stykowe gniazdo XLR
Styk 1: uziemienie
(osłona)
Styk 2: sygnał -
Styk 3: sygnał +
Styk 4: wolny
Styk 5: wolny
5-stykowe gniazdo XLR
Styk 1: uziemienie
(osłona)
Styk 2: sygnał -
Styk 3: sygnał +
Styk 4: wolny
Styk 5: wolny
3-stykowe gniazdo XLR
Styk 1: uziemienie
(osłona)
Styk 2: sygnał -
Styk 3: sygnał +
3-stykowe gniazdo XLR
Styk 1: uziemienie
(osłona)
Styk 2: sygnał -
Styk 3: sygnał +
