22
DMX
ITALIANO
POLSKI
ESPAÑOL
FRANCAIS
DEUTSCHENGLISH
BLACK
PANTONE 429 C
SERIAL NR.
Cameo® is a registered brand of the Adam Hall Group
Adam-Hall-Str. 1 · 61267 Neu-Anspach · Germany
DESIGNED AND ENGINEERED IN GERMANY. Assembled in PRC
POWER IN : AC 230 V 50 Hz
POWER CONSUMPTION: 1450 W
WEIGHT: 7.9 Kg
POWER
REMOTE DMX OUT DMX IN
FUSE F8A / 250 V
MODE ENTER UP DOWN
PHANTOM F5 PHANTOM F5
PHANTOM F3 PHANTOM F5 PHANTOM H2
BLACK
PANTONE 429 C
11
12
10
12
6

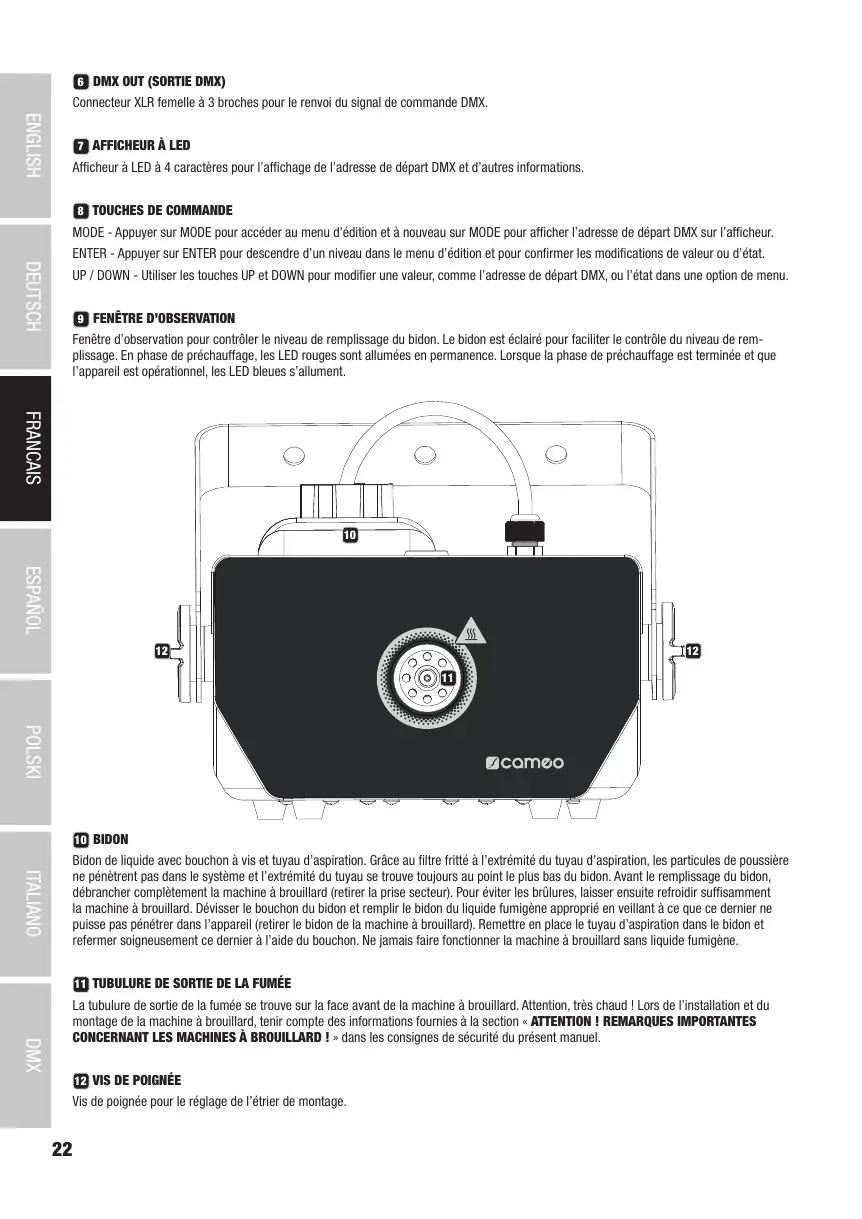

DMX OUT (SORTIE DMX)
Connecteur XLR femelle à 3broches pour le renvoi du signal de commande DMX.
7
AFFICHEUR À LED
Afficheur à LED à 4caractères pour l’affichage de l’adresse de départ DMX et d’autres informations.
8
TOUCHES DE COMMANDE
MODE - Appuyer sur MODE pour accéder au menu d’édition et à nouveau sur MODE pour afficher l’adresse de départ DMX sur l’afficheur.
ENTER - Appuyer sur ENTER pour descendre d’un niveau dans le menu d’édition et pour confirmer les modifications de valeur ou d’état.
UP / DOWN - Utiliser les touches UP et DOWN pour modifier une valeur, comme l’adresse de départ DMX, ou l’état dans une option de menu.
9
FENÊTRE D’OBSERVATION
Fenêtre d’observation pour contrôler le niveau de remplissage du bidon. Le bidon est éclairé pour faciliter le contrôle du niveau de rem-
plissage. En phase de préchauffage, les LED rouges sont allumées en permanence. Lorsque la phase de préchauffage est terminée et que
l’appareil est opérationnel, les LED bleues s’allument.
10
BIDON
Bidon de liquide avec bouchon à vis et tuyau d’aspiration. Grâce au filtre fritté à l’extrémité du tuyau d’aspiration, les particules de poussière
ne pénètrent pas dans le système et l’extrémité du tuyau se trouve toujours au point le plus bas du bidon. Avant le remplissage du bidon,
débrancher complètement la machine à brouillard (retirer la prise secteur). Pour éviter les brûlures, laisser ensuite refroidir suffisamment
la machine à brouillard. Dévisser le bouchon du bidon et remplir le bidon du liquide fumigène approprié en veillant à ce que ce dernier ne
puisse pas pénétrer dans l’appareil (retirer le bidon de la machine à brouillard). Remettre en place le tuyau d’aspiration dans le bidon et
refermer soigneusement ce dernier à l’aide du bouchon. Ne jamais faire fonctionner la machine à brouillard sans liquide fumigène.
11
TUBULURE DE SORTIE DE LA FUMÉE
La tubulure de sortie de la fumée se trouve sur la face avant de la machine à brouillard. Attention, très chaud! Lors de l’installation et du
montage de la machine à brouillard, tenir compte des informations fournies à la section «ATTENTION! REMARQUES IMPORTANTES
CONCERNANT LES MACHINES À BROUILLARD!» dans les consignes de sécurité du présent manuel.
12
VIS DE POIGNÉE
Vis de poignée pour le réglage de l’étrier de montage.
