Sp10
Manual de Instrucciones y Lista de Piezas
Ensamblaje y Antes del
Funcionamiento
ENSAMBLAJE Y ANTES DEL
FUNCIONAMIENTO
Asegúrese siempre que
la manguera de jardín
esté abierta antes de encender la lavadora
a presión. Poner en marcha la lavadora
a presión sin el agua daña los sellos de la
bomba.
No desarme la lanza o
la pistola de esta
lavadora a presión. No hay piezas de repuesto
disponibles para la pistola o lanza.
PW1625:
1. Coloque el soporte del cordón (ver la
figura 7).
2. Conecte la manguera de alta presión a
la pistola (ver la figura 11).
3. Conecte la lanza a la pistola (ver la
figura 12).
4. Conecte la manguera de jardín a la
unidad (ver la figura 13 y 15).
5. Conecte la manguera de alta presión
a la salida de alta presión (ver la figura
16).
PW1825:
1. Deslice el mango (1) en la unidad (ver
la figura 8).
2. Sujete con 2 tornillos Phillips.
3. Deslice el gancho de la manguera (6)
en el frente de lavadora a presión.
4. Sujete con 2 tornillos Phillips.
5. Deslice el tanque de jabón (5) en el
mango.
6. Sujete el tubo de jabón a la unidad
(ver la figura 10).
7. Conecte la manguera de alta presión a
la pistola (ver la figura 11).
8. Conecte la lanza a la pistola (ver la
figura 12).
9. Conecte la manguera de jardín a la
unidad (ver la figura 13 y 15).
10. Conecte la manguera de alta presión
a la salida de alta presión (ver la figura
16).
PW1835:
1. Deslice el gancho superior de la
pistola (9) en la unidad (ver la figura
9).

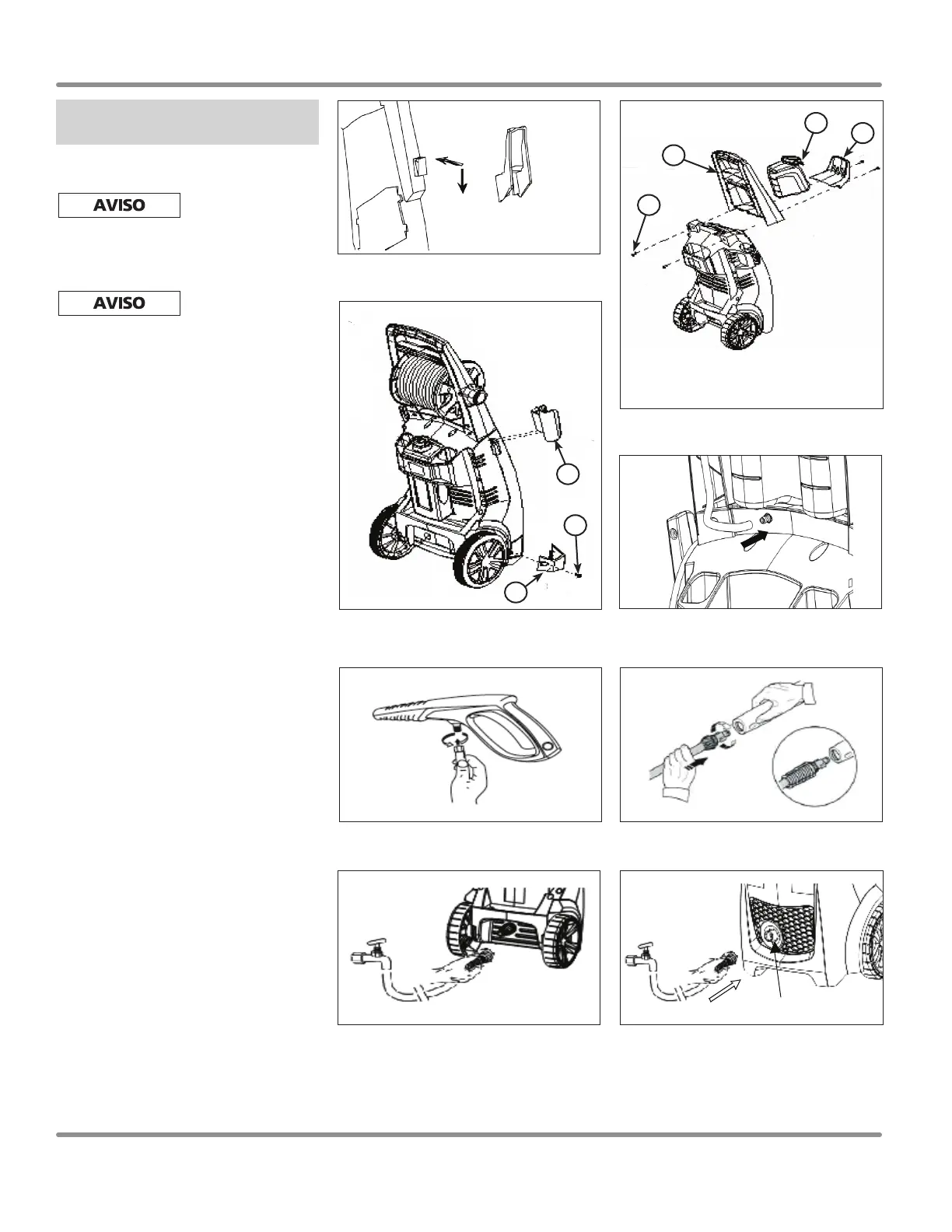

Figura 10 - Sujete el tubo del jabón a
la unidad (modelos PW1825 y PW1835
solamente)
Figura 11 - Conecte la manguera de alta
presión a la pistola (todos los modelos)
Figura 12 – Conecte la lanza a la pistola.
Figura 13 - Conecte la manguera de jardín a
la unidad (modelos PW1625 y PW1825)
Figura 14 - Conecte la manguera de jardín a
la unidad (sólo modelo PW1835)
Entrada de agua
Figura 8 - Sólo PW1825
1
2
6
5
Figure 7 - Sujete el soporte del cordón (sólo
PW1625)
Figura 9 - Sólo PW1835
7
8
9
