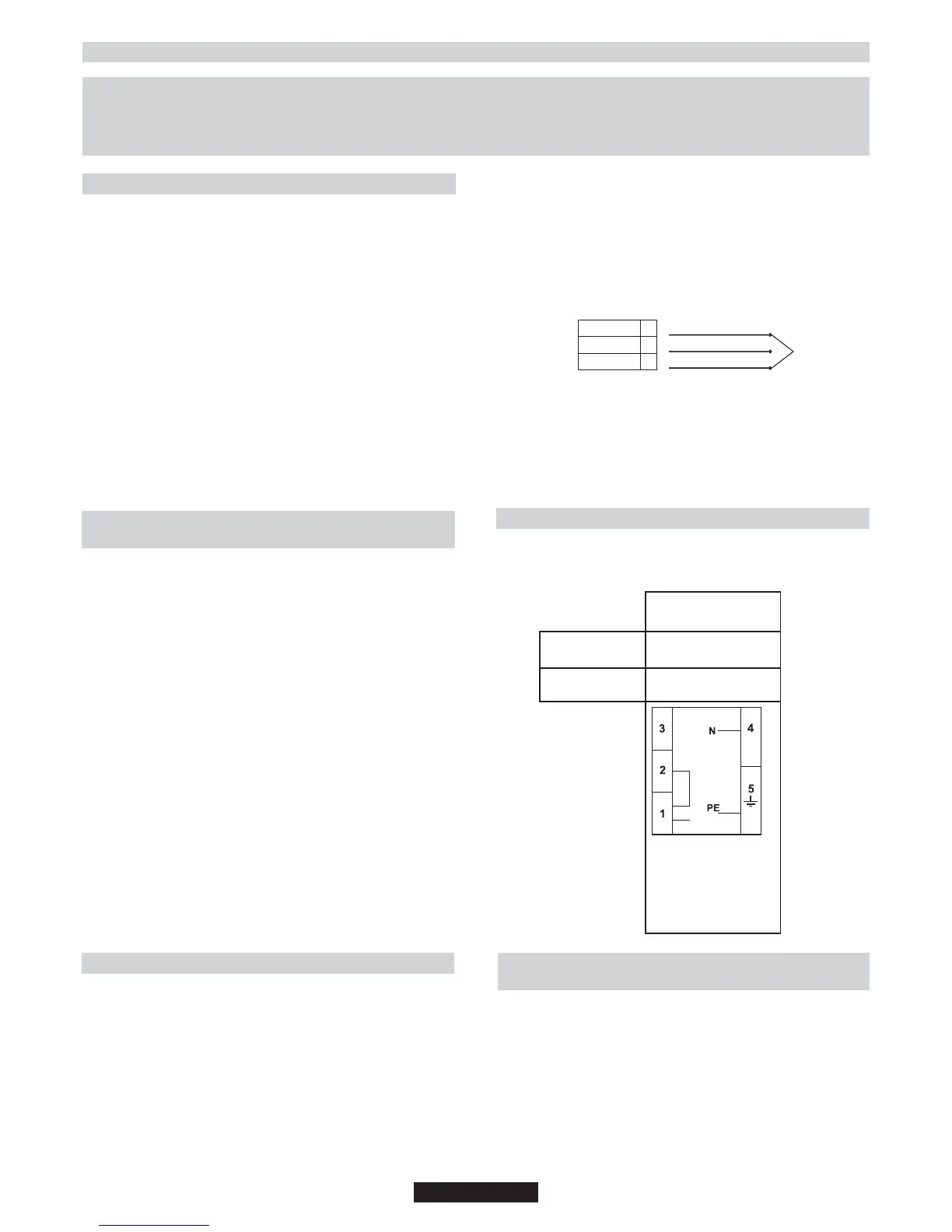

41 HU
1. UTASÍTÁSOK A TELEPÍTŐ SZÁMÁRA
A tűzhelylap olyan munkalapra helyezhető, amelynek hőálló képessége
100°C, vastagsága pedig 25-45 mm. A munkalapból kivágandó betét
méretei a 2. ábrán láthatók.
Ha a tűzhelylapot mindkét oldalon szekrény mellé helyezzük, akkor a
tűzhelylap és a szekrény közötti távolságnak legalább 15 cm-nek (lásd a
4. ábrát), míg a tűzhelylap és a hátsó fal közötti távolságnak legalább 5,5
cm-nek kell lennie.
A tűzhelylap és más, fölötte lévő egységek vagy készülékek (például
szagelszívó) közötti távolságnak legalább 70 cm-nek kell lennie (4. ábra).
Ha szabad tér van a beépített tűzhelylap és az alatta lévő üreg között,
akkor szigetelőanyagból (fából vagy hasonló anyagból) készült
válaszfalat kell beilleszteni (3. ábra).
Fontos! Az 1. ábra a tömítőanyag elhelyezésének módját mutatja
be.
A tűzhelylapot a mellékelt rögzítőkapcsokkal kell rögzíteni az egység
aljában lévő furatok felhasználásával.
Ha a 60 cm-es tűzhelylapot olyan sütő fölé helyezi, amely nem
rendelkezik ventilátoros hűtőrendszerrel, javasoljuk, hogy a megfelelő
levegőáramlás biztosítása érdekében alakítson ki nyílásokat a bútorban.
A nyílások mérete legalább 300 cm² legyen, elhelyezésüket az 5. ábra
mutatja be.
2. ELEKTROMOS BEKÖTÉS
(CSAK AZ EGYESÜLT KIRÁLYSÁGBAN)
Figyelmeztetés: A készüléket földelni kell.
A készüléket kizárólag háztartási célra tervezték. A hálózatra történő
csatlakoztatást szakképzett villanyszerelőnek kell elvégeznie a
telepítéssel kapcsolatos szabályok szigorú betartása mellett. A
készüléket csak megfelelő, előírt csatlakozási pontra szabad
csatlakoztatni, a 3-csapos 13 A-es dugó/aljzat nem felel meg.
Kétsarkú kapcsolót kell biztosítani, és az áramkört megfelelő
biztosító-védelemmel kell ellátni. Az egyes termékek
teljesítményigényével kapcsolatos további részletek a felhasználói
utasításban és a készülék géptörzslapján találhatók. Beépített
készülék esetén javasoljuk, hogy ha a meglévőnél hosszabb kábelt
szeretne, akkor megfelelő, hőálló típust használjon.
A vezetékeket az alábbiak szerint kell a hálózatra csatlakoztatni:
CSATLAKOZTATÁS A CSOMÓPONTRA
Zöld-sárga vezeték Földvezeték
Kék vezeték Nullavezeték
Barna vezeték Feszültség alatti vezeték
Megjegyzés: Nem javasoljuk földzárlati készülékek használatát a
csomópontokra telepített elektromos tűzhelyekkel, mert ún.
„terheléskioldás” következhet be. Ismételten emlékeztetjük, hogy a
készüléket megfelelően földelni kell; a gyártó elhárít minden
felelősséget a hibás elektromos telepítésből származó
eseményekkel kapcsolatban.
A HÁZTARTÁSI KÉSZÜLÉKEK TELEPÍTÉSE BONYOLULT MŰVELET LEHET, AMELYNEK HELYTELEN ELVÉGZÉSE KOMOLYAN
VESZÉLYEZTETHETI A FOGYASZTÓK BIZTONSÁGÁT. EZÉRT FONTOS AZ, HOGY EZT A FELADATOT SZAKKÉPZETT SZEMÉLY VÁLLALJA,
AKI A MUNKÁT A HATÁLYOS MŰSZAKI ELŐÍRÁSOKNAK MEGFELELŐEN VÉGZI EL. HA EZT A TANÁCSOT FIGYELMEN KÍVÜL HAGYJÁK ÉS A
TELEPÍTÉST SZAKKÉPZETLEN SZEMÉLY VÉGZI EL, A GYÁRTÓ SEMMILYEN FELELŐSSÉGET SEM VÁLLAL A TERMÉK MŰSZAKI
MEGHIBÁSODÁSÁÉRT, FÜGGETLENÜL ATTÓL, HOGY AZ OKOZ-E ANYAGI KÁROKAT VAGY SZEMÉLYI SÉRÜLÉSEKET.
1.1. BEÉPÍTÉS
2.1. ELEKTROMOS BEKÖTÉS
Ellenőrizze a készülék külső részén elhelyezett géptörzslapon lévő
adatokat, hogy a hálózati és bemeneti feszültség megfelelő-e. A
csatlakoztatás előtt ellenőrizze a földelő rendszert. Az előírásoknak
megfelelően a készüléket földelni kell. Ennek az előírásnak a be nem
tartása esetén a gyártó nem vállal felelősséget a személyi
sérülésekért és az anyagi károkért. Ha a csatlakozódugó még nincs
felszerelve, akkor a géptörzslapon jelzett terhelésnek megfelelő
dugót használjon. A földelőkábel színe sárga-zöld. A
csatlakozódugónak mindig hozzáférhetőnek kell lennie.
A tűzhelylap elektromos hálózatra történő közvetlen csatlakoztatása
esetén megszakítót
kell beépíteni.
FESZÜLTSÉG ALATTI
FÖLDELŐ
NULLA
L
N
Hálózati kábel
Barna vezeték
Zöld-sárga vezeték
Kék vezeték
HÁLÓZATI
CSATLAKOZÁS
A kikapcsolást szolgáló eszközt a huzalozási szabályoknak
megfelelően a fix vezetékbe kell beépíteni.
A készülék táphálózatra történõ közvetlen csatlakoztatásához a
rögzített huzalozásba beépített eszköz szükséges, amely az összes
pólusnál olyan érintkezõ-elkülönítéssel rendelkezik, amely a
huzalozási szabályoknak megfelelõen teljes megszakítást biztosít III.
kategóriájú túlfeszültség esetén.
2.2. 4 FÖZÖLAPOK
3. A TŰZHELYLAP HASZNÁLATA
FELHASZNÁLÓI UTASÍTÁSOK
A készüléket csak rendeltetésszerűen, háztartási célra szabad
használni, az ettől eltérő használat nem minősül megfelelőnek, és
ezért veszélyes lehet. A gyártó nem vállal felelősséget a helytelen
használatból eredő károkért és veszteségekért.
Ezek a fözölapok a kabelek nelkül hozhatoak. A csatlakozasert a
kabel es a metszet, ami azonositott a tablaval.
Ha a hálózati kábel sérült, az esetleges veszélyek elkerülése
érdekében cseréjét szakképzett szerelőnek kell elvégeznie. A
(zöld/sárga színű) földvezetéknek legalább 10 mm-rel hosszabbnak
kell lennie a feszültség alatti vezetéknél és a nullavezetéknél.
FIGYELMEZTETÉS: Ha a felület megrepedt, kapcsolja ki a
készüléket az esetleges áramütés elkerülése érdekében.
Kábel
keresztmetszet
Kábel típus
Egy fázis
220-240 V~
2
3 G 2.5 mm
H05VV-F
L1 : fázis
sönt 1-2
4 - nulla
PE - föld
L1
