ÎNLOCUIREA CABLULUI DE ALIMENTARE
Important! Acest aparat trebuie conectat la sursa de alimentare electrică numai de
către o persoană autorizată.
AVERTISMENT: În cazul în care cablul de alimentare este deteriorat, acesta trebuie
înlocuit numai de un agent de service autorizat, pentru a evita un pericol.
• Cablul de alimentare trebuie înlocuit cu un cablu de același tip.

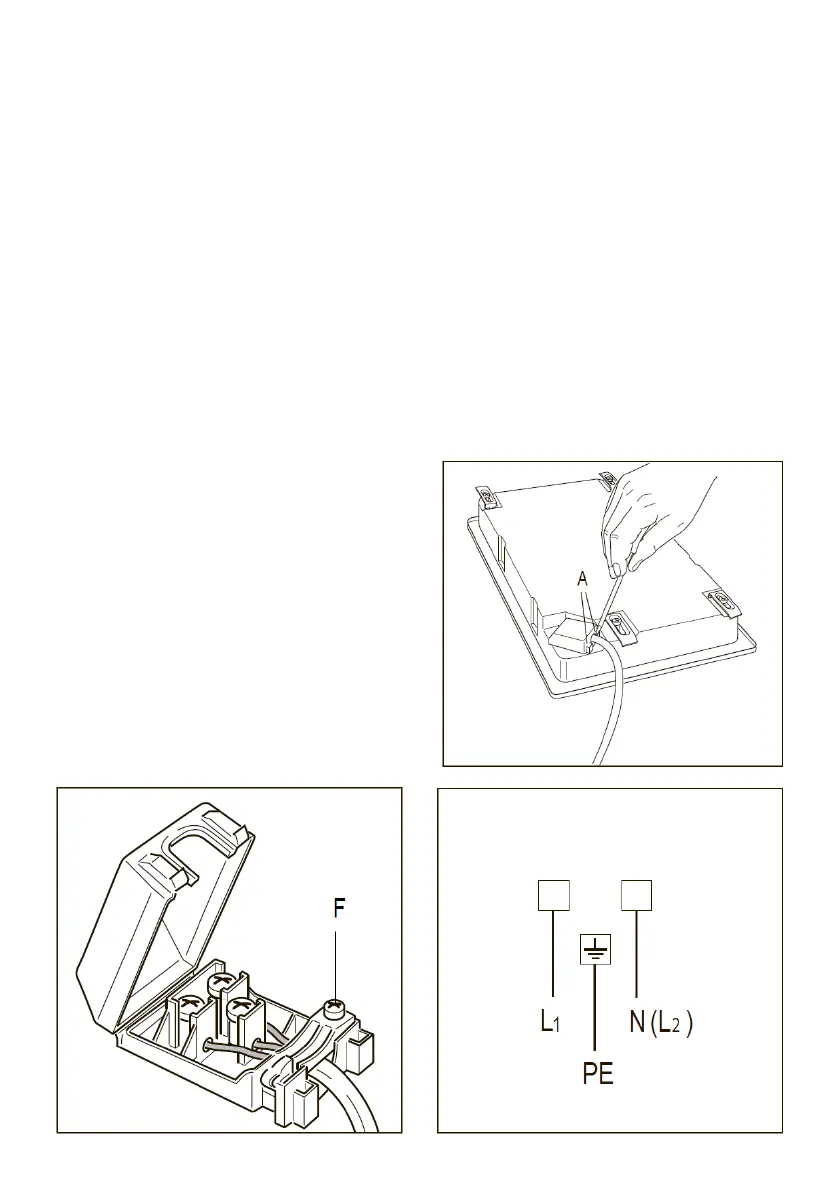

• Întoarceți plita și desprindeți capacul plăcii cu borne, introducând o șurubelniță în cele
două cârlige „A” (fig. 2.1).
• Deschideți garnitură de etanșare a cablului
prin deșurubarea șurubului „F” (fig. 2.2). Deșurubați șuruburile bornelor și scoateți cablul.
• Noul cablu de alimentare, de tipul și secțiunea adecvate, se conectează la borna
corespunzătoare, urmând schema din fig. 2.3.
• Trageți cablul de alimentare și blocați-l cu garnitura de etanșare.
• Închideți capacul blocului cu borne (verificați că cele două cârlige „A” sunt agățate corect).
Notă: Conductorul de împământare trebuie să fie cu aproximativ 3 cm mai lung decât
celelalte.
SECȚIUNEA CABLULUI DE
ALIMENTARE DE TIP „H05RR-F”
sau „H05V2V2-F” (rezistență la
temperaturi de 90 °C)”
220 - 240 V 50-60 Hz 3 x 1,5 mm
2
(*) (**)
(*) Conexiune posibilă cu ștecher și priză
(**) Conexiune cu cutie de conexiune de perete.
