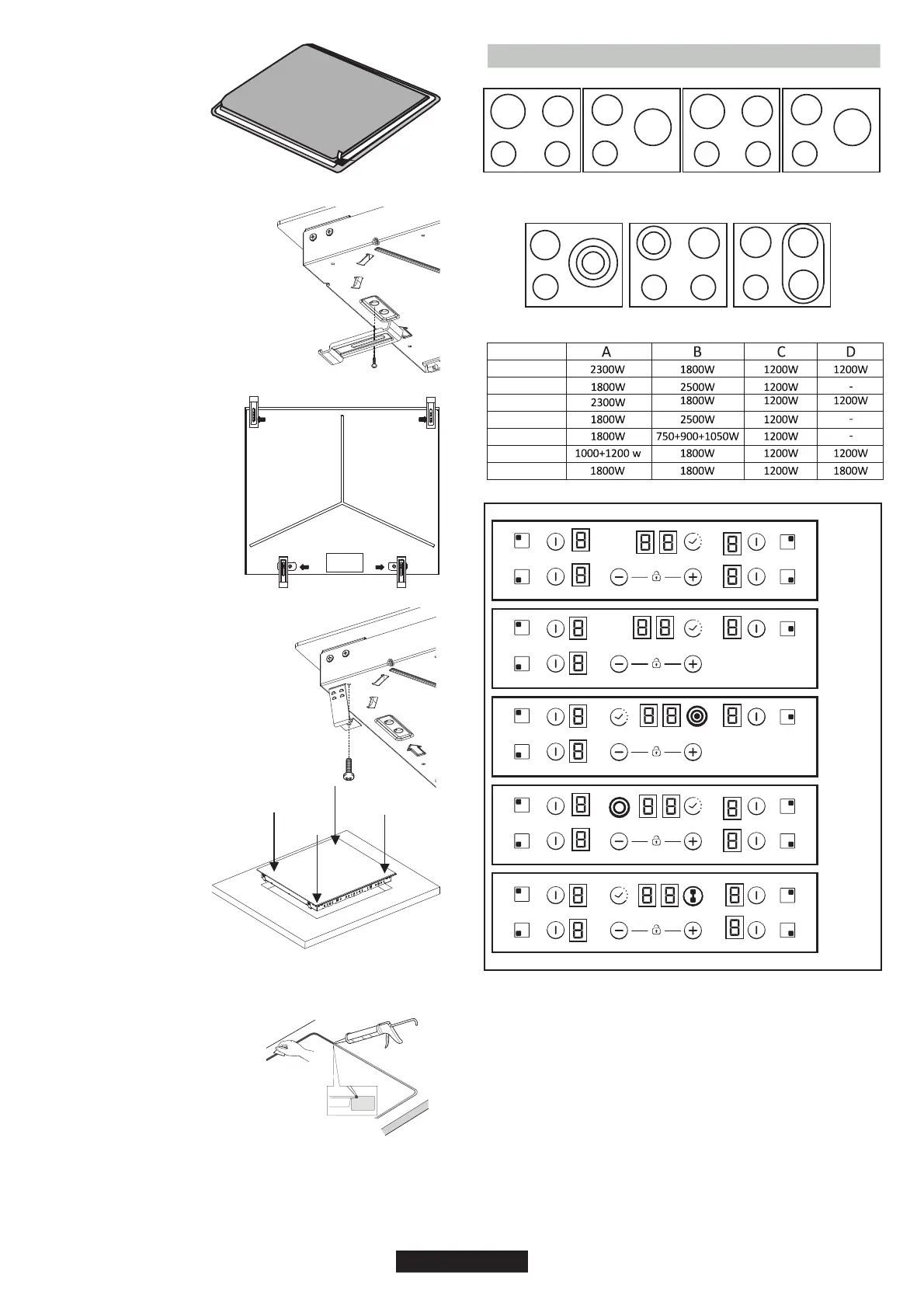

INSTALACIÓN A RASUna vez que haya comprobado que la placa
de cocción está en la posición
correcta, utilice silicona para
rellenar el espacio situado entre
la encimera y la placa de cocción.
Aplaste la capa de silicona con
una espátula o con un dedo
humedecido con agua y jabón
a n t e s d e q u e s e s e q u e .
No utilice la placa de cocción
hasta que la capa de silicona se
haya secado por completo.
Fijación normal:
- Saque las abrazaderas de
f i j a c i ó n d e l a b o l s a d e
accesorios y acóplelas en la
posición mostrada en el cuadro
inferior. (No apriete los tornillos
para bloquear las abrazaderas,
ya que deberían moverse con
libertad).
- Gire las abrazaderas y
apriételas por completo.
- Introduzca la placa de
cocción en el centro del hueco.
Saque cuatro resortes de la bolsa de
accesorios y acóplelos en el cuadro
inferior, como se muestra en la figura.
Fijación rápida: (Dependiendo del
modelo)
Centre la placa de cocción e
introdúzcala en el hueco.
Presione los lados de la
placa de cocción hasta que
queda sujeta en todo el
perímetro.
4. CONEXIÓN ELÉCTRICA
ESQUEMA 1 ESQUEMA 2 ESQUEMA 3 ESQUEMA 4
ESQUEMA 5 ESQUEMA 6 ESQUEMA 7
ESQUEMA
ESQUEMA
ESQUEMA
ESQUEMA
ESQUEMA
ESQUEMA
ESQUEMA
Con la placa de cocción se
s u m i n i s t r a u n a j u n t a
estanca al agua. Instale la
junta alrededor de la parte
inferior de la placa de
cocción como se describe y
asegúrese de que esté
correctamente instalada
para evitar filtraciones en
los muebles sobre los que
se apoya.
Parte inferior
1-3
2-4
5
6
7
ESQUEMA
2. "-"
5. Indicador de programación de zona de cocción
1. "+"
7. Puente
3. TEMPORIZADOR
6. Selección de la zona
4. LED de zona de cocción adicional
Según el modelo
102 ES
A
B
C D
A
B
C
A
B
C D
A
B
C
A
C
B
C
A B
D
A
B
C
D
1
2
5
5
7
3
5
5
6
6
6
6
6
6
5
5
3
1
2
4
5
5
6
6
1
2
3
6
6
6
4
5
5
5
6
6
5
5
3
1
2
5
5
6
6
1
2
3
6
6
6
5
5
5
