INSTALACJAPRZEWIDUJĄCAWPUSZCZENIE W BLAT
Nie używać płyty kuchennej,
dopóki warstwa silikonu nie
będzie całkowicie sucha.
Po upewnieniu się, że pozycja
płyty kuchennej jest prawidłowa
wypełnić szczelinę pomiędzy
blatem kuchennym a płytą
silikonem. Wyrównać warstwę
silikonu specjalną szpachelką lub
palcem zwil żonym wod ą z
m y d ł e m , z a n i m s i l i k o n
stwardnieje.
54 PL

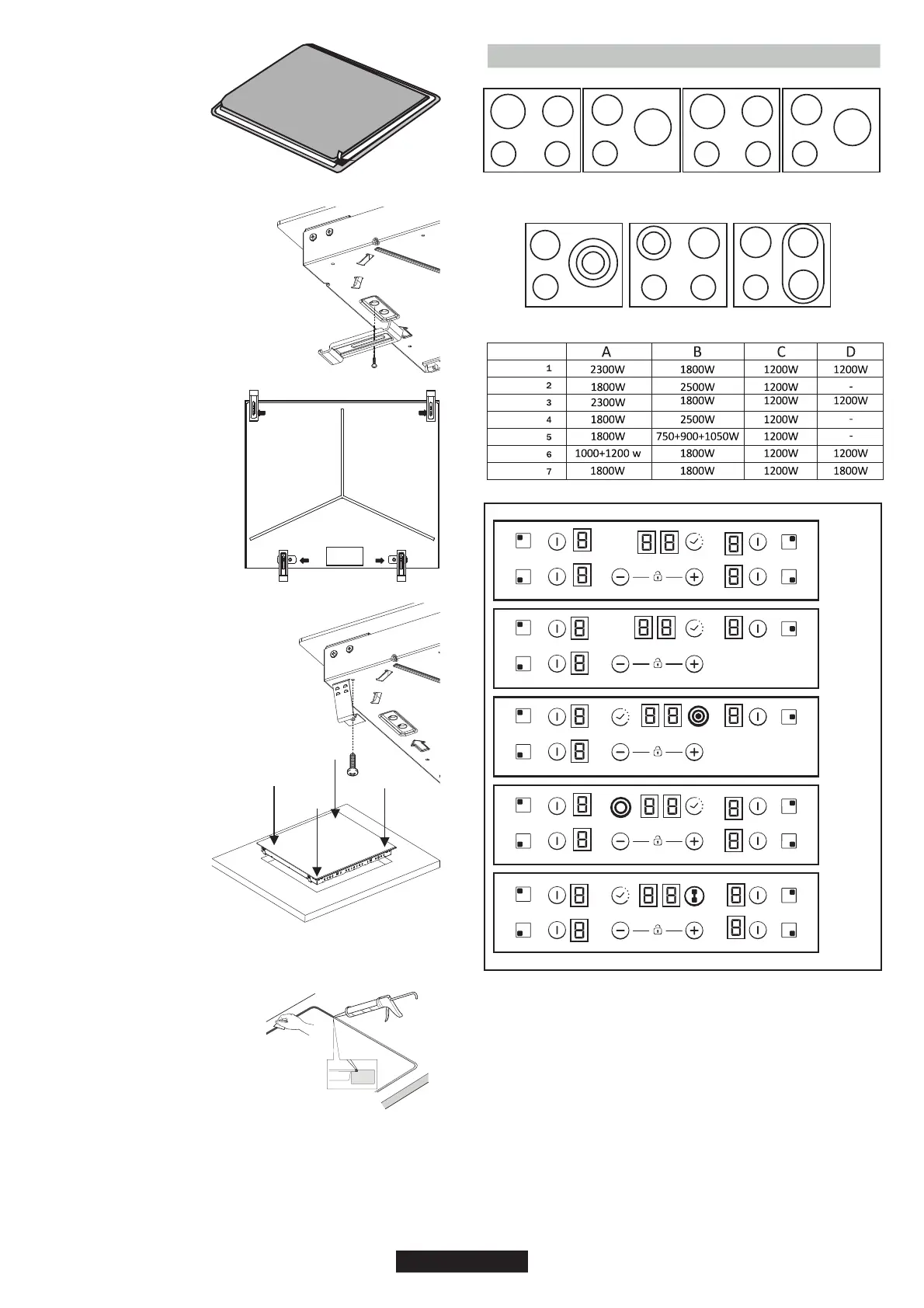

Normalny montaż:
- Wyjąć z worka z akcesoriami
zaczepy mocujące i przykręcić
je w miejscu wskazanym na
dolnej obudowie. (Nie dokręcać
śrub do zaczepów mocujących,
powinny się one swobodnie
poruszać).
- Umieścić płytę w środkowej
części wycięcia w blacie.
- Obrócić zaczepami i całkowicie
je dokręcić.
Wyjąć z worka z akcesoriami cztery
sprężyny i przykręcić je dolnej
obudowy, jak pokazano na rysunku.
Szybki montaż: (W zależności od
modelu)
Docisnąć boki płyty do
momentu, w którym będzie
ona całkowicie oparta o blat
na całym jej obwodzie.
Wyśrodkować i włożyć płytę
na miejsce.
4. PRZYŁĄCZE ELEKTRYCZNE
UKŁAD NR 1 UKŁAD NR 2 UKŁAD NR3
UKŁAD NR 4
UKŁAD NR 5 UKŁAD NR 6 UKŁAD NR 7
UKŁAD NR
UKŁAD NR
UKŁAD NR
UKŁAD NR
UKŁAD NR
UKŁAD NR
UKŁAD NR
D o p ł y t y k u c h e n n e j
dołączono wodoszczelną
u s z c z e l k ę . U ł o ż y ć
uszczelkę wokół dolnej
części płyty zgodnie z
opisem i upewnić się, że
j e s t o n a p r a w i d ł o w o
umocowana, aby uniknąć
wycieków do znajdującego
się pod nią mebla.
Dół
1-3
2-4
5
6
7
UKŁAD NR
3. MINUTNIK
5. Wskaźnik programowania strefy gotowania
2. „-”
4. Dioda dodatkowej strefy gotowania
1. „+”
7. Strefa połączona
6. Wybór strefy
W zależności od modelu
