Jeśli urządzenie posiada wyjście gniazdowe, musi być tak
zainstalowane, aby możliwy był dostęp do takiego wyjścia.
Żółto-zielony przewód kabla zasilającego musi być podłączony do
uziemienia zarówno źródła zasilania, jak i zacisków urządzenia.
Aby wykonać nowe przyłącze, należy postępować zgodnie z
poniższymi instrukcjami:
Trójfazowe 220-240 V3
Odwrócić płytę kuchenną tak, aby szklana strona była oparta o blat
kuchenny, dbając o odpowiednie zabezpieczenie powierzchni
szklanej.
Przyłącze elektryczne do instalacji powinno zostać wykonane
zgodnie z mocą znamionową urządzenia; należy zastosować
wyłącznik wielobiegunowy.
OSTRZEŻENIE: Producent nie ponosi odpowiedzialności za
jakiekolwiek wypadki lub ich konsekwencje, które mogą mieć miejsce
podczas użytkowania urządzenia nieuziemionego lub którego
uziemienie nie ma zapewnionej prawidłowej ciągłości.
W razie jakichkolwiek pytań dotyczących kabla zasilającego należy
się zwracać do działu obsługi posprzedażowej lub do
wykwalifikowanego technika.
Można również podłączyć płytę kuchenną do następujących źródeł
zasilania:
Przed wykonaniem przyłącza upewnić się, że instalacja jest
zabezpieczona odpowiednim bezpiecznikiem i że posiada przewody
o odpowiednim przekroju, by możliwe było prawidłowe zasilanie
urządzenia.
Trójfazowe 380-415 V2N
Jeśli płyta kuchenna jest wyposażona w kabel zasilający, powinien on
być podłączony do zasilania 220-240 V uwzględniającego właściwe
fazy i przewód neutralny.
Instalacja musi być zgodna z obowiązującymi normami i
przepisami”. Producent zrzeka się wszelkiej odpowiedzialności
za jakiekolwiek uszkodzenia, które mogą być efektem
nieprawidłowego lub nierozsądnego użytkowania urządzenia.
Przed podjęciem jakichkolwiek czynności w zakresie instalacji
elektrycznej należy sprawdzić za pomocą miernika elektrycznego
napięcie zasilania, regulację wyłącznika głównego, ciągłość
uziemienia i prawidłowość zastosowanego bezpiecznika.
2 31

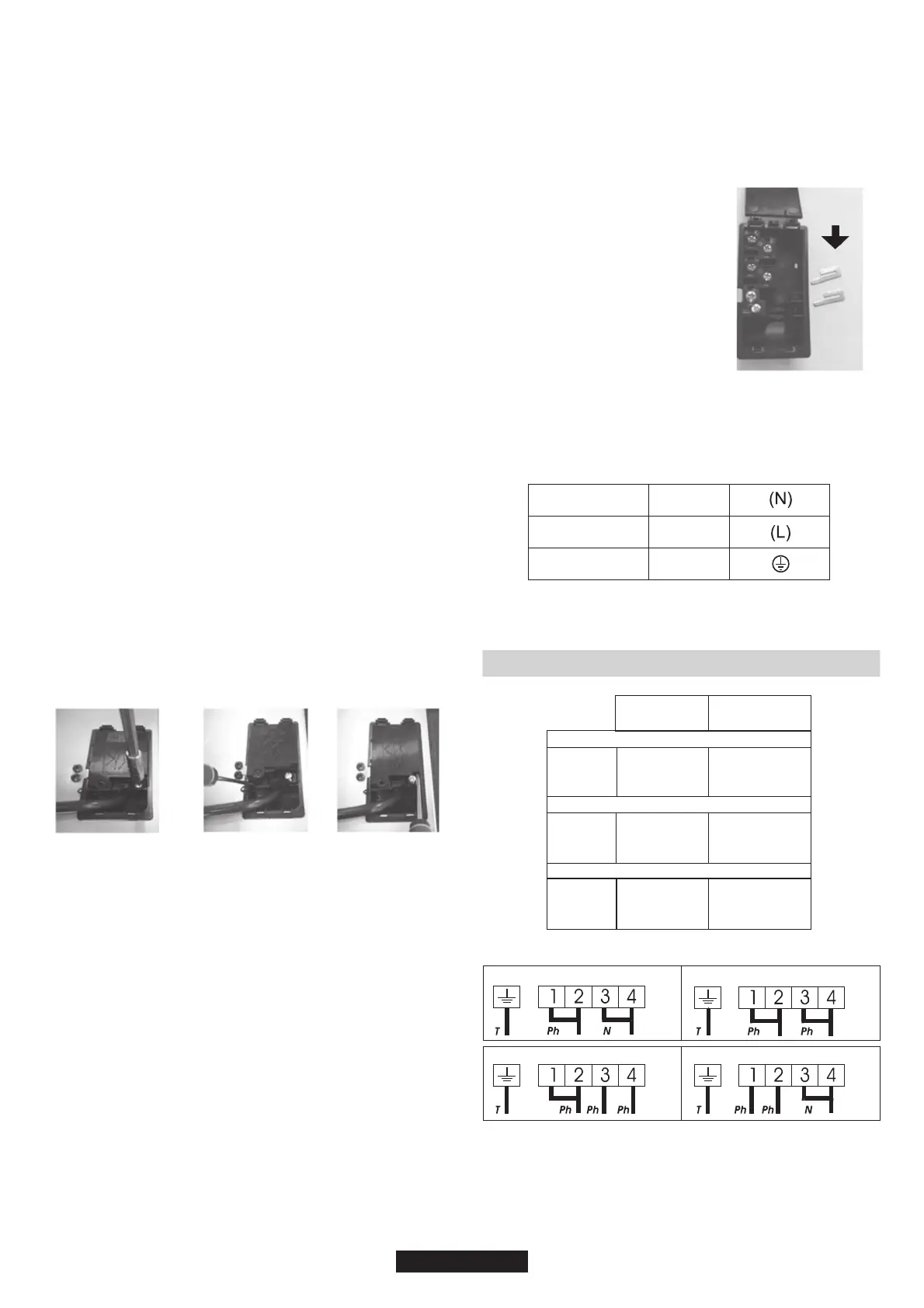

Czynności, jakie należy przeprowadzić w celu wykonania
nowego przyłącza:
- Odkręcić śruby mocujące kostkę zaciskową, która zawiera
boczniki i przewody kabla zasilającego;
- Wybrać kabel zasilający zgodnie z zaleceniami widocznymi w
tabeli;
- Zamocować pokrywę;
- umieścić końcówkę płaskiego śrubokręta w przedniej części
zaczepu „2” i „3”, docisnąć do wewnątrz i nacisnąć;
- odkręcić zacisk kabla „1”;
- wyjąć pokrywę.
- Odizolować końcówkę każdego przewodu kabla zasilającego na
długości 10 mm, uwzględniając wymaganą długość kabla do
podłączenia do kostki zaciskowej;
- Wyciągnąć przewód zasilający.
- znaleźć dwa zaczepy znajdujące się na bokach;
- - Zgodnie z instalacją, posługując się bocznikami, które
pozyskano podczas pierwszej czynności, umocować przewód, jak
pokazano na schemacie;
- Przykręcić zacisk kabla.
- Przełożyć kabel zasilający do zacisku;
Odłączanie przewodu zasilającego:
Otworzyć pokrywę w następującej kolejności:
- Odizolować końcówkę każdego przewodu kabla zasilającego na
długości 10 mm, uwzględniając wymaganą długość kabla do
podłączenia do kostki zaciskowej;
- Przełożyć kabel zasilający do zacisku;
Uwaga: należy się upewnić, że śruby płyty zaciskowej są
prawidłowo dokręcone.
Czynności, jakie należy przeprowadzić w celu wykonania
nowego przyłącza:
- Wybrać kabel zasilający zgodnie z zaleceniami widocznymi w
tabeli;
- W zależności od typu instalacji należy
użyć boczników, które pozyskano podczas
pierwszej czynności i umocować przewód,
jak pokazano w tabeli;
- Zamocować pokrywę;
- Przykręcić zacisk kabla.
BOCZNIK
N = Neutralny T = Uziemienie
Ph = Faza
Jeśli konieczna jest wymiana kabla zasilającego, należy podłączyć
przewody zgodnie z następującymi kolorami/kodami:
UWAGA:
UKŁAD NR
"1-6"
UKŁAD NR
"7"
JEDNOFAZOWE lub DWUFAZOWE 220 - 240 V~
Kabel
HO5V2V2F
Kabel
HO5V2V2F
Kabel
HO5V2V2F
3x2,5 mm
2
3x4 mm
2
4x1,5 mm
2
4x1,5 mm
2
4x1,5 mm
2
4x1,5 mm
2
TRÓJFAZOWE 220 - 240 V3
TRÓJFAZOWE 380 - 415 V2N~
NIEBIESKI
ŻÓŁTO-ZIELONY
BRĄZOWY
Neutralny
Faza
Uziemienie
( )
Podłączenie do zacisków na kostce zaciskowej
Jednofazowe 220 - 240 V~ Dwufazowe 220 - 240 V2~
Trójfazowe 220 - 240 V3~ Trójfazowe 380 - 415 V2N~
