AVVERTENZA: Il Produttore non può essere ritenuto responsabile di
qualsiasi incidente o delle relative conseguenze che potessero
insorgere durante l'utilizzo di un elettrodomestico privo di messa a
terra, oppure collegato ad una terra avente una continuità difettosa.
Se l'elettrodomestico ha un'uscita a presa, deve essere installato in
modo che tale uscita sia accessibile.
"Il montaggio deve essere conforme alle direttive e agli
standard." Il produttore declina qualsiasi responsabilità per
danni che potrebbero essere causati da utilizzo inappropriato o
irragionevole.
Prima di qualsiasi funzionamento elettrico, controllare sempre la
tensione di alimentazione riportata sul contatore, la regolazione del
sezionatore, la continuità del collegamento a terra rispetto
all'impianto; verificare anche che il fusibile sia appropriato.
Il collegamento elettrico all'impianto deve essere effettuato
rispettando la potenza nominale dell'elettrodomestico; ciò deve
essere effettuato tramite un sezionatore multipolare.
Trifase 220-240 V3
Per qualsiasi domanda relativa al cavo di alimentazione elettrica
rivolgersi al Servizio di Assistenza post-vendita o a un tecnico
qualificato.
Per procedere al nuovo collegamento, rispettare le istruzioni che
seguono:
Capovolgere il piano di cottura, con la vetroceramica rivolta verso il
piano di lavoro, prestando attenzione a proteggere la vetroceramica.
Prima di effettuare il collegamento accertarsi che l'impianto sia
protetto da un fusibile appropriato e che sia dotato di cavi aventi una
sezione sufficientemente grande per alimentare normalmente
l'elettrodomestico.
Il cavo giallo/verde del cavo di alimentazione elettrica deve essere
collegato alla terra dell'alimentazione elettrica ed ai morsetti
dell'elettrodomestico.
Se il piano di cottura è dotato di un cavo di alimentazione,
collegarlo solo ad un'alimentazione con tensione di 220-240 V tra la
fase e il neutro.
Trifase 380-415 V2N
È comunque sempre possibile collegare il piano di cottura a:
2 31
- Tirare verso l'esterno il cavo di alimentazione.
- mettere la punta di un cacciavite piatto davanti alle linguette "2" e
"3", spingere all'interno e premere;
Per staccare il cavo di alimentazione elettrica:
- Togliere le viti che fissano la morsettiera che contiene le
derivazioni e i conduttori del cavo di alimentazione;
- Bloccare il coperchio;
Nota: accertarsi che le viti della morsettiera siano
completamente avvitate.
- individuare le due linguette sui lati;
- Passare il cavo di alimentazione elettrica nella fascetta;
- svitare la fascetta per cavi "1";
- Secondo il tipo di montaggio, utilizzare le deviazioni recuperate
nella prima operazione, fissare il conduttore come indicato sulla
tabella;
- Avvitare la fascetta per cavi.
- Scegliere il cavo di alimentazione in accordo con le indicazioni
della tabella;
Operazioni da effettuare per un nuovo collegamento:
- togliere il coperchio.
- Spelare l'estremità di ogni conduttore del cavo di alimentazione
per circa 10 mm, tenendo in considerazione la lunghezza richiesta
del cavo per il collegamento alla morsettiera;
Aprire il coperchio nella seguente sequenza:
- Scegliere il cavo di alimentazione in accordo con le indicazioni
della tabella;
- Spelare l'estremità di ogni conduttore del cavo di alimentazione
per circa 10 mm, tenendo in considerazione la lunghezza richiesta
del cavo per il collegamento alla morsettiera;
Operazioni da effettuare per un nuovo collegamento:
- A seconda del tipo di montaggio,
utilizzare le deviazioni recuperate nella
prima operazione, fissare il conduttore
come indicato sulla tabella;
- Passare il cavo di alimentazione elettrica nella fascetta;
- Avvitare la fascetta per cavi.
- Bloccare il coperchio;
DERIVAZIONE
N = Neutro T = Terra
Ph = Fase
nel caso in cui fosse necessario sostituire il cavo di alimentazione,
collegare i fili in accordo con i seguenti colori/codici:
ATTENZIONE:
DISPOSIZIONE
"1-6"
DISPOSIZIONE
"7"
MONOFASE O BIFASES 220-240 V
~
Cavo
HO5V2V2F
Cavo
HO5V2V2F
Cavo
HO5V2V2F
3x2,5 mm
2
3x4 mm
2
4x1,5 mm
2
4x1,5 mm
2
4x1,5 mm
2
4x1,5 mm
2
TRIFASE 220-240 V
3~
TRIFASE 380-415 V2N~
BLU
MARRONE
GIALLO VERDE
Neutro
Fase
Terra
( )

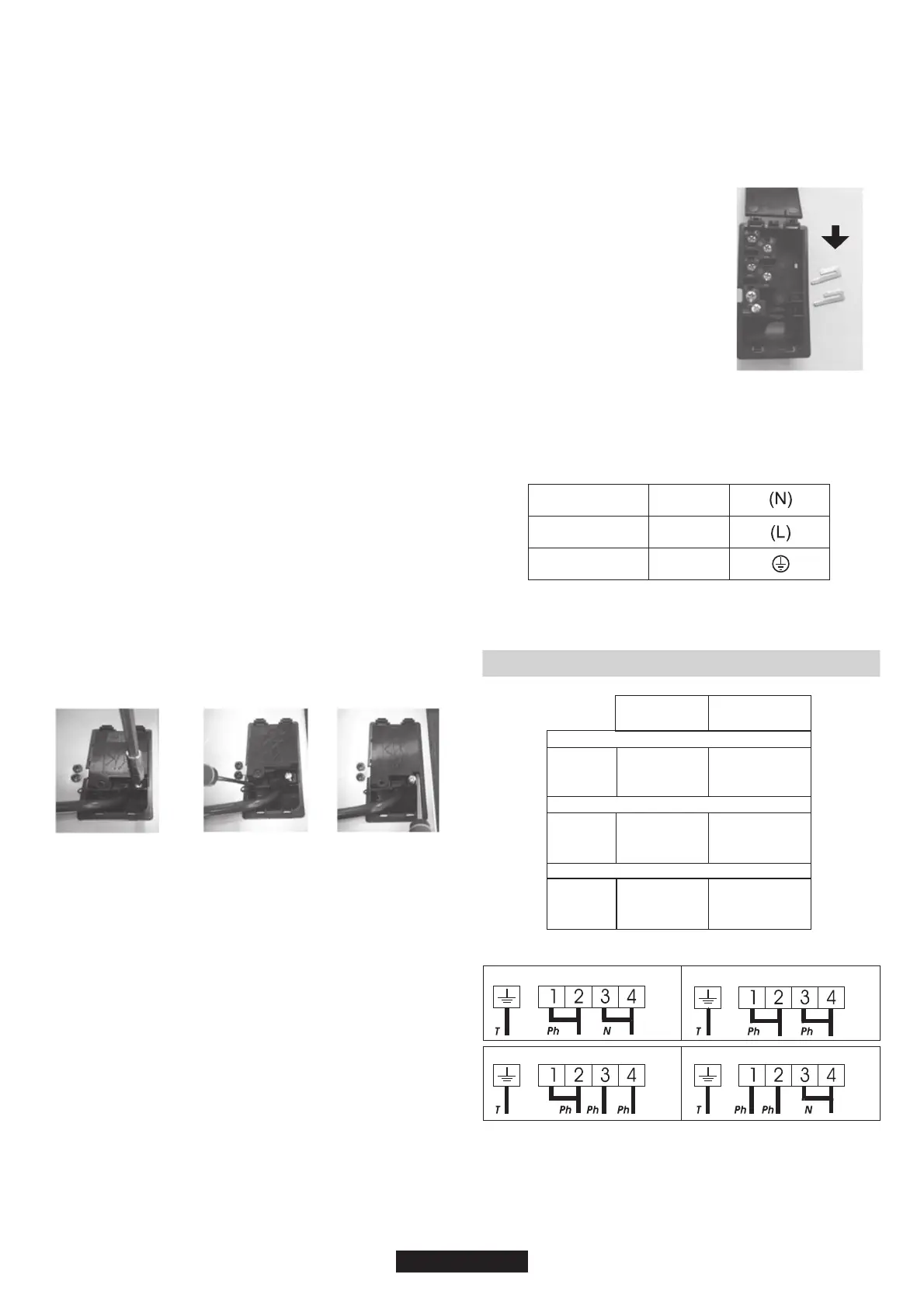

Collegamento ai morsetti della morsettiera
Monofase 220-240 V~ Bifase 220-240 V2~
Trifase 220-240 V3~ Trifase 380-415 V2N~
15 IT
