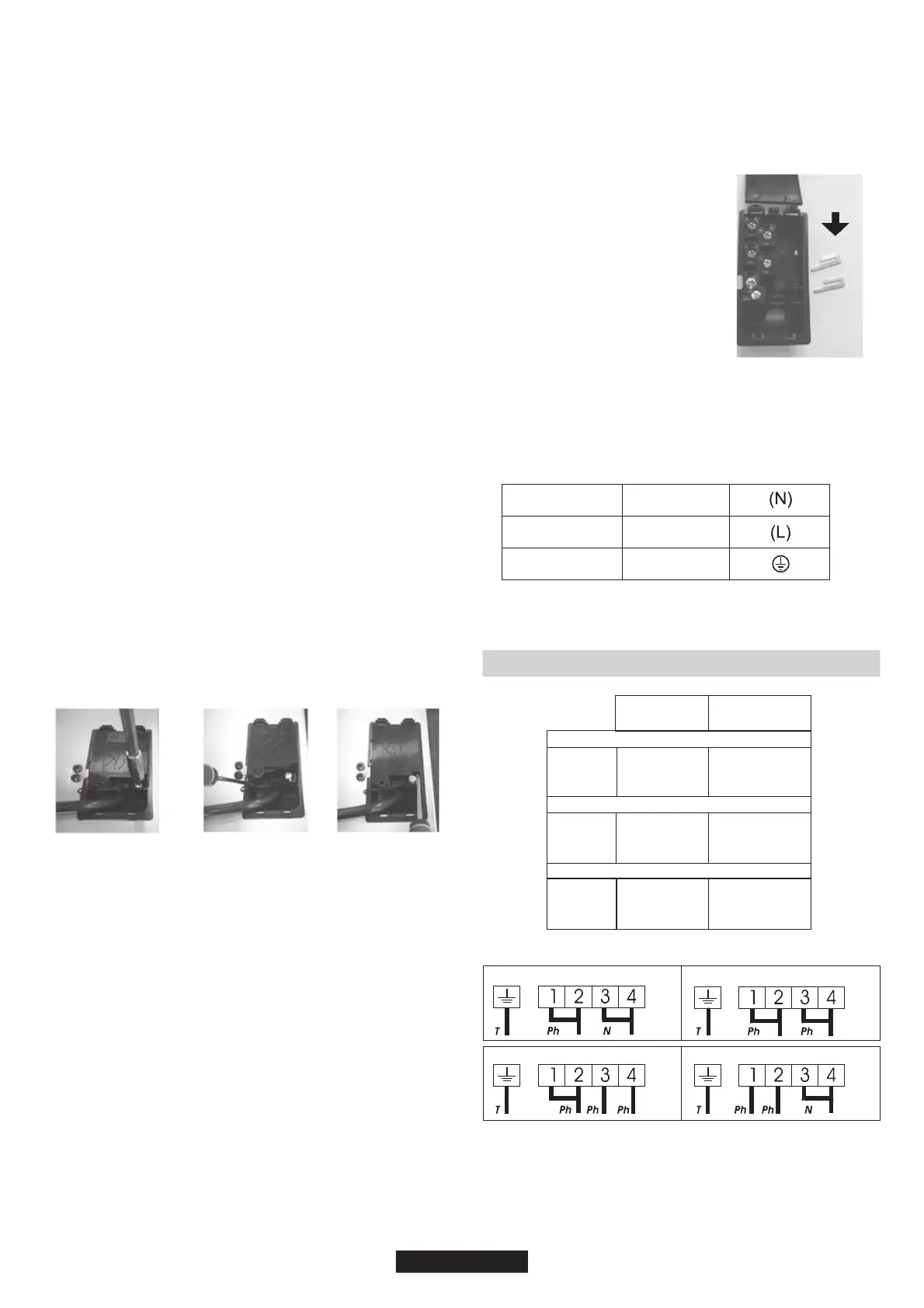

ПРЕДУПРЕЖДЕНИЕ: Производителят не поема отговорност за
никакви инциденти или последствия от тях, които могат да
възникнат по време на използване на уред, който не е свързан със
земята или свързан със земя, чиято непрекъсваемост е
нарушена.
Жълто-зеленият проводник на захранващия кабел трябва да се
свърже както към заземителя на електрозахранването, така и към
клемите на уреда.
Електрическото свързване към инсталацията трябва да се
извърши в съответствие с номиналната мощност на уреда; това
трябва да се извърши чрез пакетен изключвател.
За всякакви въпроси относно захранващия кабел се обръщайте
към следпродажбения отдел или към квалифициран техник.
Ако плотът е монтиран със захранващ кабел, той трябва да се
свърже само към захранване от 220-240 V между фаза и
неутрално положение.
За да продължите с новата връзка, следвайте инструкциите по-
долу:
Трифазен ток 380-415 V2N
Ако уредът има щепселна кутия, тя трябва да се монтира така, че
щепселната кутия да е достъпна.
Преди работа с електричество проверете напрежението на
захранването, показано на електромера, настройката на
прекъсвача на веригата, непрекъснатостта на заземителната
връзка към инсталацията и дали предпазителят е подходящ.
Възможноеобачеплотътдасесвържекъм:
Преди да осъществите връзката, се уверете, че монтажът е
защитен от подходящ предпазител и е снабден с проводници на
достатъчно голяма секция за нормално захранване на уреда.
Трифазен ток 220-240 V3
Обърнете плота, така че стъклената страна да е срещу работния
плот, като внимавате да защитите стъклото.
Монтажът трябва да е съобразен със стандартите и
директивите.“ Производителят не носи отговорност за
никакви щети, които могат да бъдат причинени от
неподходяща или неразумнаупотреба.
2 31
- отстранете капака.
- поставете острието на плоска отвертка пред всяко от ушите
„2“ и „3“, бутнете навътре и натиснете;
За да освободите захранващия кабел:
- Издърпайте захранващия кабел навън.
- отвинтете кабелната скоба „1“;
- намерете двете уши, разположени отстрани;
- Отстранете винтовете, задържащи клемната кутия, която
съдържа шунтовите шини и проводниците на захранващия
кабел;
Дей ствия, които трябва да бъд ат и звъ р ше н и за
осъществяване на нова връзка:
- Прокарайте захранващия кабел през скобата;
- Изберете захранващия кабел в съответствие с препоръките
от таблицата;
- Оголете 10 mm от края на всеки проводник на захранващия
кабел, като вземете под внимание необходимата дължина на
кабела за свързване на клемната кутия;
- Фиксирайте капака;
- - Според монтажа и с помощта на шунтовите шини, получени
в предишната стъпка, фиксирайте проводниците, както е
показано на графиката;
- Завинтете кабелната скоба.
Забележка: уверете се, че винтовете на клемната кутия за
здраво затегнати.
Отворетекапакавследнатапоследователност:
- Завинтете кабелната скоба.
- Прокарайте захранващия кабел през скобата;
- Според монтажа и с помощта на
ш у н т о в и т е ш и н и , п о л у ч е н и в
предишната стъпк а, фиксирайте
проводниците, както е показано на
графиката;
Дей ствия, които трябва да бъд ат и звъ р ше н и за
осъществяване на нова връзка:
- Изберете захранващия кабел в съответствие с препоръките
от таблицата;
- Оголете 10 mm от края на всеки проводник на захранващия
кабел, като вземете под внимание необходимата дължина на
кабела за свързване на клемната кутия;
- Фиксирайте капака;
ШУНТ
N Неутрална= T Земя=
Ph = Фаза
Ако е необходимо да подмените захранващия кабел, свържете
жицата в съответствие със следните цветове/кодове:
ВНИМАНИЕ:
РАЗПОЛОЖЕНИЕ
"1-6"
РАЗПОЛОЖЕНИЕ
"7"
ЕДНОФАЗЕНилиДВУФАЗЕНТОК 220-240 V~
Кабел
HO5V2V2F
Кабел
HO5V2V2F
Кабел
HO5V2V2F
3x2,5 mm
2
3x4 mm
2
4x1,5 mm
2
4x1,5 mm
2
4x1,5 mm
2
4x1,5 mm
2
ТРИФАЗЕНТОК 220-240 V
3~
ТРИФАЗЕНТОК 380-415 V2N~
СИНЯ
КАФЯВА
ЖЪЛТО-ЗЕЛЕНА
Неутрална
Поднапрежение
Земя
( )
Свърванекъмклемитевклемнатакутия
Еднофазенток 220-240 V~ Двуфазенток 220-240 V2~
Трифазенток 220-240 V3~ Трифазенток 380-415 V2N~
