Candy CH74BVT - Подключение К Электросети

1-3
2-4
5
6
7
КОНФИГУРАЦИЯ
1. "+"
3. ТАЙМЕР
4. Светодиод дополнительной зоны нагрева
2. "-"
5. Индикатор программирования зоны нагрева
7. Мост
В зависимости от модели
6. Выбор зоны
1
2
5
5
7
3
5
5
6
6
6
6
6
6
5
5
3
1
2
4
5
5
6
6
1
2
3
6
6
6
4
5
5
5
6
6
5
5
3
1
2
5
5
6
6
1
2
3
6
6
6
5
5
5
111 RU

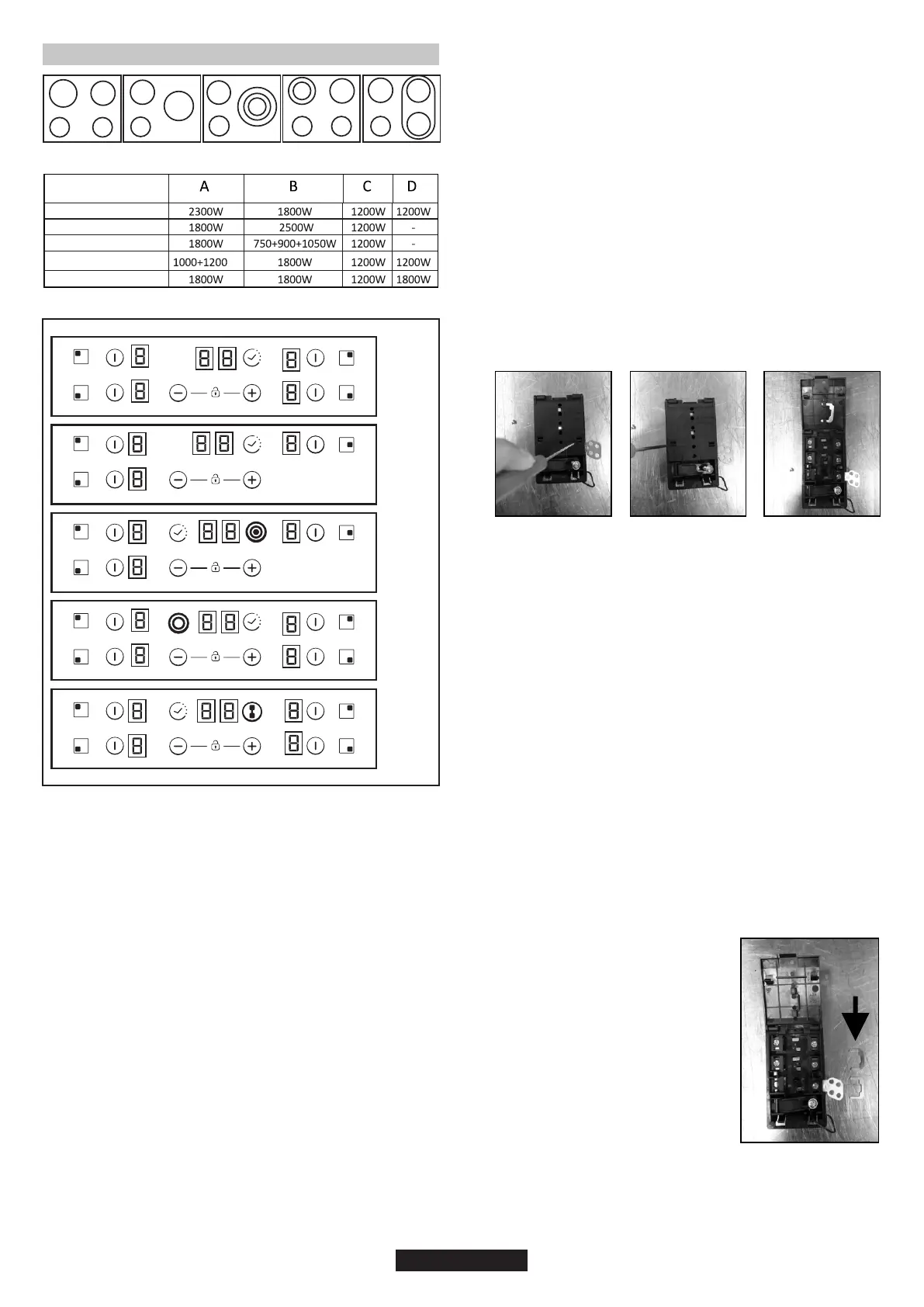

4.П ОДКЛЮЧЕНИЕ К ЭЛЕКТРОСЕТИ
A
B
C D
A
B
C
A
C
B
C
A B
D
A
B
C
D
КОНФИГУРАЦИЯ 1-3 КОНФИГУРАЦИЯ 2-4
КОНФИГУРАЦИЯ 1-3
КОНФИГУРАЦИЯ 2-4
КОНФИГУРАЦИЯ 5 КОНФИГУРАЦИЯ 6 КОНФИГУРАЦИЯ 7
КОНФИГУРАЦИЯ 5
КОНФИГУРАЦИЯ 6
КОНФИГУРАЦИЯ 7
w
Перед выполнением электрического подключения прибора
настоятельно рекомендуем проверить напряжение в сети с
помощью электроизмерительного прибора, параметры
автоматического выключателя, отсутствие обрыва в линии
заземления прибора и номинал предохранителя.
Если электроприбор подключен к розетке, то розетка после
монтажа прибора должна быть легко доступна.
Электрическое подключение к установке должно быть выполнено
в соответствии с номинальной расчетной мощностью
электроприбора с помощью всеполюсного размыкающего
выключателя.
"Подключение должно быть выполнено в соответствии с
правилами и нормами безопасности". Производитель не
принимает никаких претензий относительно повреждений,
являющихся следствием неправильного применения
прибора.
ВНИМАНИЕ! Производитель освобождает себя от любой
ответственности за любой несчастный случай или его
последствия, которые могут иметь место по причине
отсутствующего, оборванного или неправильно смонтированного
заземления.
Трехфазной сети 220-240 V3
При возникновении вопросов, связанных с подключением шнура
питания обратитесь в цент послепродажного обслуживания или
квалифицированному электрику.
Если варочная панель оснащена шнуром питания ,он должен
быть подключен исключительно к источнику питания 220-240 V
между фазой и нейтралью.
Желто-зеленый провод шнура питания должен подсоединяться к
контакту заземления электрической розетки и электроприбора.
Тем не менее, Вы можете подключить варочную панель к:
Трехфазной сети 380-415 V2N
Перед выполнением электрического подключения к сети
убедитесь, что подключение защищено с помощью подходящего
предохранителя, и площадь поперечного сечения проводки
соответствует потребляемой мощности электроприбора.
Положите варочную панель на стол стеклянной поверхностью
вниз, обеспечьте защиту стеклянной поверхности.
Чтобы выполнить новые подключения, следуйте инструкциям
ниже:
- ослабьте винты зажима шнура питания "1";
- найдите две лапки, расположенные сбоку;
- поместите лезвие плоской отвертки напротив каждой из
лапок "2" и "3" и нажмите;
- снимите крышку.
Чтобы снять шнур питания:
- Отверните винты, которыми крепится клеммная колодка, в
которой находятся шунты и проводники шнура питания;
- Вытяните шнур питания.
- Пропустите шнур питания через зажим;
Операции для выполнения нового подключения:
- Выберите кабель электропитания в соответствии с
рекомендациями, представленными в таблице;
- Зачистите концы всех проводов шнура питания на длине 10
мм, принимая в расчет длину шнура питания, необходимую для
выполнения соединений на клеммной колодке;
- - Выполните подключение проводников и шунтов, которые
были сняты в предыдущей операции, в соответствии с типом
линии электропитания, как показано в представленной ниже
таблице;
- Зачистите концы всех проводов
шнура питания на длине 10 мм,
принимая в расчет длину шнура
питания, необходимую для выполнения
соединений на клеммной колодке.
Операции для выполнения нового подключения:
- Выполните подключение
проводников и шунтов, которые были
сняты в предыдущей операции, в
соответствии с типом линии
электропитания, как показано в
представленной ниже таблице.
- Затяните винты зажима шнура питания.
- Пропустите шнур питания через
зажим.
- Установите на место крышку клеммной колодки;
- Выберите кабель электропитания в
соответствии с рекомендациями,
представленными в таблице.
- Установите на место крышку клеммной колодки;
Примечание: убедитесь, что все винты надежно затянуты.
- Закрепите крышку с помощью винтов.
Откройте крышку в следующей последовательности:
2 31
ШУНТ
