Candy CH74BVT - Page 21

1-3
2-4
5
6
7

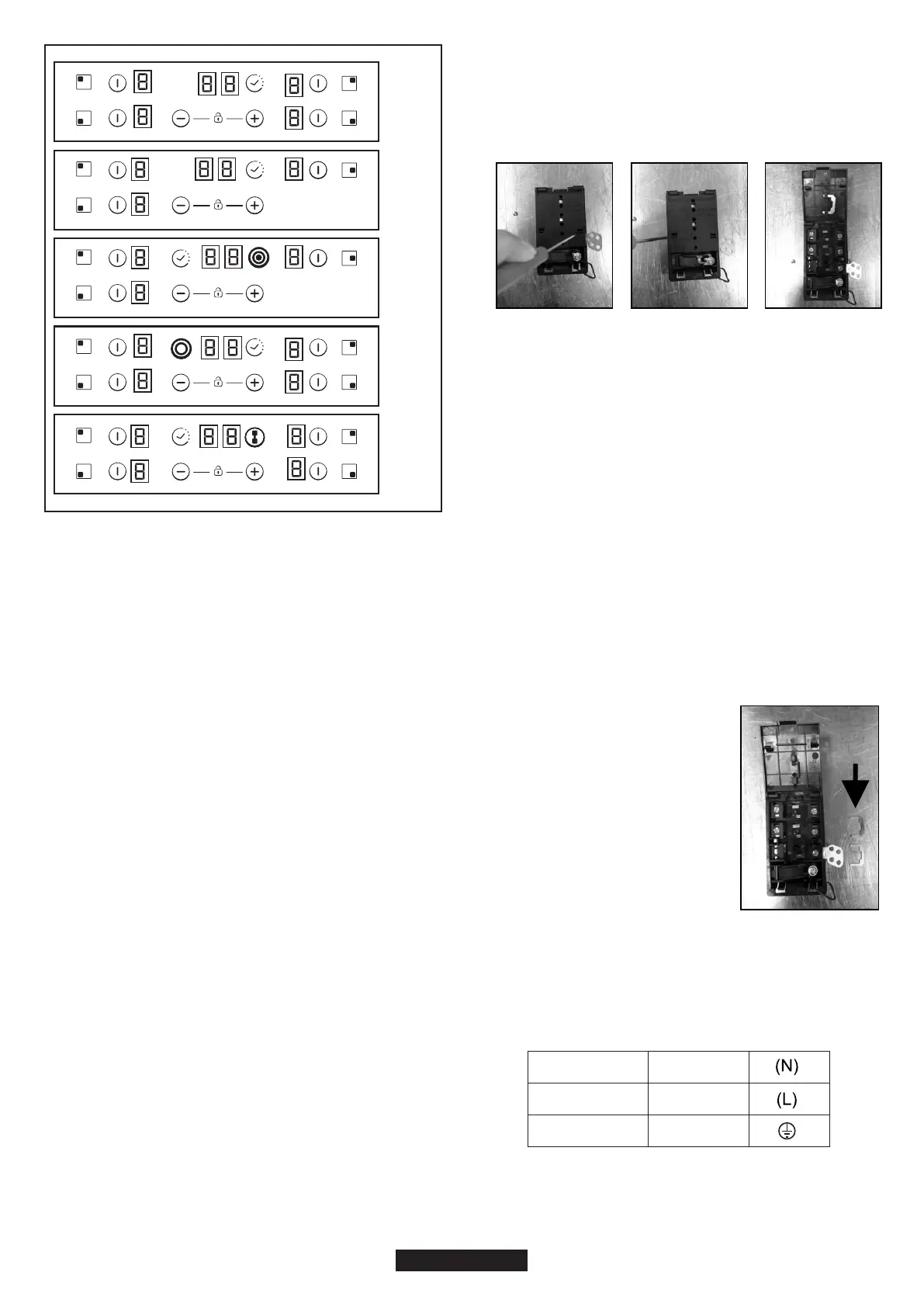

SCHÉMA
2. « - »
1. « + »
6. Sélection de la zone de cuisson
3. Mnutere
7. Pont
Selon le modèle
4. LED supplémentaire zone de cuisson
5. Indicateur de programmation de la zone de cuisson
1
2
5
5
7
3
5
5
6
6
6
6
6
6
5
5
3
1
2
4
5
5
6
6
1
2
3
6
6
6
4
5
5
5
6
6
5
5
3
1
2
5
5
6
6
1
2
3
6
6
6
5
5
5
20 FR
« L'installation doit être conforme aux normes et directives. » Le
fabricant décline toute responsabilité en cas de dommage dû à
une utilisation non conforme ou non raisonnable.
Si l'appareil est équipé d'une prise de courant, il convient de veiller lors
de l'installation à ce que la prise reste accessible.
Le branchement électrique de l'installation doit correspondre à la
puissance nominale de l'appareil : brancher l'appareil à l'aide d'un
interrupteur bipolaire.
Le câble jaune et vert du cordon d'alimentation doit être mis à la terre
des bornes d'alimentation et des bornes de l'appareil.
Toute question concernant le cordon d'alimentation électrique doit
être adressée au service après-vente ou à un technicien qualifié.
Si la table de cuisson est équipée d'un cordon d'alimentation, celui-ci
doit obligatoirement être raccordé au secteur 220-240 V entre la
phase et le neutre.
Avant tout branchement électrique, vérifiez toujours la tension
d'alimentation indiquée sur le compteur électrique, l'installation du
coupe-circuit, la continuité de la mise à la terre de l'installation et la
compatibilité du fusible.
AVERTISSEMENT : Le fabricant décline toute responsabilité pour
tout incident ou ses conséquences pouvant être dues à l'usage d'un
appareil non mis à la terre ou dont la continuité de mise à la terre est
défectueuse.
Triphasés 380-415 V2N
Pour procéder au nouveau branchement, suivez les instructions ci-
dessous :
Triphasés 220-240 V3
Il est toutefois possible de brancher la table de cuisson à :
Retournez la table de cuisson, côté verre, sur le plan de travail, en
prenant soin de protéger le verre.
Avant de réaliser le branchement, assurez-vous que l'installation est
protégée par un fusible adéquat et qu'elle est équipée de câbles de
section suffisante pour alimenter normalement l'appareil.
- localisez les deux pattes situées sur les côtés ;
- déposez le couvercle.
- Retirez les vis fixant la plaque à bornes contenant les barres shunt et
les conducteurs du cordon d'alimentation ;
- choisissez le cordon d'alimentation en fonction des
recommandations du tableau ;
- Vissez le serre-câble.
- dévissez le serre-câble « 1 » ;
- introduisez un tournevis plat devant les pattes « 2 » et « 3 », enfoncez
et appuyez ;
Opérations nécessaires pour réaliser un nouveau branchement :
Pour retirer le cordon d'alimentation :
- Découvrez l'extrémité de chaque fil du cordon d'alimentation sur 10
mm, en tenant compte de la longueur de cordon nécessaire pour le
branchement à la plaque à bornes ;
- Selon l'installation et avec l'aide des barres shunt que vous avez
récupérées à la première étape, fixez le conducteur comme indiqué
sur le graphique ;
- Fixez le couvercle ;
- Retirez le cordon d'alimentation.
- Faites passer le cordon dans le serre-câble ;
Ouvrez le couvercle selon les étapes suivantes :
2 31
Remarque : vérifiez que les vis du bornier sont bien serrées.
- Faites passer le cordon dans le serre-
câble ;
Opérations nécessaires pour réaliser un
nouveau branchement :
- Choisissez le cordon d'alimentation en
fonction des recommandations du tableau ;
- Découvrez l'extrémité de chaque fil du
cordon d'alimentation sur 10 mm, en tenant
compte de la longueur de cordon
nécessaire pour le branchement à la plaque
à bornes ;
- Fixez le couvercle ;
- Vissez le serre-câble.
- Selon l'installation et avec l'aide des barres
shunt que vous avez récupérées à la
première étape, fixez le conducteur comme
indiqué sur le graphique ;
ATTENTION :
Si le cordon d'alimentation doit être remplacé, connectez le nouveau
cordon conformément aux couleurs/codes suivants :
BLEU
MARRON
JAUNE VERT
Neutre
Phase
Terre
( )
SHUNT
