Háromfázisú 380-415 V2N
"A beszerelést a szabványok és irányelvek alapján kell végezni."
A gyártó nem vállal felelősséget a nem megfelelő vagy
ésszerűtlen használatból adódó károkért.
FIGYELMEZTETÉS: A gyártó nem vállal felelősséget olyan esetekért,
vagy azok következményeiért, amelyeket hiányos- vagy nem
megfelelő földelésű készülék okoz.
A készülék elektromos csatlakoztatását a névleges teljesítménynek
megfelelően kell elvégezni egy kétsarkú megszakítón keresztül.
Az áramforrás sárga/zöld vezetékét csatlakoztatni
A bekötés folytatásához tartsa be az alábbi utasításokat:
A tápkábellel kapcsolatban felmerülő kérdéseit az eladást követő
szolgáltatás vagy egy képzett szakember felé intézze.
Áram alá helyezés előtt minden esetben ellenőrizze az árammérőn
látható ellátási feszültséget, a megszakító beállítását, a földelés
folytonosságát, valamint a biztosíték megfelelőségét.
Ha az eszköz rendelkezik csatlakozóaljzattal, azt úgy kell telepíteni,
hogy az aljzat elérhető helyen legyen.
A főzőlap ennek ellenére az alábbi forráshoz csatlakoztatható:
A csatlakozás létrehozása előtt bizonyosodjon meg róla, hogy a
berendezést megfelelő biztosíték védi, valamint hogy a vezetékek
képesek arra, hogy megfelelően ellássák a készüléket.
Ha a főzőlap tápkábellel kapható, azt kizárólag 220-240 V-os
áramforráshoz lehet csatlakoztatni a fázis és a nulla között.
Háromfázisú 220-240 V3
Fordítsa meg a főzőlapot, az üveg oldala nézzen a munkalap felé,
ügyelve arra, hogy ne sértse fel az üveget.kell az áramforrás és a
készülék földelő csatlakozásához is.
- Csípje le a tápkábel vezetőinek a végét 10 mm hosszúságban, a
sorkapocshoz történő csatlakozáshoz szükséges hosszúság
figyelembe vétele mellett;
- A beszerelésnek megfelelően és a sönt rudak - amelyeket az előző
művelet alatt nyert ki - segítségével rögzítse a vezetőt az ábrán
látható módon;
- Rögzítse a fedelet;
- Csavarja vissza a kábelzárt.
Megjegyzés: bizonyosodjon meg róla, hogy a kapcsolótábla
csavarjai szorosak.
Az új csatlakozás létrehozásához szükséges műveletek:
- A táblázat ajánlásai alapján válassza ki a
tápkábelt;
- Helyezze be a tápkábelt a kábelzárba;
- Rögzítse a fedelet;
- A beszerelésnek megfelelően és a sönt
rudak - amelyeket az előző művelet alatt
nyert ki - segítségével rögzítse a vezetőt az
ábrán látható módon;
- Csípje le a tápkábel vezetőinek a végét 10
mm hosszúságban, a sorkapocshoz történő
csatlakozáshoz szükséges hosszúság
figyelembe vétele mellett;
Csavarja vissza a kábelzárt

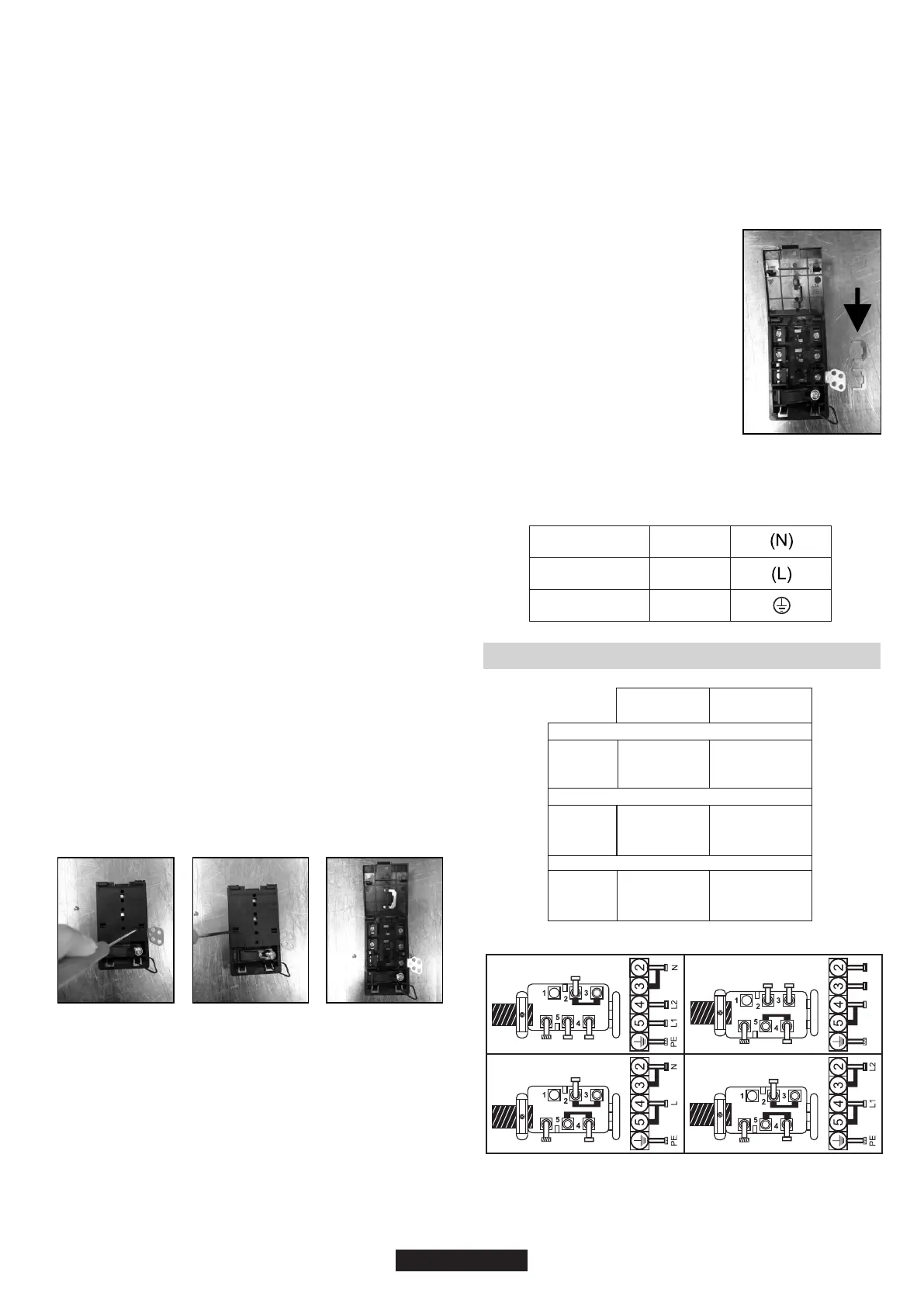

Az alábbi sorrendben nyissa fel a fedelet:
2 31
SÖNT
Ha a tápkábelt ki kell cserélni, a vezetékeket a következő
színek/kódok alapján csatlakoztassa:
FIGYELEM:
KÉK
BARNA
SÁRGA ZÖLD
Nulla
Fázis
Föld
( )
- csavarja ki az "1"-es kábelzárt;
A tápkábel kioldása:
- Húzza ki a tápkábelt.
- A táblázat ajánlásai alapján válassza ki a tápkábelt;
- keresse meg az oldalt található két fület;
- tegye a lapos fejű csavarhúzó fejét a "2"-es és a "3"-as fül elé, majd
nyomja be és tartsa lenyomva;
- távolítsa el a fedelet.
- távolítsa el a sönt rudakat és a tápkábel vezetőit tartalmazó
sorkapcsot rögzítő csavarokat;
Az új csatlakozás létrehozásához szükséges műveletek:
- Helyezze be a tápkábelt a kábelzárba;
ELRENDEZ
"1-6"
ELRENDEZ
"7"
EGYFÁZISÚ vagy KÉTFÁZISÚ 220-240 V~
kábel
HO5V2V2F
kábel
HO5V2V2F
kábel
HO5V2V2F
2
3x2,5 mm
2
3x4 mm
2
4x1,5 mm
2
4x1,5 mm
2
4x1,5 mm
2
4x1,5 mm
HÁROMFÁZISÚ 220-240 V3~
HÁROMFÁZISÚ 380-415 ~V2N
Csatlakoztatás a sorkapcson található érintkezőkhöz
N
=
Nulla
PE
=
Föld
L1 / L2 / L3 =Fázis
220-240V 3 ~
PE
L1 L2
L3
380-415V 2N ~
N
PE
L1 L2
L3
PE
L1
L2
220-240V ~
N
L
220-240V 2 ~
L2
PE
L1
PE
