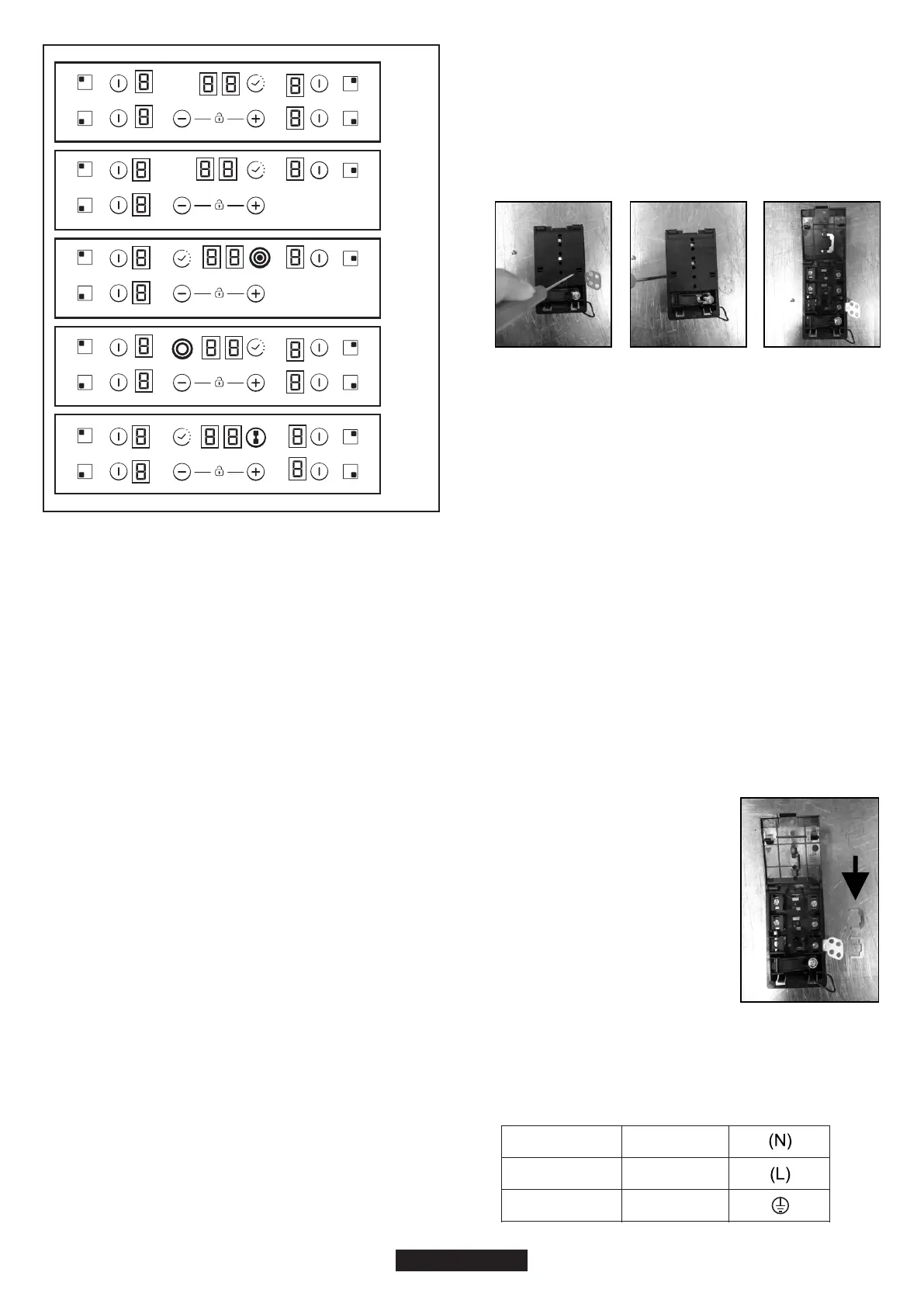

РАЗПОЛОЖЕНИЕ
3. ТАЙМЕР
7. Мост
Според модела
1. „+“
2. „-“
5. Програмен индикатор за готварска зона
6. Избор на зоната
4. Допълнителен LED индикатор за готварска зона
83 BG
1
2
5
5
7
3
5
5
6
6
6
6
6
6
5
5
3
1
2
4
5
5
6
6
1
2
3
6
6
6
4
5
5
5
6
6
5
5
3
1
2
5
5
6
6
1
2
3
6
6
6
5
5
5
Ако уредът има щепселна кутия, тя трябва да се монтира така, че
щепселната кутия да е достъпна.
За всякакви въпроси относно захранващия кабел се обръщайте
към следпродажбения отдел или към квалифициран техник.
Монтажът трябва да е съобразен със стандартите и
директивите.“ Производителят не носи отговорност за
никакви щети, които могат да бъдат причинени от
неподходяща или неразумна употреба.
ПРЕДУПРЕЖДЕНИЕ: Производителят не поема отговорност за
никакви инциденти или последствия от тях, които могат да
възникнат по време на използване на уред, който не е свързан със
земята или свързан със земя, чиято непрекъсваемост е
нарушена.
Преди работа с електричество проверете напрежението на
захранването, показано на електромера, настройката на
прекъсвача на веригата, непрекъснатостта на заземителната
връзка към инсталацията и дали предпазителят е подходящ.
Електрическото свързване към инсталацията трябва да се
извърши в съответствие с номиналната мощност на уреда; това
трябва да се извърши чрез пакетен изключвател.
Жълто-зеленият проводник на захранващия кабел трябва да се
свърже както към заземителя на електрозахранването, така и към
клемите на уреда.
Ако плотът е монтиран със захранващ кабел, той трябва да се
свърже само към захранване от 220-240 V между фаза и
неутрално положение.
Възможно е обаче плотът да се свърже към:
Трифазен ток 220-240 V3
Трифазен ток 380-415 V2N
Обърнете плота, така че стъклената страна да е срещу работния
плот, като внимавате да защитите стъклото.
За да продължите с новата връзка, следвайте инструкциите по-
долу:
Преди да осъществите връзката, се уверете, че монтажът е
защитен от подходящ предпазител и е снабден с проводници на
достатъчно голяма секция за нормално захранване на уреда.
- - Според монтажа и с помощта на шунтовите шини, получени
в предишната стъпка, фиксирайте проводниците, както е
показано на графиката;
- отвинтете кабелната скоба „1“;
- поставете острието на плоска отвертка пред всяко от ушите
„2“ и „3“, бутнете навътре и натиснете;
- отстранете капака.
За да освободите захранващия кабел:
- Изберете захранващия кабел в съответствие с препоръките
от таблицата;
- Издърпайте захранващия кабел навън.
Действия, които трябва да бъдат извършени за
осъществяване на нова връзка:
- намерете двете уши, разположени отстрани;
- Отстранете винтовете, задържащи клемната кутия, която
съдържа шунтовите шини и проводниците на захранващия
кабел;
- Прокарайте захранващия кабел през скобата;
- Оголете 10 mm от края на всеки проводник на захранващия
кабел, като вземете под внимание необходимата дължина на
кабела за свързване на клемната кутия;
- Фиксирайте капака;
- Завинтете кабелната скоба.
Забележка: уверете се, че винтовете на клемната кутия за
здраво затегнати.
Действия, които трябва да бъдат извършени за осъществяване
на нова връзка:
- Изберете захранващия кабел в
съответствие с препоръките от таблицата;
- Прокарайте захранващия кабел през
скобата;
- Фиксирайте капака;
- Завинтете кабелната скоба.
- Според монтажа и с помощта на
шунтовите шини, получени в предишната
стъпка, фиксирайте проводниците, както
е показано на графиката;
- Оголете 10 mm от края на всеки
проводник на захранващия кабел, като
вземете под внимание необходимата
дължина на кабела за свързване на
клемната кутия;
Отворете капака в следната последователност:
2 31
ВНИМАНИЕ:
Ако е необходимо да подмените захранващия кабел, свържете
жицата в съответствие със следните цветове/кодове:
СИНЯ
КАФЯВА
ЖЪЛТО-ЗЕЛЕНА
Неутрална
Под напрежение
Земя
( )
ШУНТ
