A. Táblázat
Égőfej típusa
Edény/fazék
átmérője (cm)
AUX
SR
R
DC 4 kW MONO
10 - 18
12 - 22
16 - 26
16 - 26
Kiegészítő égőfej
Középerős égőfej
Erős égőfej
Teljesít-
mény(kW)
1,00
1,75
2,70
4,00
G20/20 mbar
(metán)
95 l/h
167 l/h
257 l/h
381 l/h
G30/28-30 mbar
(kisnyomású gáz)
73 g/h
127 g/h
196 g/h
291 g/h
50 HU
2.3. A TŰZHELYLAP ÁTÁLLÍTÁSA KÜLÖNBÖZŐ
GÁZTÍPUSOKHOZ
• helyezze be a csavarkulcsot (7 mm) az égőfejtartóba (7. Ábra);
A tűzhelylap különböző gáztípusokhoz történő átállításához végezze
el a következőket:
• csavarozza ki a fúvókát, és cserélje ki a felhasználandó gázhoz
alkalmas fúvókával (lásd a gáztípus táblázatot).
• vegye le a rácsokat és az égőfejeket;
2.4. A MINIMÁLIS LÁNGMÉRET BEÁLLÍTÁSA
Egy kis „kapocscsavarhúzóval” állítható be a szabályozócsavar a 9.
ábrán látható módon. A csavar óramutató járásával megegyező
irányba (jobbra) fordításával csökken a gázáramlás, az óramutató
járásával ellenkező irányba (balra) fordításával pedig növekszik.
Ezzel a beállítással alakítson ki körülbelül 3-4 mm-es lángot, majd
pedig tegye vissza a szabályozógombot.
Az égőfejek meggyújtása után fordítsa el a szabályozógombot a
minimális állásba, majd pedig vegye le a gombot (enyhe nyomással
ez könnyen elvégezhető).
Ha kisnyomású gázt használ, a lángbeállító csavart az óramutató
járásával megegyező irányba (jobbra) a legszélső állásig kell
elfordítani.
Az új gázbeállítás elvégzése után cserélje ki a készüléken lévő régi
géptörzslapot a megfelelő, beszabályozott gáztípusra vonatkozó
(tűzhelylappal együtt szállított) géptörzslappal.
3. A TŰZHELYLAP HASZNÁLATA
FELHASZNÁLÓI UTASÍTÁSOK
A készüléket csak rendeltetésszerűen, háztartási célra szabad
használni, az ettől eltérő használat nem minősül megfelelőnek, és
ezért veszélyes lehet. A gyártó nem vállal felelősséget a helytelen
használatból eredő károkért és veszteségekért.
3.1. A GÁZÉGŐ HASZNÁLATA
A tűzhelylap bekapcsolása előtt ellenőrizze, hogy a gázégők és az
égőcsészék a helyükön vannak-e.
Ha a gázégőket néhány napig nem használta, várjon néhány
másodpercig az égőfej begyújtása előtt, ezáltal eltávozhat a
csövekben lévő levegő.
• nyomja be és fordítsa el az óramutató járásával ellenkező irányba
(balra) a gombot a gyújtás jelig,
A gázégők begyújtásához helyezzen egy gázgyújtót az égőfejhez,
nyomja be és fordítsa el az óramutató járásával ellenkező irányba
(balra) a szabályozógombot.
Figyelem: Ha a készülék nincs feszültség alatt, az égő
meggyújtásához használjon öngyújtót;
ÁLTALÁNOS TANÁCS
- Nyomja be és fordítsa el a gombot az óra járásával ellentétes irányban
a gyújtás szimbólumra,
Az elektronikus gyújtású készülékek esetében az eljárás a következő:
A gyújtórendszer addig fejleszt szikrákat, amíg a gomb be van nyomva.
A legjobb eredmény elérése érdekében használjon lapos felületű
főzőedényeket. Az edények felülete feleljen meg a gázégő méretének
az alábbiak szerint. A. Táblázat
A biztonsági csappal ellátott típusok esetében (amely elzárja a
gázáramlást, ha a láng véletlenül kialszik) a gázégők begyújtása a fenti
módon történik, de körültekintően kell eljárni.
- A gomb nyomva tartása közben öngyújtóval gyújtsa meg az égőt és
tartsa a gombot 5 másodpercig lenyomva, miután az égő meggyulladt.
Az automatikus gyújtással ellátott tűzhelylapok esetében egyszerűen
csak nyomja be és fordítsa el a gombot a gyújtás jelig.
Ha a gázégő nem gyullad be 5 másodpercen belül, fordítsa a gombot a
0 állásba, és ismételje meg a műveletet.
• a szikraadó gomb benyomásával gyújtsa be a gázégőt.
A rugalmas tömlőt úgy kell felszerelni, hogy ne érintkezzen a burkolat
mozgó részeivel (például egy fiókkal), és ne haladjon át olyan helyen,
ahol összenyomódhat.
A tűzhelylap esetleges sérüléseinek elkerülése érdekében a
telepítést az alábbi sorrendben végezze (6. Ábra):
Ha a tűzhelylapot rugalmas tömlővel csatlakoztatja a hálózatra,
ügyeljen arra, hogy a tömlő hossza ne haladja meg a 2 métert.
C: 1/2 hüvelyes illesztődarab kúpos-hengeres vagy
2) Húzza meg a csatlakozásokat a csavarkulccsal, és csavarja a
csöveket a helyükre.
Figyelmeztetés: Ha gázszagot érez a készülék közelében, kapcsolja
ki a készülék gázellátását és haladéktalanul hívjon szerelőt. Ne
keresse nyílt lánggal a szivárgás helyét.
FONTOS! A csővezeték végleges szivárgásellenőrzését
szappanos oldattal végezze el. LÁNG HASZNÁLATA TILOS!
Ügyeljen arra is, hogy a rugalmas tömlő ne érintkezzen a
szekrény mozgó alkatrészeivel (például fiókkal), illetve ne
helyezkedjen el sérülésveszélyes területeken.
A: 1/2 dugós illesztődarab hengeres
B: 1/2 tömítés
Hengeres-hengeres
3) Tegye fel a szerelvényt (C) a fővezetékre merev rézcső vagy
rugalmas acélcső segítségével.
1)Az ábra szerint az alábbi sorrendben szerelje össze az
alkatrészeket:
Ha az évek folyamán a gázcsapok szorossá válnak, akkor el kell
végezni kenésüket.
Ezt a műveletet csak szakképzett szerelők végezhetik.
FIGYELMEZTETÉS: Ha a láng véletlenül elalszik, fordítsa a
gombot kikapcsolt helyzetbe, és legalább 1 percig ne
próbálkozzon az újragyújtással.
A kisebb edények esetében a gázégőt úgy kell beszabályozni, hogy a
láng ne nyúljon túl az edény alaplapján. Kerülje a homorú és a domború
fenekű edények használatát.

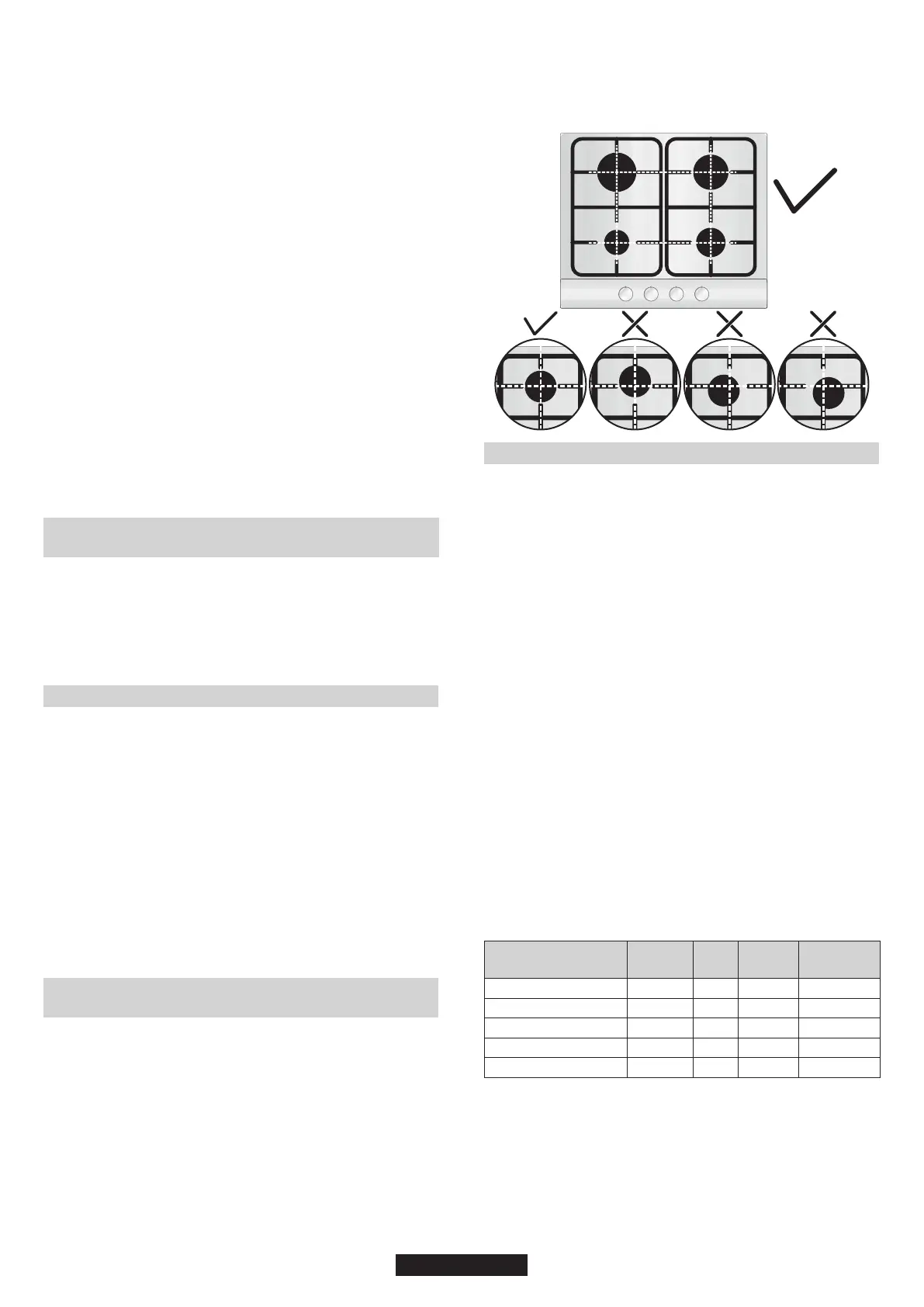

Az égő használata előtt győződjön meg róla, hogy a rács peremei
középpontjában legyen az égő, amint azt az alábbi ábra is mutatja.
Ha öntöttvas rácsokat használ, a rács alatti részen látható a helyes
pozíció. Győződjön meg róla, hogy a pontos rácsot a megfelelő
helyzetben használja.
UR
16 - 26
Ultra égőfej
3,50 334 l/h 255 g/h
