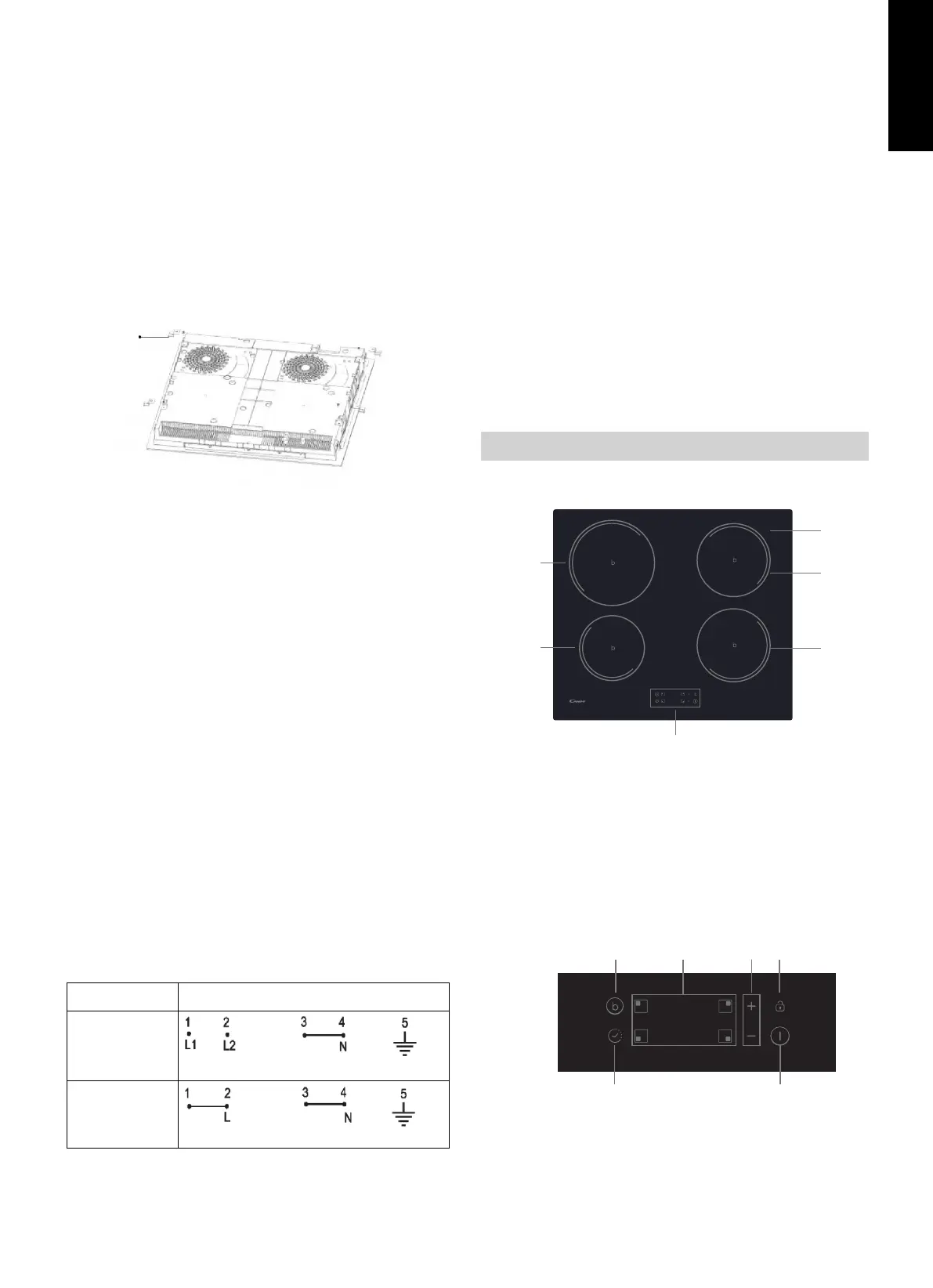

Uwaga: Ze względów bezpieczeństwa
szczelina między płytą kuchenną a szafką
nad nią powinna wynosić co najmniej
760 mm.
3. Przymocuj płytę do blatu za pomocą
czterech wsporników znajdujących się na
podstawie płyty. Położenie wsporników
można regulować w zależności od
grubości blatu.
Ostrzeżenia:
(1) Płyta indukcyjna musi być zainstalowana
przez odpowiednio wykwalifikowaną osobę.
Posiadamy własnych wykwalifikowanych
instalatorów. Nie należy samodzielnie
instalować urządzenia.
(2) Płyta indukcyjna nie może być instalowana
nad lodówkami, zamrażarkami, zmywarkami
lub suszarkami bębnowymi.
(3) Płytę indukcyjną należy zamontować tak,
aby było możliwe optymalne odprowadzanie
ciepła.
(4) Ściana i obszar nad płytą grzejną powinny
być w stanie wytrzymać ciepło.
(5) Aby uniknąć uszkodzeń, warstwa i klej
muszą być odporne na ciepło.
4. Podłączenie do zasilania
Gniazdo należy podłączyć zgodnie
z odpowiednią normą do wyłącznika
jednobiegunowego. Sposób połączenia
przedstawiono na rysunku 3.
Napięcie Połączenie przewodowe
380-415V 3N~
Czarny Brązowy Niebieski Żółty/Zielony
220-240V~
Czarny i Brązowy Niebieski Żółty/Zielony
Rysunek (3)
Jeśli kabel jest uszkodzony lub wymaga
wymiany, powinien to zrobić technik
posprzedażowy przy użyciu odpowiednich
narzędzi, aby uniknąć wypadków.
Jeśli urządzenie jest podłączane bezpośrednio
do zasilania sieciowego, należy zainstalować
wielobiegunowy wyłącznik automatyczny
z minimalną przerwą 3 mm między stykami.
Instalator musi upewnić się, że wykonano
prawidłowe połączenie elektryczne oraz że
jest ono zgodne z przepisami bezpieczeństwa.
Przewód nie może być zgięty ani ściśnięty.
Przewód musi być regularnie sprawdzany
i wymieniany wyłącznie przez upoważnionych
techników.
Schemat płyty indukcyjnej:
1. Maks. Strefa 1300/1500 W.
2. Maks. Strefa 2300/2600W.
3. Maks. Strefa 1800/2000W.
4. Maks. Strefa 1800/2000W.
5. Płyta szklana
6. Panel sterowania
Schemat ideowy centrali
1. Kontrola Wł./Wył.
2. Przycisk minutnika
3. Boost
4. Elementy sterujące wyborem
stref grzewczych
5. Przycisk regulacji zasilania /
minutnika
6. Przycisk Blokady
Wspornik
PL-6
2
1
3
4
6
5
POLSKI
3
2 1
4 56
