PT-6
NB: A distância de segurança entre a placa
e qualquer armário acima desta deve ser
de, no mínimo, 760 mm.
3. Fixe a placa na bancada de trabalho
utilizando os quatro suportes na base da
placa. A posição dos suportes pode ser
ajustada de acordo com a espessura da
bancada.
Avisos:
(1) A placa de indução deve ser instalada por
uma pessoa devidamente qualificada.
Temos os nossos próprios instaladores
qualificados. Nunca tente instalar o
aparelho por si próprio.
(2) A placa de indução não deve ser instalada
por cima de frigoríficos, congeladores,
máquinas de lavar louça ou máquinas
de secar.
(3) A placa de indução deve ser instalada
de modo a possibilitar a radiação ideal
de calor.
(4) A parede e a área acima da placa
devem ser resistentes ao calor.
(5) Para evitar qualquer dano, a camada
composta e o adesivo devem ser
resistentes ao calor.
4. Conexão à fonte de alimentação
A tomada deve estar ligada em conformidade
com a norma relevante a um disjuntor de um
polo. O método de conexão está exibido na
Figura 3.
Tensão Conexão de arame
380-415 V 3N~
220-240 V~
Figura (3)
Se o cabo estiver danificado ou caso seja
necessário substituí-lo, tal deve ser efetuado
por um técnico de pós-venda utilizando as
ferramentas adequadas, de modo a evitar
quaisquer acidentes.
Se o aparelho estiver conectado diretamente
à rede elétrica, deve ser instalado um
disjuntor de um polo com uma folga mínima
de 3 mm entre contactos.
O instalador deve certificar-se de que foi
efetuada a ligação elétrica correta e que está
em conformidade com os regulamentos de
segurança.
O cabo não deve ficar dobrado ou
comprimido. O cabo deve ser verificado
regularmente e substituído apenas por uma
pessoa qualificada.

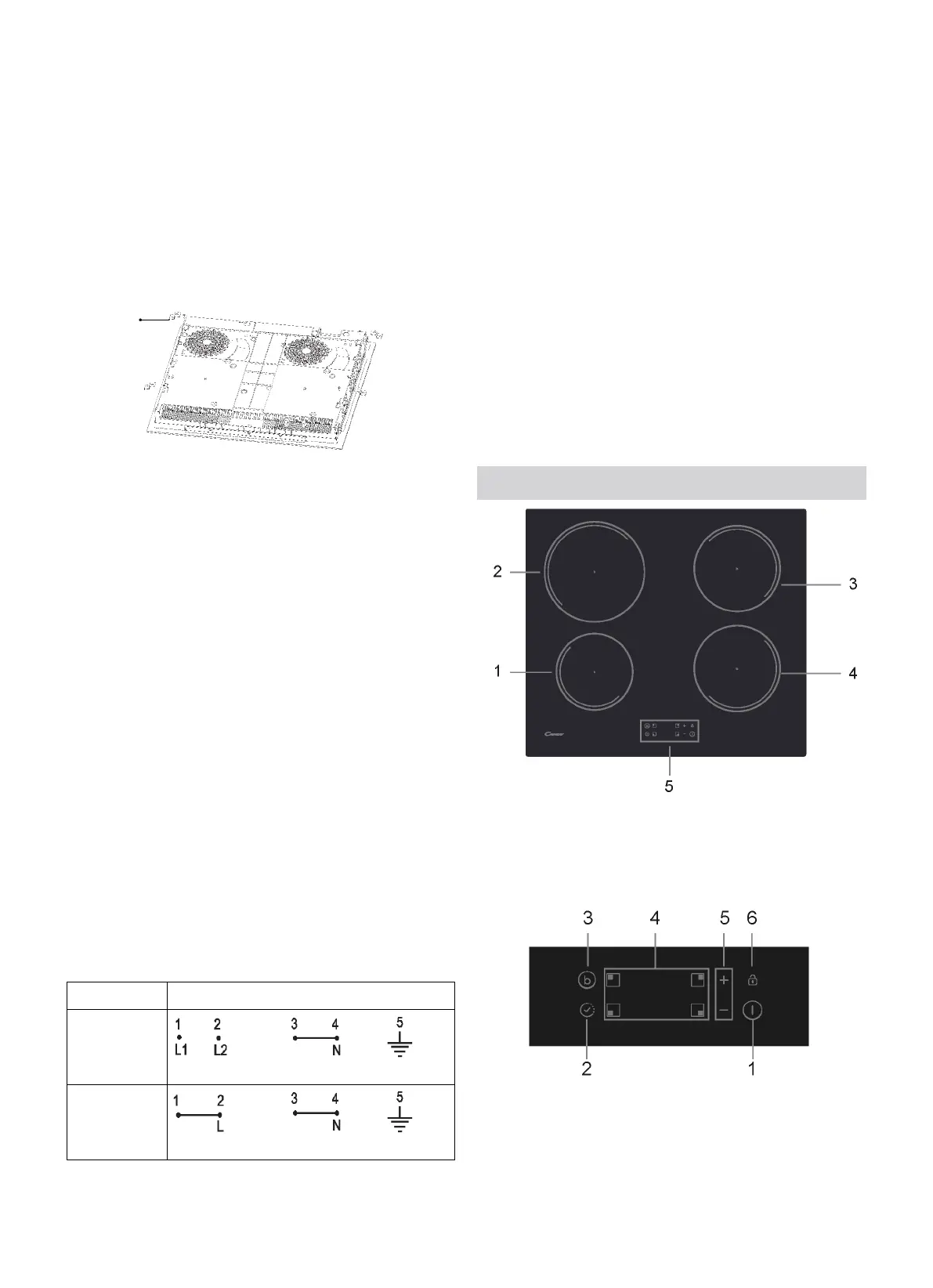

Diagrama da placa de indução:
Zona com máx. de 1300/1500W
Zona com máx. de 1800/2000W
Zona com máx. de 2300/2600W
Zona com máx. de 1800/2000W
Diagrama esquemático do painel de controlo
Comando de seleção da zona
de
aquecimento
Tecla reguladora da
potência/temporizador
