PL-21
Dane techniczne
CI642CWTT/1
4 stref
ie zasilania
220–240 V~, 50–60 Hz
Zainstalowana moc elektryczna
2,5 kW: 2250–2750 W lub
3,0 kW: 2700–3300 W lub
4,5 kW: 4050–4950 W lub
6,5 kW: 5850–7150 W lub
7,4 kW: 6600–7400 W
Wymiary produktu dł. × szer. × wys. (mm)
590 X 520 X 60
Wymiary w przypadku zabudowy A × B
(mm)
560 X 490
Waga i wymiary są przybliżone. Ponieważ stale dążymy do ulepszania naszych produktów,
możemy zmienić specyfikacje i projekty bez wcześniejszego powiadomienia.
Instalacja
Wybór sprzętu instalacyjnego

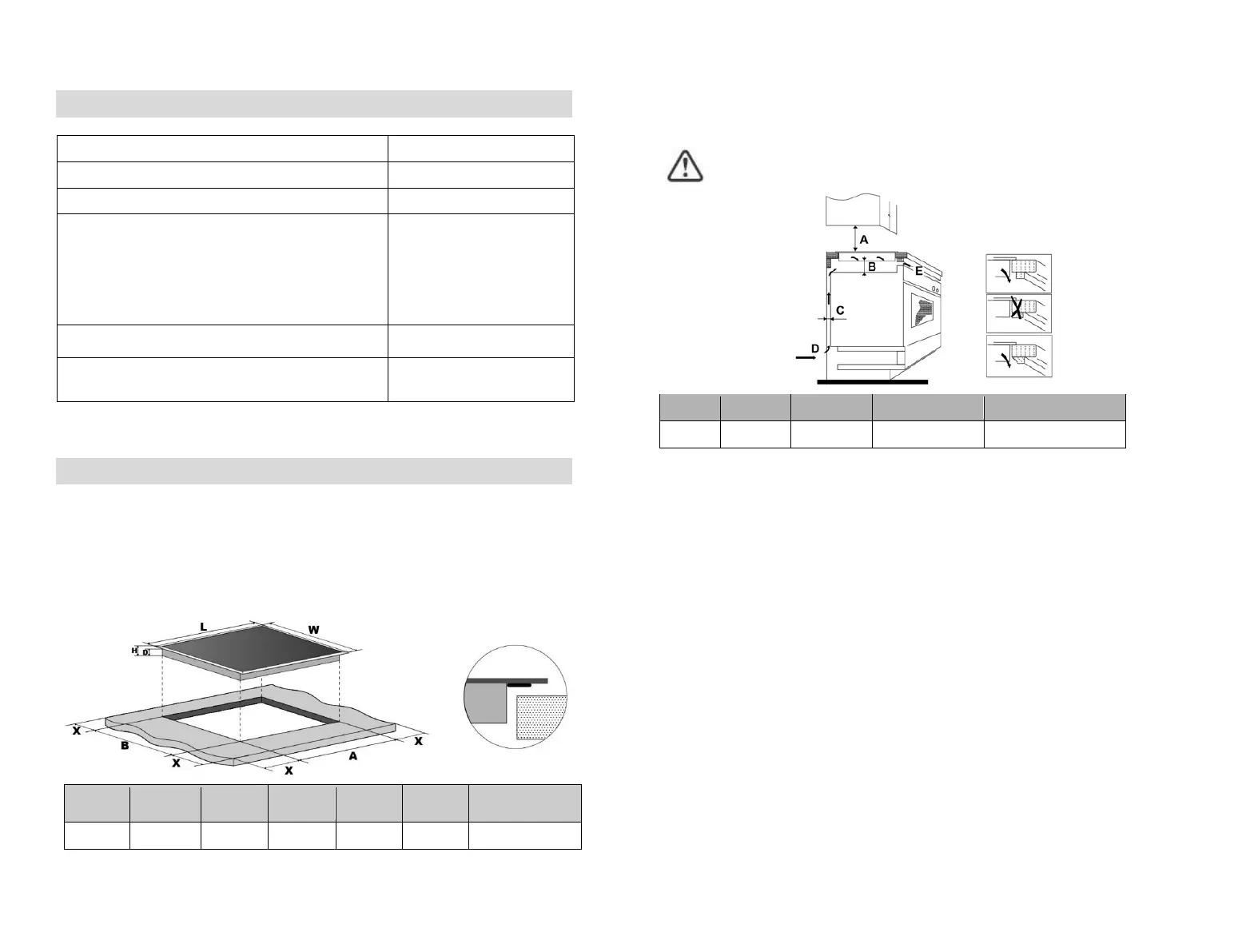

Wyciąć powierzchnię roboczą zgodnie z wymiarami pokazanymi na rysunku.
Do celów instalacji i użytkowania wokół otworu należy zachować co najmniej 5 cm wolnej
przestrzeni.
Należy upewnić się, iż grubość powierzchni roboczej wynosi co najmniej 30 mm
. Należy
wybrać żaroodporny materiał powierzchni roboczej, aby uniknąć dużych odkształceń
spowodowanych promieniowaniem cieplnym z
płyty grzejnej. Jak pokazano poniżej:
dł.
(mm)
szer.
(mm)
wys.
(mm)
gł.
(mm)
A
(mm)
B
(mm)
X
(mm)
590 520 490560
60
56
+5 +5
50 mini
USZCZELKA
PL-22
W każdym przypadku należy upewnić się, iż indukcyjna płyta grzejna jest dobrze
wentylowana oraz że wlot i wylot powietrza nie są zablokowane. Upewnić się, że płyta
indukcyjna jest w dobrym stanie. Jak pokazano poniżej:
Uwaga: bezpieczna odległość pomiędzy płytą a znajdującą się nad płytą
indukcyjną szafką powinna wynosić
co najmniej 760 mm.
A (mm) B (mm) C (mm) D E
760 50 mini 20 mini Wlot powietrza Wylot powietrza 5 mm
Przed zainstalowaniem płyty należy upewnić się, że:
• powierzchnia robocza jest równa i wypoziomowana, a żadne elementy konstrukcyjne
nie zakłócają wymagań dotyczących przestrzeni;
• blat roboczy wykonany jest z żaroodpornego materiału;
• jeśli płyta jest zainstalowana nad piekarnikiem, piekarnik ma wbudowany wentylator
chłodzący;
• instalacja będzie spełniać wszystkie wymagania dotyczące bezpiecznej odległości i
obowiązujących norm oraz przepisów;
• odpowiedni rozłącznik izolacyjny zapewniający całkowite odłączenie od zasilania
elektrycznego jest wbudowany w stałą instalację elektryczną, zamontowany jest i
umieszczony zgodnie z lokalnymi zasadami i przepisami dotyczącymi tego typu
instalacji.
Rozłącznik izolacyjny musi być rozłącznikiem zatwierdzonego typu, a odstęp między
stykami rozłącznika musi wynosić co najmniej 3 mm na wszystkich biegunach (lub na
wszystkich przewodach aktywnych [fazowych], jeśli lokalne przepisy dotyczące
instalacji elektrycznej pozwalają na taką zmianę wymagań);
• rozłącznik izolacyjny będzie łatwo dostępny dla klienta, gdy płyta zostanie
zainstalowana;
• w razie wątpliwości dotyczących instalacji należy się skonsultować z lokalnymi
urzędem nadzoru budowlanego i zapoznać z przepisami;
• na powierzchniach ścian otaczających płytę zastosowane są żaroodporne i łatwe do
czyszczenia elementy wykończeniowe (np. płytki ceramiczne).
Po zainstalowaniu należy upewnić się, że:
• kabel zasilający nie jest dostępny przez drzwi szafki lub szuflady;
