HR-6
Napomena: Radi sigurnosti, razmak između
ploče za kuhanje i bilo kojeg kuhinjskog
ormarića iznad nje mora iznositi
najmanje 760 mm.
3. Pričvrstite ploču za kuhanje na radnu
površinu pomoću četiri nosača na dnu
ploče. Položaj nosača možete namjestiti
prema debljini radne površine.
Upozorenja:
(1) Indukcijsku ploču mora ugraditi za to prikla-
dno kvalificirana osoba. Imamo svoje
kvalificirano osoblje za ugradnju.
Nikad ne pokušavajte sami ugraditi uređaj.
(2) Indukcijska se ploča za kuhanje ne smije
ugraditi iznad hladnjaka, zamrzivača,
perilica posuđa ili sušilica rublja.
(3) Indukcijsku ploču treba ugraditi tako
da je moguće optimalno zračenje topline.
(4) Zid i područje iznad ploče za kuhanje
trebaju moći izdržati toplinu.
(5) Radi izbjegavanja bilo kakvog oštećenja,
sendvič sloj i ljepilo moraju biti otporni
na toplinu.
4. Spajanje na sustav napajanja
Utičnicu treba spojiti u skladu s odgovarajućom
normom ili na jednopolni prekidač strujnog
kruga. Način spajanja prikazan je na slici 3.
Napon Spajanje žica
380 – 415 V 3 N~
Crna Smeđa Plava Žuta/zelena
220 – 240 V~
Crna i Smeđa Plava Žuta/zelena
Slika (3)
Ako je kabel oštećen ili ga treba zamijeniti,
to treba obaviti tehničar službe za pomoć
nakon prodaje uporabom odgovarajućih
alata radi izbjegavanja bilo kakvih nesreća.
Ako se uređaj spaja izravno na elektroener-
getsku mrežu, treba ugraditi višepolni prekidač
strujnog kruga uz razmak od najmanje 3 mm
između kontakata.
Osoba koje ugrađuje uređaj treba se pobrinuti
za ispravno električno spajanje te da je spoj
u skladu sa sigurnosnim propisima.
Kabel ne smije bit savijen ni pritisnut.
Kabel treba redovito provjeravati i može
ga zamijeniti samo prikladno kvalificirana osoba.

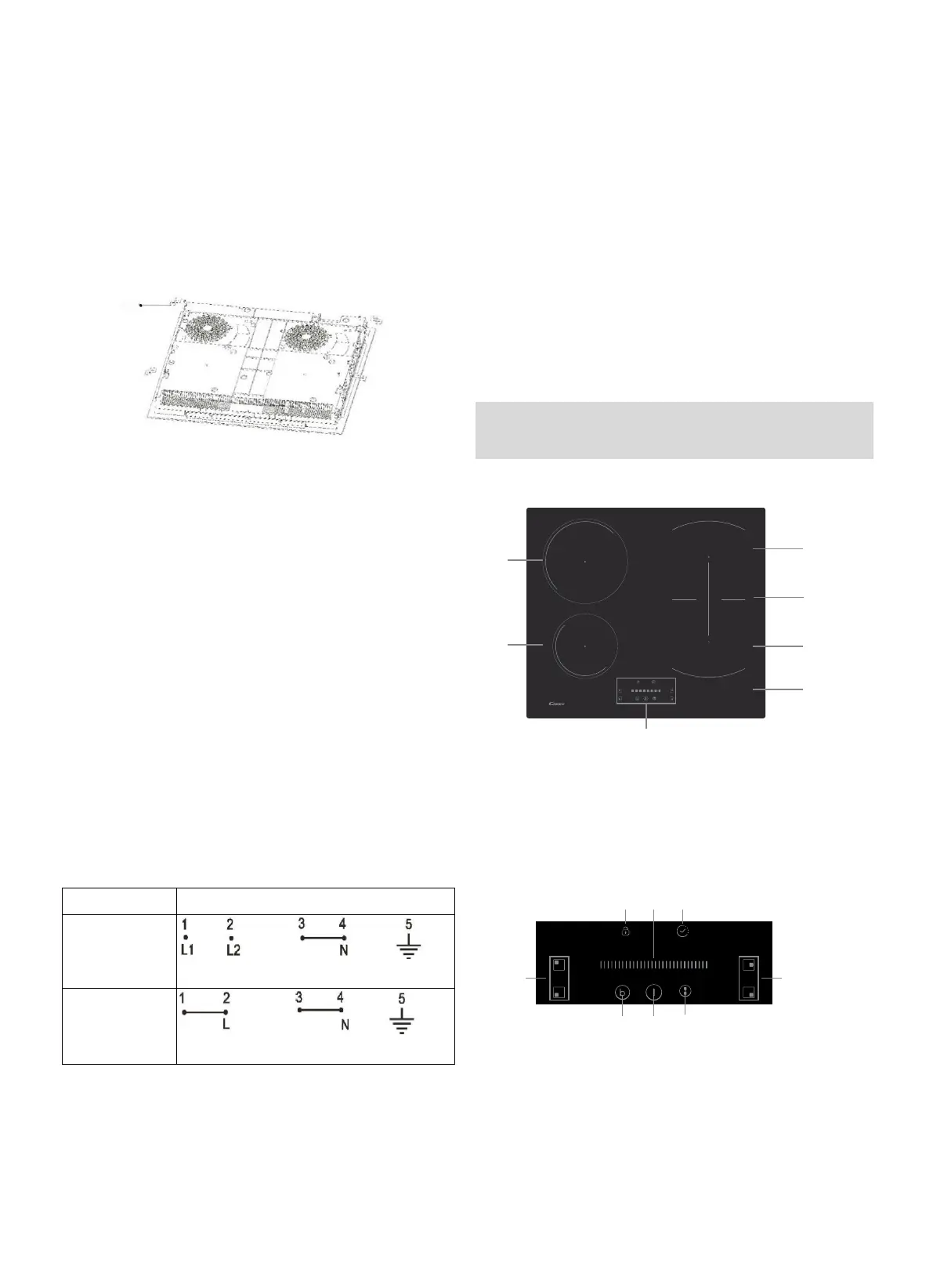

Dijagram indukcijske ploče
za kuhanje:
1. Maks. 1400 W/1500 W zona 4. Maks. 1800 W/2000 W zona
2. Maks. 2400 W/2600 W zona 5. Maks. 1800 W/2000 W zona
3. Maks. 3000 W/3600 W zona 6. Staklena ploča
7. Upravljačka ploča
Shematski prikaz upravljačke ploče
1. Uključivanje/isključivanje 4. Odabir zone zagrijavanja
2. Upravljački element
fleksibilnog područja
5. Upravljački element
za zaključavanje tipki
3. Povećanje snage 6.
Upravljanje vremenskim
programatorom
7. Upravljanje dodirom klizača snage /
vremenskog programatora
Nosač
4
5
3
1
67
5
4
1
2
7
6
3
2
4
