Candy CTP6SC4/E1 - Page 25

POZN.: Pro zajištění bezpečnosti by
mezera mezi varnou deskou a jakoukoli
skříňkou nad ní měla být nejméně
760 mm.

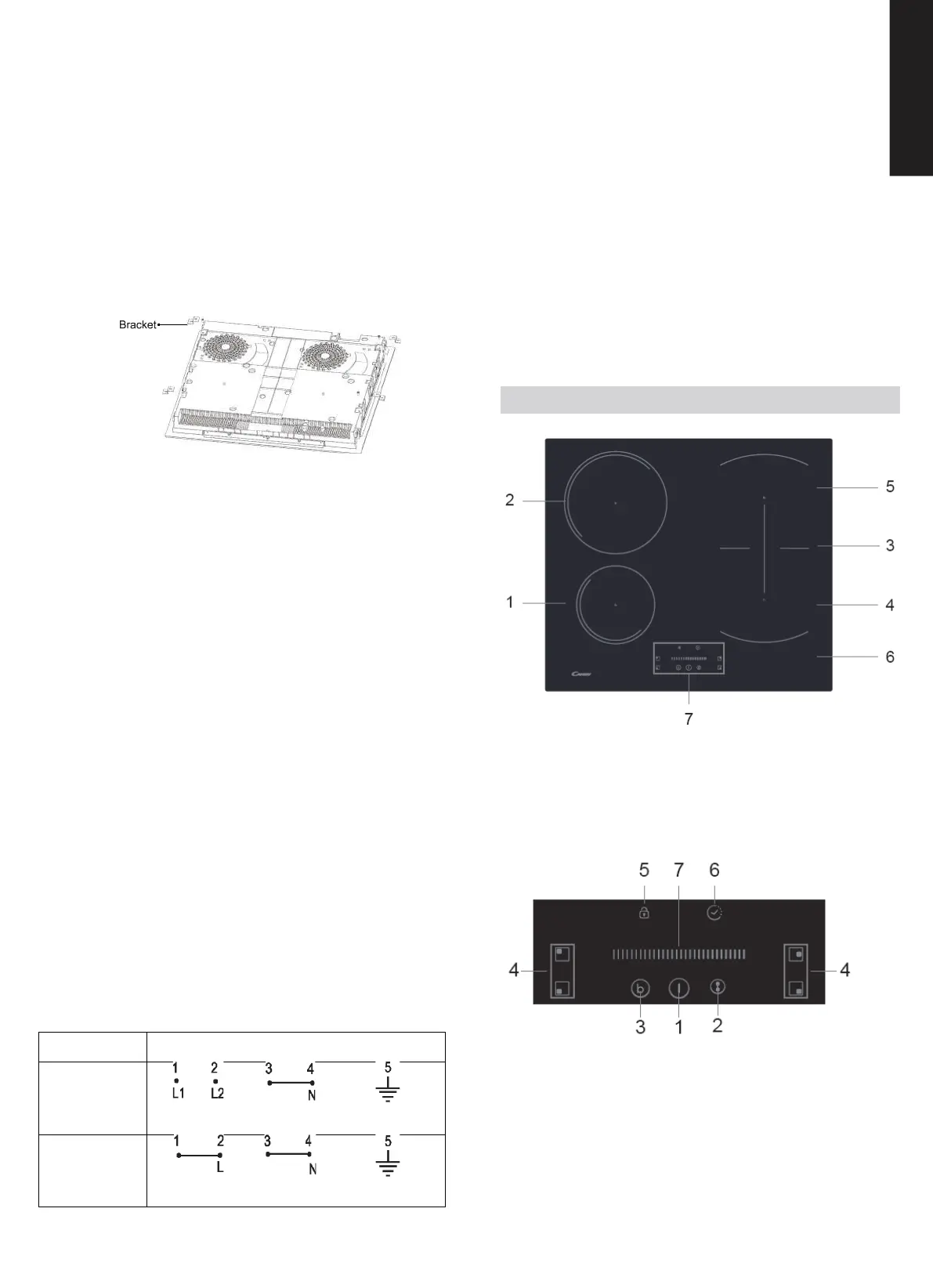

3. Varnou desku připevněte k pracovní
desce pomocí čtyř držáků na spodní
straně varné desky. Polohu držáků lze
nastavit podle tloušťky horní strany.
Varování:
(1) Indukční varná deska musí být
nainstalována řádně kvalifikovanými
instalačními pracovníky. Nikdy se
nepokoušejte nainstalovat spotřebič
sami.
(2) Varná deska se nesmí instalovat nad
chladničky, mrazničky, myčky nádobí ani
sušičky.
(3) Varnou desku je nutné nainstalovat tak,
aby bylo možné optimální vyzařování
tepla.
(4) Stěna a plocha nad varnou deskou
musí být schopna odolat teplu.
(5) Aby se zabránilo případnému
poškození, musí být sendvičová vrstva
a lepidlo odolné vůči teplu.
4. Připojení k přívodu napájení
Zásuvka musí být připojena v souladu s
příslušnou normou k jednopólovému jističi.
Způsob připojení je znázorněn na obrázku 3.
Napětí Připojení vodičů
380–415V 3N~
Černá Hnědá
Modrá
Žlutá/zelená
220–240~
Černá Hnědá
Modrá
Žlutá/zelená
Je-li kabel poškozen nebo je třeba jej vyměnit,
musí to provést poprodejní technik s využitím
vhodných nástrojů, aby se předešlo nehodám.
Je-li spotřebič připojen přímo k elektrické síti,
musí být nainstalován vícepólový jistič s
minimálním mezerou 3 mm mezi kontakty.
Instalační technik musí zajistit provedení
správného elektrického připojení v souladu s
bezpečnostními předpisy.
Kabel nesmí být nikde ohnutý ani stlačený.
Musí se pravidelně kontrolovat a smí ho
vyměnit pouze řádně kvalifikovaná osoba.
Schéma indukční varné desky:
1. Zóna max. 1400 W / 1500 W
2. Zóna max. 2400 W / 2600 W
3. Zóna max. 3000 W / 3600 W
7. Ovládací panel
4. Zóna max. 1800 W / 2000 W
5. Zóna max. 1800 W / 2000 W
6. Skleněná deska
Schematický diagram ovládacího panelu
1. Ovladač ON/OFF
(Zap/Vyp)
2. Ovladač flexibilní oblasti
3.
Bost
4. Ovladače volby varné zóny
5. Ovladač zablokování tlačítek
6.
Ovladač časovače
7. Dotykové ovládání posuvníku výkonu /
minutky
ČEŠTINA
CS-6
