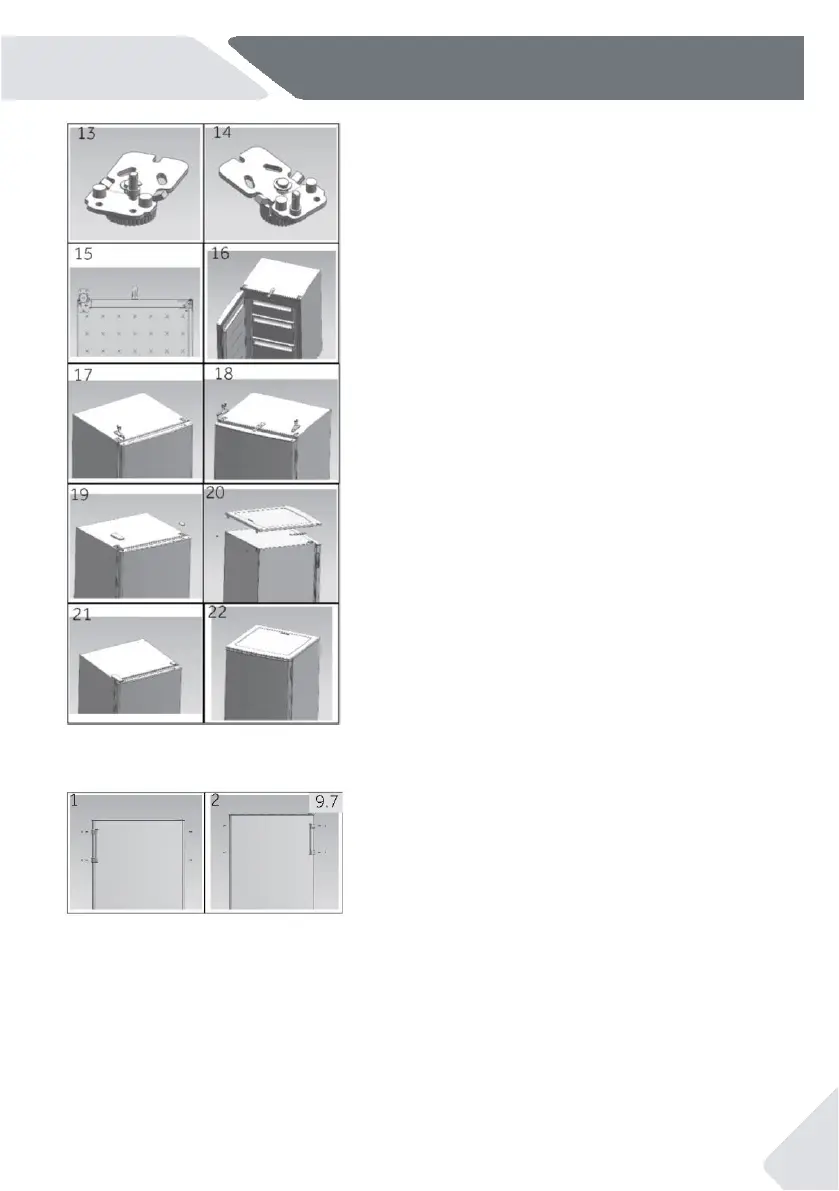

13. Távolítsa el a zsanér tengelyét.
14. Rögzítse a zsanér tengelyét a következő furatba.
15. Rögzítse a zsanért a szekrény ellentétes pozíciójába
4 csavarral, illetve szerelje fel az állítható lábakat.
16. Szerelje vissza az ajtót.
17. Rögzítse a felső zsanért 3 csavarral (CUQS 513EWH/
CUQS 513EW esetén).
18. Rögzítse a 2 felső zsanért 6 csavarral (CUQS 58EWH/
CUQS 58EW esetén).
19. Rögzítse a zsanérfurat fedelét és a bal felső zsanér
fedelét (CUQS 513EWH/CUQS 513EW esetén).
20. Rögzítse a felső burkolatot 2 csavarral (CUQS 58EWH/
CUQS 58EW esetén).
21. Kész (CUQS 513EWH/CUQS 513EW esetén).
22. Kész (CUQS 58EWH/CUQS 58EW esetén).
Összeszerelési lépések (9.7. ábra):
1. Távolítsa el a 2 fogantyúfedelet, 2 csavart és a fogantyú
szerelvényt az ajtó bal oldaláról. Távolítsa el a 2 furatdugót
az ajtó jobb oldaláról.
2. Rögzítse a fogantyú szerelvényt 2 csavarral az ajtó jobb
oldalához, majd a 2 fogantyúfedelet. Rögzítse a 2 furatdugót
az ajtó bal oldalára.
3. Kész.
