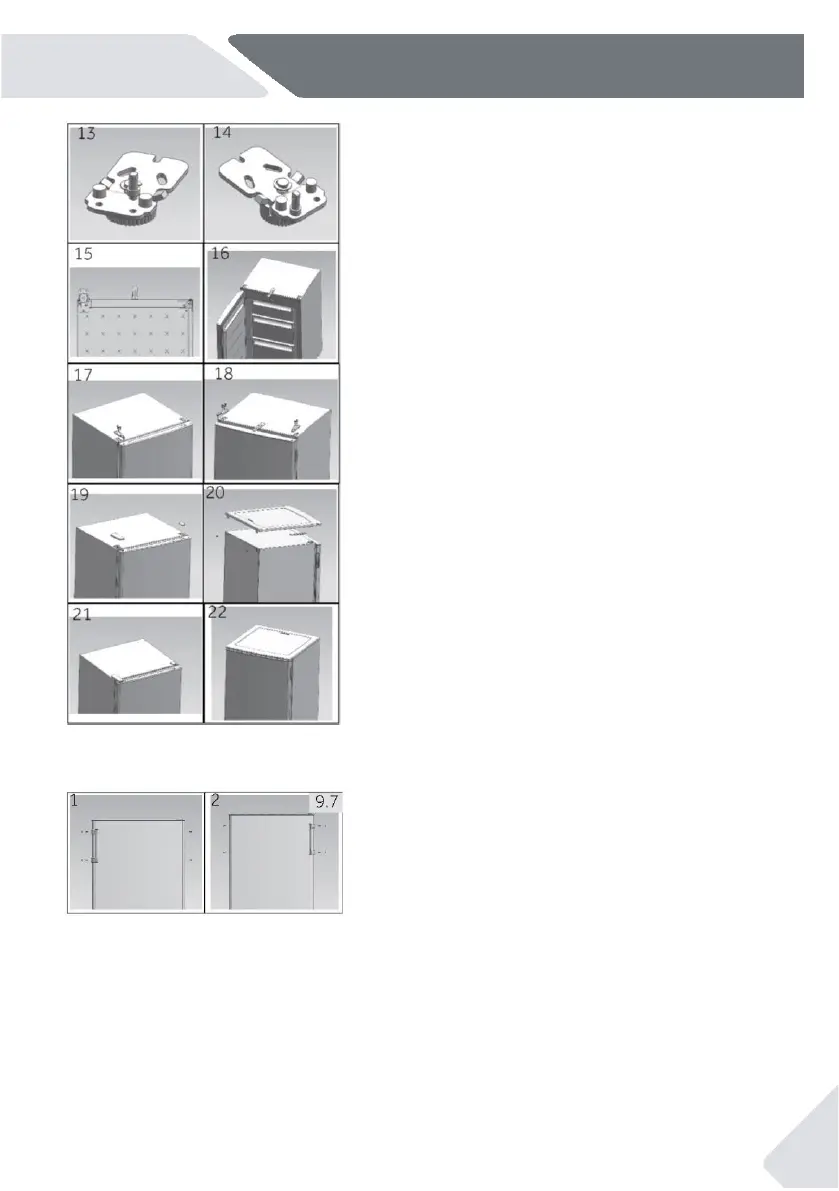

13. Rimuovere l'asta della cerniera.
14. Fissare l'asta della cerniera sul foro successivo.
15. Fissare la cerniera nella posizione opposta dell'elettro-
domestico con le 4 viti e rimontare i piedini regolabili.
16. Montare lo sportello.
17. Fissare la cerniera superiore con 3 viti (per CUQS
513EWH/CUQS 513EW).
18. Fissare le 2 cerniere superiori con 6 viti (per CUQS
58EWH/CUQS 58EW).
19. Fissare il coperchio del foro della cerniera e il coperchio
della cerniera superiore sinistra (per CUQS 513EWH/
CUQS 513EW).
20. Fissare il coperchio superiore con le 2 viti (per CUQS
58EWH/CUQS 58EW).
21. A questo punto, l'operazione è terminata (per CUQS
513EWH/CUQS 513EW).
22. A questo punto, l'operazione è terminata (per CUQS
58EWH/CUQS 58EW).
Procedura di montaggio (Fig. 9.7):
1. Rimuovere i 2 coperchi della maniglia, le 2 viti e il gruppo
maniglia dal lato sinistro dello sportello. Rimuovere i 2 tappi
dei fori dal lato destro dello sportello.
2. Fissare il gruppo maniglia con le 2 viti e i 2 coperchi della
maniglia sul lato destro dello sportello. Inserire i 2 tappi
dei fori sul lato sinistro dello sportello.
3. A questo punto, l'operazione è terminata.
