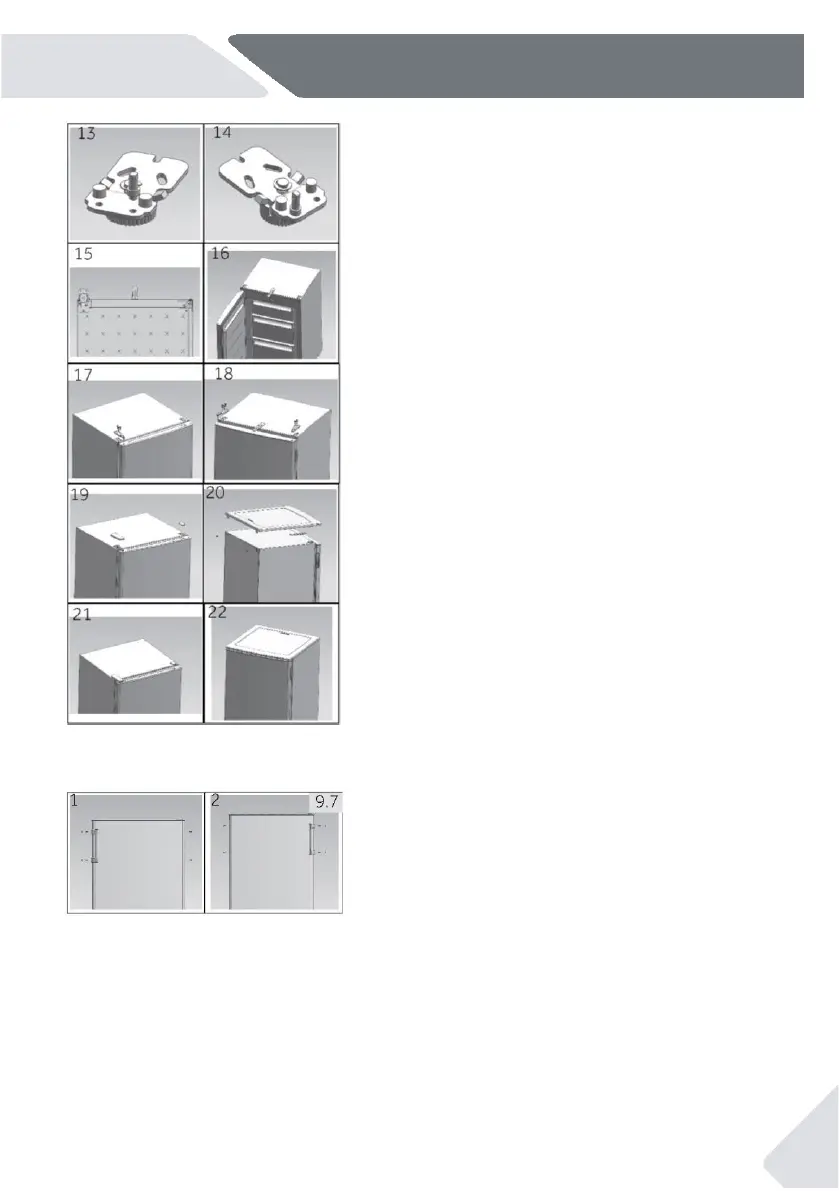

13. Retire o eixo da dobradiça.
14. Prenda o eixo da dobradiça no orifício seguinte.
15. Prenda a dobradiça na posição oposta do armário
com 4 parafusos e pés ajustáveis.
16. Monte a porta.
17. Prenda a dobradiça superior com 3 parafusos (disponível
para CUQS 513EWH/CUQS 513EW).
18. Prenda as 2 dobradiças superiores com 6 parafusos
(disponível para CUQS 58EWH/CUQS 58EW).
19. Prenda a tampa do orifício da dobradiça e a tampa da
dobradiça esquerda superior (disponível para CUQS
513EWH/CUQS 513EW).
20. Prenda a tampa superior com 2 parafusos (disponível
para CUQS 58EWH/CUQS 58EW).
21. Acabado (disponível para CUQS 513EWH/CUQS 513EW).
22. Acabado (disponível para CUQS 58EWH/CUQS 58EW).
Passos de montagem (Fig. 9.7):
1. Remova as 2 tampas de pegas, os 2 parafusos e o
conjunto da pega do lado esquerdo da porta. Remova
os 2 tampões dos orifícios do lado direito da porta.
2. Prenda o conjunto da pega com 2 parafusos no lado
direito da porta e as 2 tampas das pegas. Prenda os
2 tampões dos orifícios no lado esquerdo da porta.
3. Terminado.
