Tabele A
Tipo di queimador
Ø recipiente
(cm)
AUX
SR
R
UR
10 - 18
12 - 22
16 - 26
16 - 26
Auxiliar
Semi r pido-á
R pidoá
Energia
(kW)
1,00
1,75
2,70
3,50
G20/20 mbar
(Metano)
95 l/h
167 l/h
257 l/h
334 l/h
G30/28-30 mbar
(LPG)
73 g/h
127 g/h
196 g/h
255 g/h
46 PT
2.3. ADAPTAÇÃO DA PLACA A DIFERENTES
TIPOS DE GÁS
• remova as grelhas e os queimadores
Para adaptar a placa aos diferentes tipos de gás deverá executar as
operações que passamos a descrever em seguida:
• insira uma chave hexagonal (7 mm) no suporte do queimador
()Figura 7
• Desenrosque o injector e substitua-o por um que seja adequado ao
tipo de gás que vai ser utilizado (consulte atabeladostipos de gás.)
2.4. REGULAÇÃO DA ALTURA MÍNIMA
DA CHAMA
Servindo-se de uma chave de fendas pequena, pode ajustar a
posição do parafuso da forma indicada na Figura 9.
Sempre que o gás disponível for o gás GPL (gás de garrafa), o
parafuso de regulação da chama piloto tem de ser rodado (para a
direita) até prender.
Depois de acender os queimadores, rode o botão de comando para a
posição correspondente ao mínimo e remova o botão da placa (basta
aplicar uma pressão ligeira).
Se rodar o parafuso para a direita está a reduzir o fluxo de gás, e se o
rodar para a esquerda está a aumentá-lo. Ajuste o parafuso desta
forma até obter uma chama com uma altura aproximada de 3a4mm
e, em seguida, volte a montar o botão decomando.
Depois de ter regulado a placa para o tipo de gás que vai ser utilizado,
substitua a placa de características antiga, com os dados relativos ao
gás para que a placa estava preparada, pela placa adequada ao tipo
de gás para que a placa foi regulada (esta placa é fornecida com a
placa).
IMPORTANTE: faça uma verificação final de fugas nas ligações
dos tubos utilizando uma saponária. Nunca utilize uma chama.
Igualmente, certifique-se que o tubo flexível não está em
contacto com uma peça móvel do armário (por exemplo, gaveta)
e que não está situado onde possaserdanificado.
Aviso: Se cheirar a gás perto deste equipamento, desligue a
alimentação de gás do equipamento e contacte directamente o
técnico. Não procure a fuga com uma chama viva.
3.1. COMO UTILIZAR O QUEIMADOR DE GÁS
O sistema de ignição continuará a gerar faíscas enquanto o botão de
controlo estiver a ser pressionado
° pressione e rode o botão para a esquerda no sentido do símbolo de chama
maior e mantenha pressionado durante 5s depois da ignição.
Para acender os queimadores:
° coloque um fósforo ou um isqueiro aceso próximo do queimador e
pressione e rode o botão para a esquerda no sentido do símbolo de chama
maior e mantenha pressionado durante 5s depois da ignição.
Aviso: Se não houver eletricidade no aparelho para acender o queimador,
deve-se usar um fósforo ou um isqueiro da seguinte forma:
Antes de ligar a placa de gás, verifique se os queimadores e as tampas dos
queimadores estão colocadas corretamente na sua posição.
CONSELHOS GERAIS
Esta placa está equipada com ignição eletrónica para acender o queimador.
Para assegurar os melhores resultados possíveis, deverá ter o cuidado de
ajustar o tamanho dos recipientes de fundo plano ao tamanho dos
queimadores de gás, conforme pode ver na tabela abaixo. TabelaA.
Aviso: Se após 5s o queimador não acender, deixe de operar o dispositivo e
aguarde pelo menos 1 minuto antes de tentar acender o quaiemador
novamente.
Sempre que utilizar recipientes pequenos, regule o queimador de modo a
que a chama não saia pelos lados do recipiente. Nunca utilize recipientes
com um fundoconcave ou convexo.
AVISO: Se um queimador se apagar acidentalmente, rode o botão
para a posiçãode desligado e espere pelo menos 1 minuto antes de o
voltar a tentarligar.
Se, com o passar do tempo, as torneiras do gás ficarem perras é
necessário lubrificá-las.
Trata-se de uma operação que só deve ser levada a cabo por um
técnico devidamente qualificado.
3. UTILIZAÇÃO DA PLACA INSTRUÇÕES
PARA O UTILIZADOR
Esta placa só pode ser utilizada para o fim para que foiconcebida, ou seja,
para uma utilização doméstica, sendo qualquer outra utilização
considerada imprópria e, por conseguinte, perigosa. O fabricante declina
toda e qualquer responsabilidade por danos decorrentes de uma
utilização imprópria daplaca.

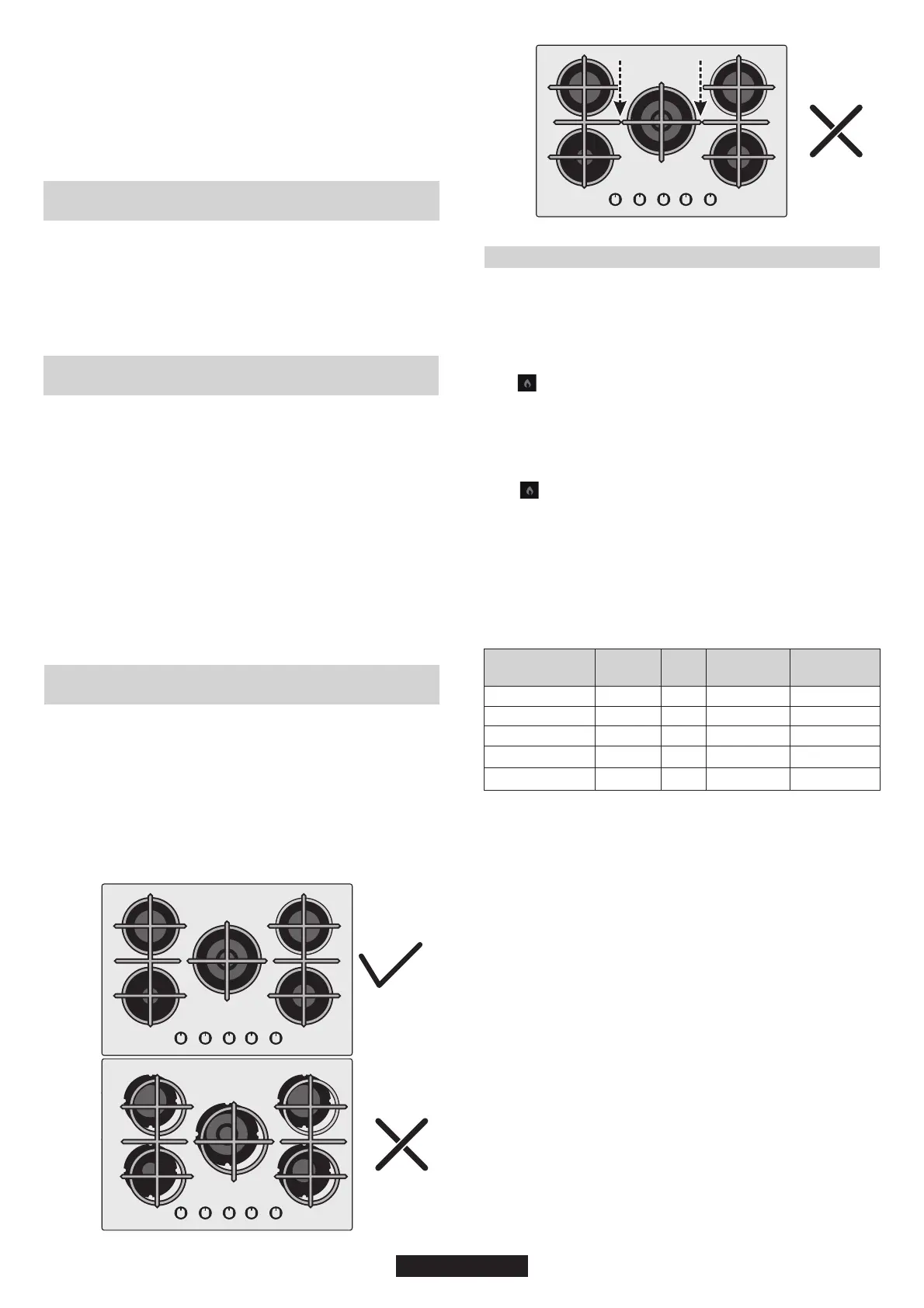

Se estiver a usar grelhas de ferro fundido; por baixo da grelha é
indicada a posição. Assegurar que a grelha exata é usada na posição
correta.
Antes de usar o queimador, assegurar que os contornos da grelha se
centram com o queimador como na figura abaixo.
DC 4 kW MONO
16 - 26
4,00
381 l/h
291 g/h
