A. Táblázat
Égőfej típusa
Edény/fazék
átmérője (cm)
AUX
SR
R
UR
10 - 18
12 - 22
16 - 26
16 - 26
Kiegészítő égőfej
Középerős égőfej
Erős égőfej
Teljesít-
mény(kW)
1,00
1,75
2,70
3,50
G20/20 mbar
(metán)
95 l/h
167 l/h
257 l/h
334 l/h
G30/28-30 mbar
(kisnyomású gáz)
73 g/h
127 g/h
196 g/h
255 g/h
50 HU
2.3. A TŰZHELYLAP ÁTÁLLÍTÁSA KÜLÖNBÖZŐ
GÁZTÍPUSOKHOZ
A tűzhelylap különböző gáztípusokhoz történő átállításához végezze
el a következőket:
• vegye le a rácsokat és az égőfejeket;
• csavarozza ki a fúvókát, és cserélje ki a felhasználandó gázhoz
alkalmas fúvókával (lásd a gáztípus táblázatot).
• helyezze be a csavarkulcsot (7 mm) az égőfejtartóba ;(7. Ábra)
2.4. A MINIMÁLIS LÁNGMÉRET BEÁLLÍTÁSA
Ha kisnyomású gázt használ, a lángbeállító csavart az óramutató
járásával megegyező irányba (jobbra) a legszélső állásig kell
elfordítani.
Az új gázbeállítás elvégzése után cserélje ki a készüléken lévő régi
géptörzslapot a megfelelő, beszabályozott gáztípusra vonatkozó
(tűzhelylappal együtt szállított) géptörzslappal.
Az égőfejek meggyújtása után fordítsa el a szabályozógombot a
minimális állásba, majd pedig vegye le a gombot (enyhe nyomással
ez könnyen elvégezhető).
Egy kis „kapocscsavarhúzóval” állítható be a szabályozócsavar a 9.
ábrán látható módon. A csavar óramutató járásával megegyező
irányba (jobbra) fordításával csökken a gázáramlás, az óramutató
járásával ellenkező irányba (balra) fordításával pedig növekszik.
Ezzel a beállítással alakítson ki körülbelül 3-4 mm-es lángot, majd
pedig tegye vissza a szabályozógombot.
3. A TŰZHELYLAP HASZNÁLATA
FELHASZNÁLÓI UTASÍTÁSOK
Ha öntöttvas rácsokat használ, a rács alatti részen látható a helyes
pozíció. Győződjön meg róla, hogy a pontos rácsot a megfelelő
helyzetben használja.
A készüléket csak rendeltetésszerűen, háztartási célra szabad
használni, az ettől eltérő használat nem minősül megfelelőnek, és
ezért veszélyes lehet. A gyártó nem vállal felelősséget a helytelen
használatból eredő károkért és veszteségekért.

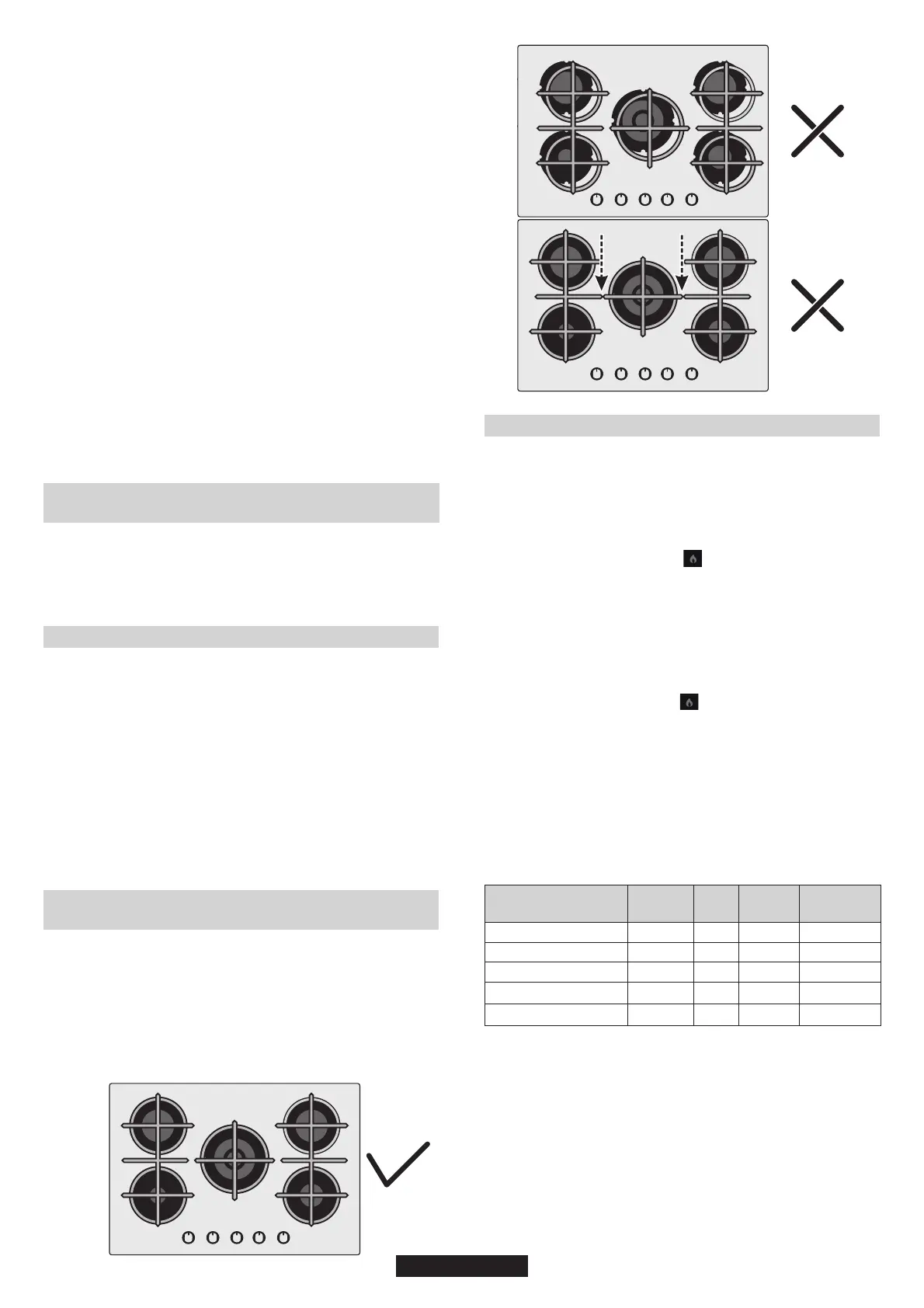

Az égő használata előtt győződjön meg róla, hogy a rács peremei
középpontjában legyen az égő, amint azt az alábbi ábra ismutatja.
3.1. A GÁZÉGŐ HASZNÁLATA
Figyelem: Ha nincs a tűzhelynek elektromos áramellátása a gázégő
begyújtásához, használjon gyufát vagy öngyújtót, és járjon el az
alábbiak szerint:
° nyomja be, és fordítsa a gombot az óramutató járásával ellentétes
irányba, a nagyobb láng irányába , és tartsa benyomva 5 mp-ig a
begyújtást követően.
A gáztűzhely bekapcsolása előtt ellenőrizze, hogy a gázégők és az
égőfejek megfelelő helyen vannak.
Agázégők begyújtásához kövesse azalábbiakat:
ÁLTALÁNOS TANÁCS
° tartson a gázégőközelébe egy meggyújtott gyufát vagy öngyújtót
Atűzhely elektromosan gyújtja bea gázégőt.
A legjobb eredmény elérése érdekében használjon lapos felületű
főzőedényeket. Az edények felülete feleljen meg a gázégő méretének
az alábbiak szerint. A. Táblázat
° nyomja be, és fordítsa a gombot az óramutató járásával ellentétes
irányba, a nagyobb láng irányába , és tartsa benyomva 5 mp-ig a
begyújtást követően.
Figyelem: Ha bármely esetben 5 mp elteltével nem gyulladt be a
gázégő, engedje el a gombot, és várjon 1 percet, mielőtt ismét
megpróbálná begyújtani.
A begyújtórendszer folyamatosan szikrákat generál, amíg a
vezérlőgombot nyomva tartják.
B: 1/2 tömítés
2) Húzza meg a csatlakozásokat a csavarkulccsal, és csavarja a
csöveket a helyükre.
A: 1/2 dugós illesztődarab hengeres
Hengeres-hengeres
FONTOS! A csővezeték végleges szivárgásellenőrzését
szappanos oldattal vé LÁNG HASZNÁLATA TILOS!
Ügyeljen arra is, hogy a rugalmas tömlő ne érintkezzen a
szekrény mozgó alkatrészeivel (például fiókkal), illetve ne
helyezkedjen el sérülésveszélyes területeken.
gezze el.
A rugalmas tömlőt úgy kell felszerelni, hogy ne érintkezzen a burkolat
mozgó részeivel (például egy fiókkal), és ne haladjon át olyan helyen,
ahol összenyomódhat.
3) Tegye fel a szerelvényt (C) a fővezetékre merev rézcső vagy
rugalmas acélcső segítségével.
A tűzhelylap esetleges sérüléseinek elkerülése érdekében a
telepítést az alábbi sorrendben végezze :(6. Ábra)
1)Az ábra szerint az alábbi sorrendben szerelje össze az
alkatrészeket:
C: 1/2 hüvelyes illesztődarab kúpos-hengeres vagy
Figyelmeztetés: Ha gázszagot érez a készülék közelében, kapcsolja
ki a készülék gázellátását és haladéktalanul hívjon szerelőt. Ne
keresse nyílt lánggal a szivárgás helyét.
Ha a tűzhelylapot rugalmas tömlővel csatlakoztatja a hálózatra,
ügyeljen arra, hogy a tömlő hossza ne haladja meg a2métert.
Ezt a műveletet csakszakképzettszerelők végezhetik.
A kisebb edények esetében a gázégőt úgy kell beszabályozni, hogy a
láng ne nyúljon túl az edény alaplapján. Kerülje a homorú és a domború
fenekű edények használatát.
FIGYELMEZTETÉS: Ha a láng véletlenül elalszik, fordítsa a
gombot kikapcsolt helyzetbe, és legalább 1 percig ne
próbálkozzon az újragyújtással.
Ha az évek folyamán a gázcsapok szorossá válnak, akkor el kell
végezni kenésüket.
DC 4 kW MONO
16 - 26
4,00
381 l/h
291 g/h
