14
Installation de votre hotte ilot.

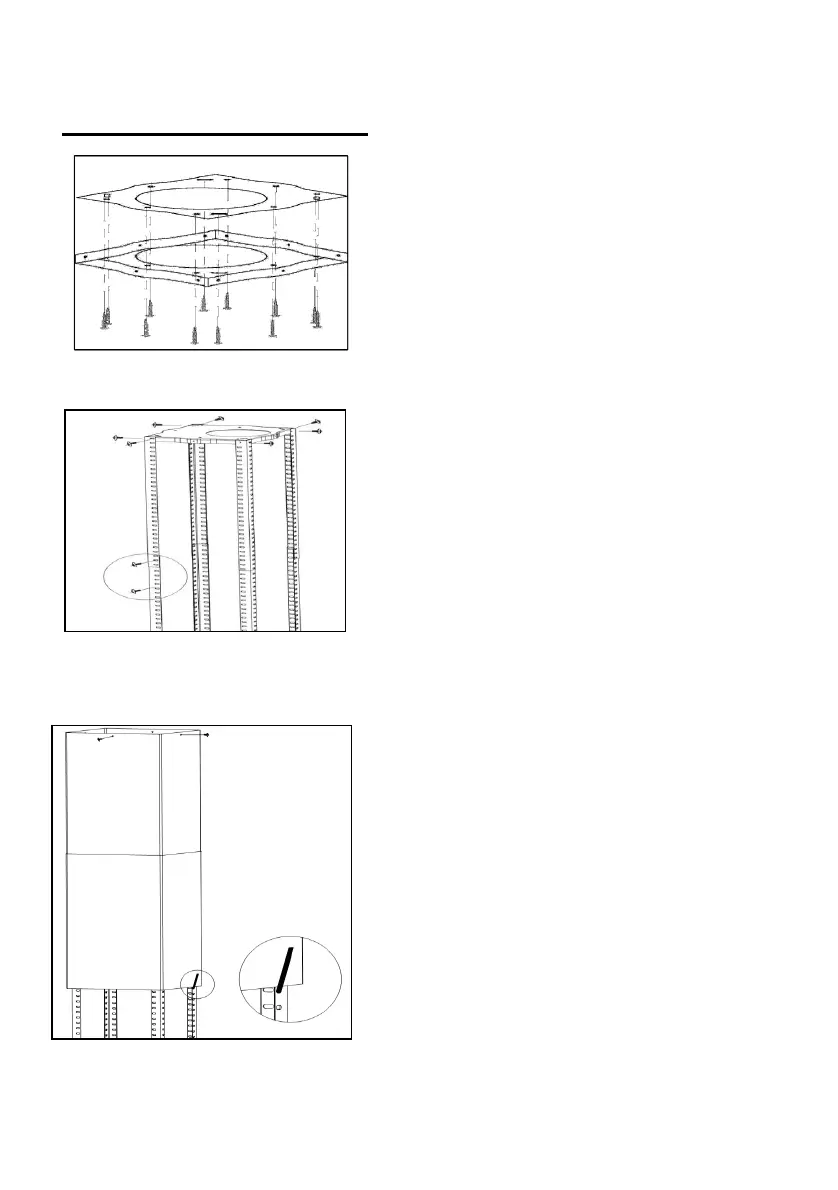

1)Placer la plaque s'accrochant au
plafond et marquez la position des
trous de vis, puis vissez.
La plaque doit être solidement fixée au
plafond.
11 vis ST6 pour les plafonds
en bois
8 vis d'expansion pour les
plafonds en ciment
2)Fixer les barres angulaires à la
plaque, pour cela utiliser 8 vis M5
3) Etendre les barres angulaires à la
hauteur requise, fixez les ensuite à
l’endroit indiqué sur les schémas en
utilisant 16 vis M5 et des vis avec des
rondelles métalliques.
Important : les barres angulaires doivent obligatoirement se chevaucher
d’au moins 100 mm.
4) Si votre hotte aspirante va être
utilisée en mode évacuation
externe, vous devez connecter le
tuyau de canalisation à
l'adaptateur de plafond.
Fixez la section de cheminée
supérieure à la plaque en
utilisant 4 vis découvrantes.
Faites glisser la section de
cheminée inférieure sur les barres
angulaires jusqu'à ce qu'elle soit
juste au-dessous de la section de
cheminée supérieure.
