33

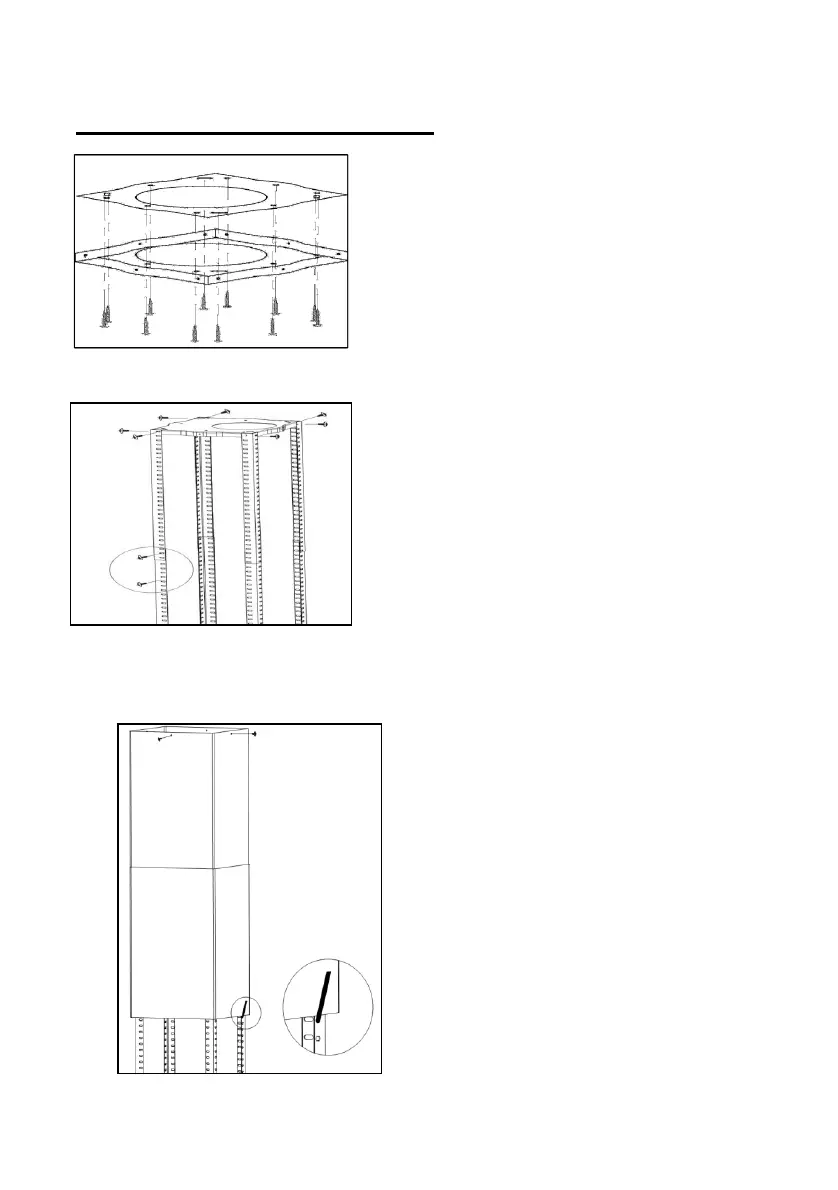

Instalação e montagem no tecto
1)Posicione a placa no tecto e marque
as posições dos orifícios dos
parafusos.
Esta placa deve ser segura e
firmemente fixada ao tecto,
11 x ST6 (40 mm) parafusos para
aparafusar em placa de madeira
8 x parafusos de expansão para
placa de
Cimento
2) Fixe as barras dos cantos à placa
de suspensão com os parafusos 8 x
M5.
3) Estenda as barras até à altura
pretendida e depois fixe-as na
correcta posição usando os parafusos
16 x M5 e as porcas com as arruelas
de metal.
IMPORTANTE: as barras dos cantos devem estar sobrepostas pelo
menos 100 mm.
4) Se a chaminé vai ser
usada no modo de extracção,
então é neste momento que
deve ligar o tubo de saída de
ar ao adaptador no tecto.
Fixe a parte de cima da
chaminé ao adaptador no
tecto, usando os 4 parafusos
ST.
Deslize a parte de baixo da
chaminé pelas barras para
que esta fique logo abaixo
da parte superior da
chaminé.
