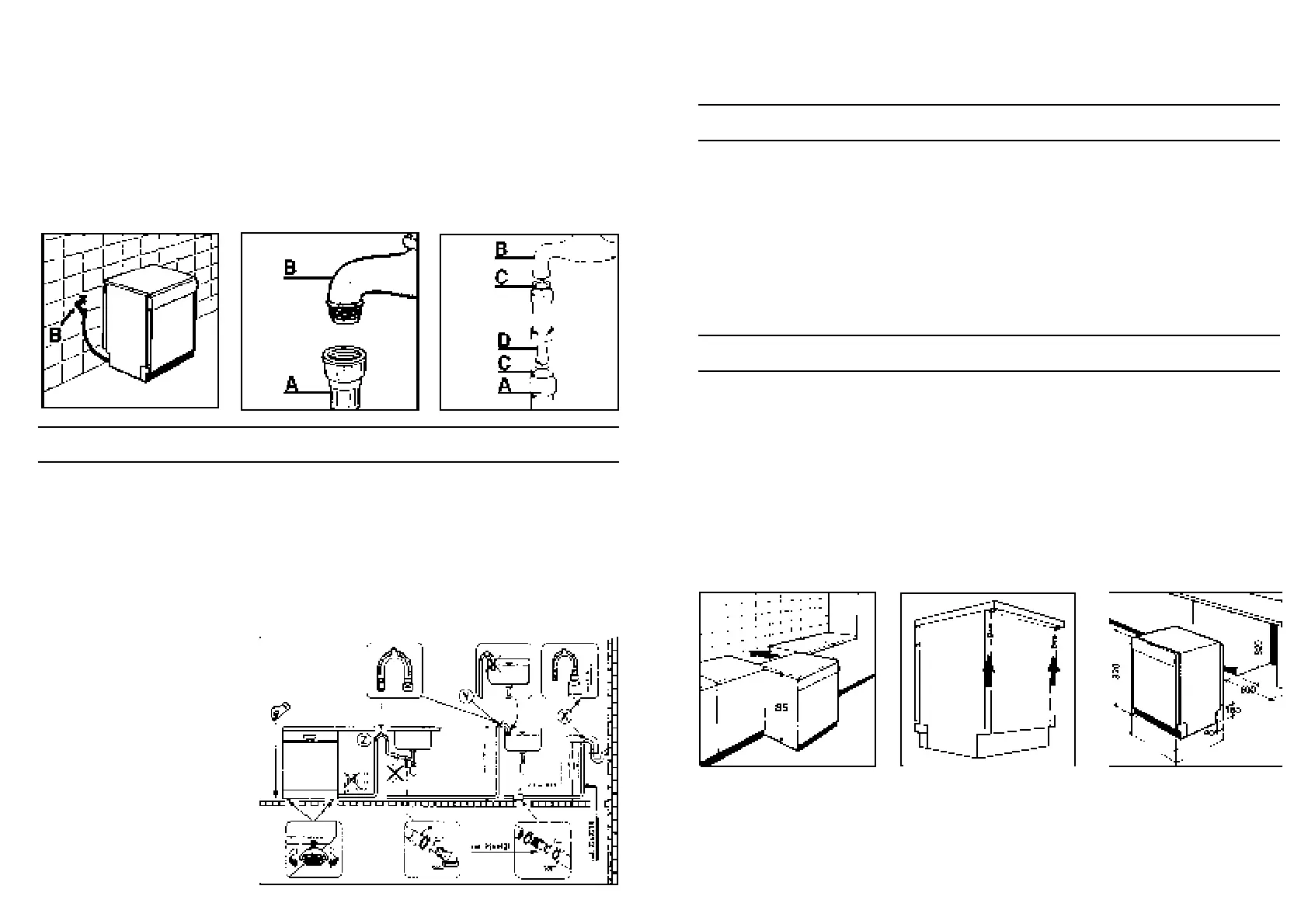

Ligação ao sistema de esgoto de água
Ligue a mangueira de esgoto de água ao sistema de esgoto de água, tendo o
cuidado de não deixar que a mangueira fique torcida (fig. 4).
O sistema de esgoto fixo deverá ter um diâmetro interno de, pelo menos, 4 cm,
devendo ficar a uma altura mínima do chão de 40 cm.
Recomendamos a utilização de sifões anti-odores (fig. 4 x).
Se necessário, poderá prolongar a mangueira de esgoto da água até ao máximo de
2,6 m de comprimento, tendo porém o cuidade de nunca colocar a mangueira a uma
altura superior a 85 cm do chão. Se necessitar de prolongar a mangueira de esgoto
utilize a peça de prolongamento com a referência 9269214 e a peça de união com
a referência 9264427. A extremidade curva da mangueira de esgoto poderá ser
apoiada à borda de um lavatório (a fim de evitar o refluxo da água durante o
programa de lavagem,
deverá sempre certificar-se
de que a extremidade da
mangueira não se encontra
dentro de água. Vide a fig. 4 y).
Sempre que a máquina seja
instalada sob uma bancada
continua a curva deverá ser
fixada imediatamente abaixo
da bancada, num ponto o
mais alto possível (fig. 4 z).
Ao proceder à instalação da
máquina certifique-se sem-
pre de que nem a mangueira
de entrada de água nem a
de esgoto de água fiquem
dobradas ou torcidas.
111
Instalação da sua máquina em cozinhas
modulares
Justaposição
A altura desta máquina (85 cm) foi estudada de modo a permitir a justaposição
perfeita da máquina entre equipamentos já existentes, nas modernas cozinhas
modulares. A altura dos pés da máquina pode ser regulada, a fim de permitir o juste
da posição correcta.
O topo da máquina, feito de laminado de alta resistência, não carece de qualquer
cuidado especial, pois é à prova de calor, de nódoas e de abrasão (vide fig. 5).
O topo da máquina, passível de ser utilizado como bancada de trabalho, pode ser
facilmente ajustado, de modo a ficar perfeitamente alinhado com o topo dos
restantes equipamentos; de facto, ele pode ser deslocado 5 mm de cada vez, até
um máximo de 25 mm. Para tal, há que desaparafusar os dois parafusos existentes
na parte de trás e fixar o topo na posição pretendida (vide fig. 6).
Incorporação (Quando a máquina for instalada por baixo de uma bancada de trabalho)
As cozinhas modernas dispõem normalmente de uma bancada de trabalho única,
sob a qual se introduzem os móveis básicos e os electrodomésticos.
Nesse caso, basta retirar o topo (bancada de trabalho) da sua máquina, desaparafusando,
para o efeito, os parafusos situados por baixo da extremidade posterior do topo (vide
fig. 6).
A máquina passará então a ter uma altura de 82 cm, conforme estipulado nas
normas internacionais (ISO), encastrando-se perfeitamente sob a bancada de
trabalho contínua da cozinha (vide fig. 7).
Adaptação de painéis (para alguns modelos)
Os perfis existentes à volta da porta permitem a montagem de painéis decorativos,
com uma espessura máxima de 5 mm, com as seguintes dimensões:
Largura: 591 mm ± 1 Altura: 597 mm ± 1
Abertura da porta
Introduza a sua mão na cavidade e puxe para cima.
Se a máquina for aberta durante o seu funcionamento, é automaticamente activado
um dispositivo eléctrico de segurança que suspende imediatamente todas as funções
da máquina. Para que a máquina possa funcionar devidamente, dever-se-á
evitar abrir a porta da máquina durante o funcionamento da mesma.
7
598
556/563
5
6
110
A mangueira de admissão A deve ser aparafusada à torneira de alimentação de água
B com uma ligação de 3/4". Certifique-se de que o anel de aperto fique bem apertado.
O tubo de ligação deverá ficar bem apertado, a fim de evitar fugas de água.
Se a água da sua zona for muito calcária (muito dura) recomendamos a obtenção de
um filtro (número de ref.a 9226085) junto dos Serviços de Assistência Técnica, o qual
deverá ser montado entre a torneira de alimentação de água B de 3/4" e a mangueira
de entrada de água A, de modo a que a anilha de borracha C fique entre eles (fig. 3).
Se a máquina for ligada a uma instalação de alimentação de água nova ou que tenha
estado sem ser utilizada durante um certo tempo, será recomendável deixar correr a
água durante alguns minutos antes de ligar as mangueiras de admissão de água da
máquina. Evita-se assim que eventuais depósitos de areia ou de ferrugem possam
entupir o filtro de admissão de água.
123
4
