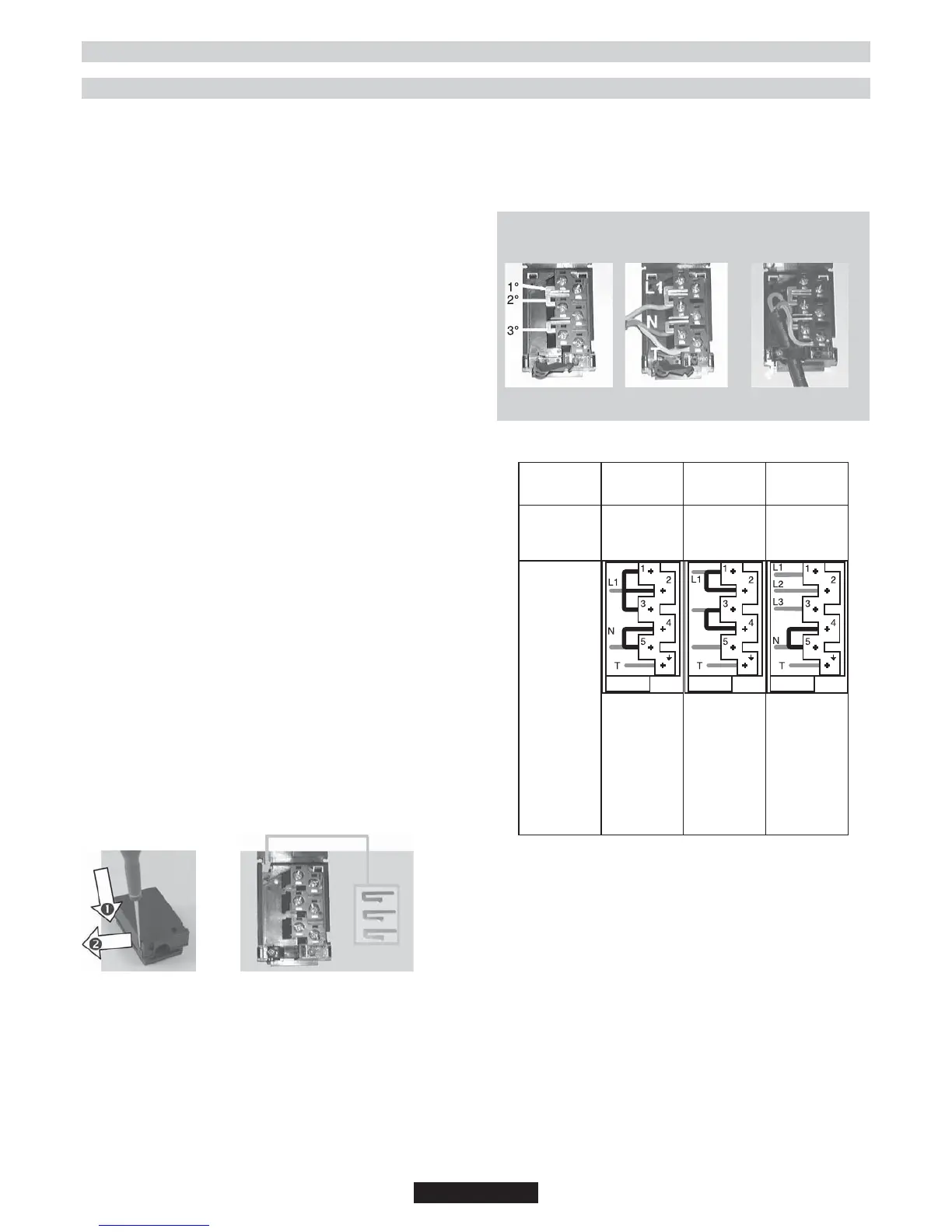

COLLEGAMENTO ELETTRICO
f
f
Tf
T
OTA
f
FAR VERIFICARE L'EFFICIENZA DELL'IMPIANTO DI MESSA
A TERRA.
f
f
f
Questo apparecchio é venduto provvisto di cordone di
alimentazione e deve essere utilizzato esclusivamente con
una tensione di 220-230 V monofase.
Allacciarlo ad una presa di corrente da 10/16 Ampere.
Tf
T
X 3 PONTI
Esempio di connessione monofase.
1- Messa a punto
dei ponti
2- Installazione
dei fili
3- Posizionamento
del cavo nel passacavo
Attenzione! Un serraggio non corretto può comportare il
rischio di surriscaldamento del cavo di alimentazione.
V-
Monofase
220-230V~
AVO
2 Fase
1-2
2-3
5 Neutro
4-5
T Terra
V
V
Trifase
220-230V3~
Trifase
380-415V3N~
1 Fase
1-2
3 Fase
3-4
5 Fase
T Terra
1 Fase
2 Fase
3 Fase
5 Neutro
4-5
T Terra
INSTALLAZIONE
ATTENZIONE!
24 IT
