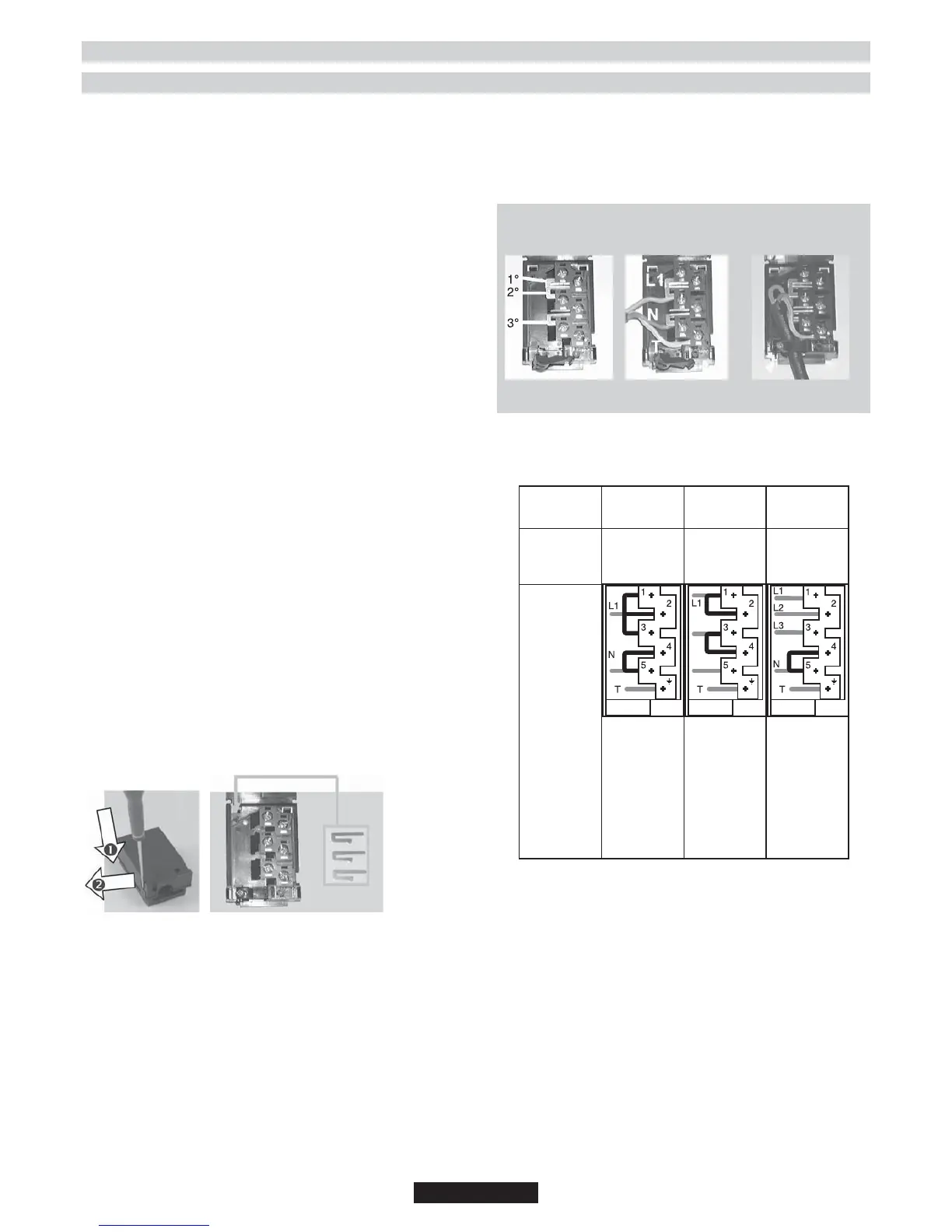

ELEKTRISCHER ANSCHLUSS
.
.
.
2
Einphasig
220-230V~
Kabeltyp-
Aera
2 Phase
Shunt 1-2
Shunt 2-3
5 Nulleiter
Shunt 4-5
T Erdung
ANSCHLUSS
AN DAS
KLEMMBRETT
Dreiphasig
220-230V3~
Dreiphasig
380-415V3N~
1 Phase
Shunt 1-2
3 Phase
Shunt 3-4
5 Phase
T Erdung
1 Phase
2 Phase
3 Phase
5 Nulleiter
Shunt 4-5
T Erdung
INSTALLATION
w
Achtung: Ein nicht korrektes Anzugsmoment kann zur Gefahr
einer Überhitzung des Netzanschlusskabels führen.
Beispiel für einen einphasigen Anschluss.
1- Brücken einlegen 2- Leiter verlegen 3- Das Kabel durch die
Kabelschelle hindurchführen
w
f
f
TKv
Wenn das Gerät über eine Steckdose verfügt, muss es so
aufgestellt werden, dass diese zugänglich ist.
f K
vw
K T
w
Achtung! w.
w
Tw
fv
TRIO 9501
Das Gerät wird mit Kabel, geliefert der nur den Anschluß
zwischen Phasen bzw. Phase und Nulleiter mit einer Spannung
von 220-230 V ermöglicht. Schliessen Sie es an einen Stecker
von 10/16 Ampere an.
TRIO 9503
Dieser Trio wird ohne Anschlussschnur geliefert, aber er ist
mit einem Klemmbrett ausgestattet, das es Ihnen ermöglicht,
den entsprechenden Anschluss für die vorhandene
Versorgungsspannung zu wählen.
T.
v
.
Klemmbrett
x 3 Brücken
72 DE
