3. INSTALLAZIONE DELLA MACCHINA
L’incasso nei mobili componibili
Per il buon funzionamento dell’apparecchiatura inserita
in un mobile componibile è necessario che quest’ultimo
abbia le caratteristiche adatte.
In conformità alle norme di sicurezza, la protezione
contro eventuali contatti con le parti elettriche e parti
protette con solo isolamento funzionale deve essere
assicurata mediante una corretta operazione d’incasso
dell’apparecchiatura.
Tutte le parti che assicurano la protezione, anche
un eventuale pannello di copertura (per esempio se
l’apparecchiatura viene posizionata alla ne o all’inizio
dei componibili), debbono essere ssate in modo tale da
non poter essere tolte senza l’aiuto di qualche utensile.
E’ opportuno che l’apparecchiatura sia installata a una
certa distanza da frigoriferi o congelatori, perché il calore
emesso potrebbe pregiudicarne il funzionamento.

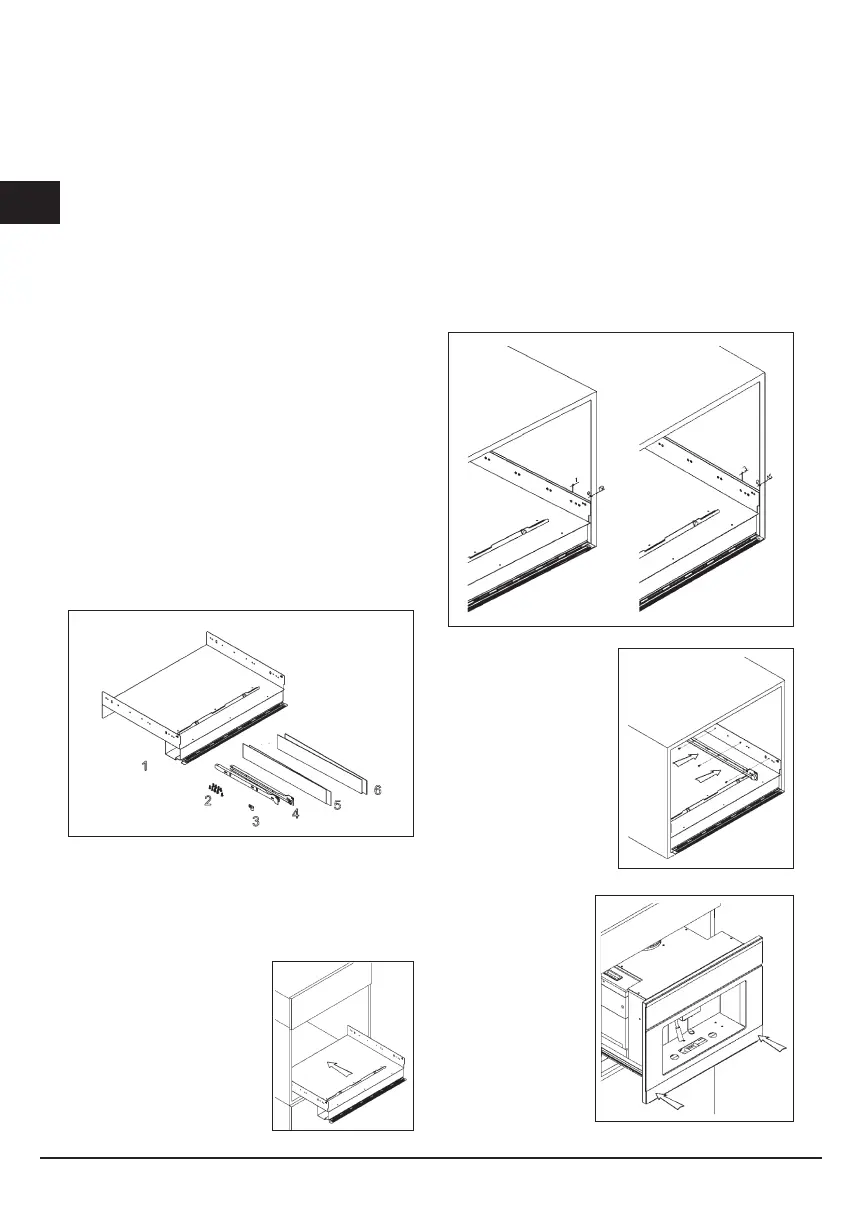

Componenti per l’installazione della macchina
La macchina deve essere installata in vani alti 460 mm e
larghi tra i 560 mm e i 568 mm. A corredo della macchina
sono forniti i seguenti componenti per l’installazione.
1. Supporto sso della macchina
2. N°13 viti autolettanti 3.9X19
3. N°1 ssa cavo
4. N°2 guide laterali
5. N°2 piastre laterali da 1mm
6. N°2 piastre laterali da 2mm
Installazione della macchina
Posizionare la parte ssa in
dotazione adagiandola sul
piano del mobile.
Inserire le piastre laterali necessarie a compensare gli
eventuali spazi vuoti. La larghezza del vano che ospita
la macchina è determinata dallo spessore dei anchi del
mobile. Per compensare le differenti misure ottenibili, in
dotazione sono fornite 4 piastre, 2 dello spessore di 2
mm e 2 dello spessore di 1 mm. Il loro utilizzo è teso a
compensare la larghezza interna del vano, per ottenere
una misura di 562/560 mm.
Passare poi al montaggio
delle 2 guide utilizzando
le rimanenti 8 viti
autolettanti.
Inserire la macchina
accoppiando le guide
con i supporti già
montati nel vano.
