76
PT
3. INSTALAÇÃO DA MÁQUINA
O encaixe em móveis componíveis
Para o bom funcionamento da máquina encaixada num
móvel componível é necessário que este último possua
as características adequadas.
Em conformidade com as normas de segurança, a
protecção contra eventuais contactos com as partes
eléctricas e partes protegidas só com isolamento
funcional, deve ser garantida mediante uma correcta
operação de encaixe da máquina.
Todas as partes que garantem a protecção, mesmo um
eventual painel de cobertura (por exemplo se a máquina
for posicionada no m ou no começo dos componíveis),
devem ser xadas de modo a não poder serem extraídas
sem o auxílio de uma ferramenta.
É oportuno que a máquina seja instalada a uma certa
distância de frigorícos ou congeladores, porque o
calor emitido por estes aparelhos poderia prejudicar o
funcionamento da máquina.

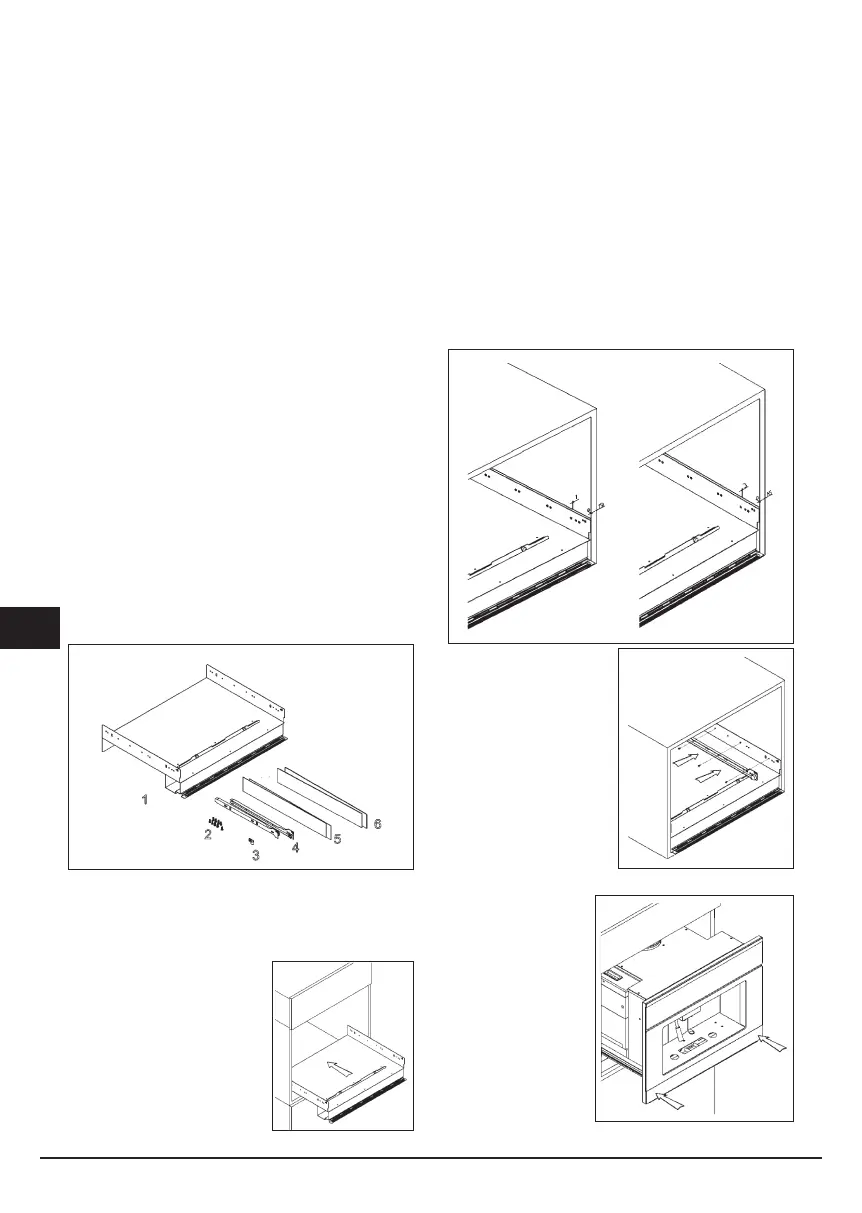

Componentes para a instalação da máquina
A máquina deve ser instalada em espaços altos 460 mm
e largos entre 560 mm e 568 mm.
A máquina é fornecida com os seguintes componentes
para a instalação.
1. Suporto xo da máquina
2. N°13 parafusos auto-roscantes 3.9X19
3. N°1 Fixa-cabo
4. N°2 guias laterais
5. N°2 placas laterais de 1 mm
6. N°2 placas laterais de 2 mm
Instalação da máquina
Posicionar a parte xa
fornecida junto com o aparelho
apoiando-a na superfície do
móvel
Introduzir as placas laterais necessárias para
compensar os eventuais espaços vazios. A largura do
alojamento que conterá a máquina está determinada
pela espessura das laterais do móvel. Para compensar
as várias medidas que se obtêm, são fornecidas, junto
com o aparelho, 4 placas, 2 com espessura de 2 mm e
2 com espessura de 1 mm. O uso dessas placas serve
para compensar a largura interior do alojamento, para
obter uma medida de 562/560 mm.
Passar depois para a
montagem das 2 guias
utilizando os restantes
8 parafusos auto-
roscantes.
Introduzir a máquina
acoplando as guias
com os suportes
já montados no
alojamento.
