Modo 3: funzionamento ZONA NEUTRA CO=3
Parametri fondamentali:
– set-point (St1);
– differenziale dell’azione Reverse (P1);
– differenziale dell’azione Direct (P2);
– ZONA NEUTRA (P3).
Lo scopo del regolatore è di portare la grandezza misurata
all’interno di un intervallo a cavallo del set-point (St1),
detto zona morta. L’estensione della zona morta dipende dal
valore del parametro P3. All’interno della zona morta lo
strumento non richiede l’intervento di alcun dispositivo.
Al di fuori della zona morta lo strumento lavora in Modo
Direct quando la grandezza controllata aumenta e in
Modo Reverse quando diminuisce. A seconda del modello
usato, possono esserci uno o più relè nei funzionamenti
Direct e Reverse. Tali uscite sono attivate o spente una
alla volta secondo le modalità già viste nei modi 1 e 2, in
conformità ai valori assunti dalla grandezza controllata,
dal valore St1, da P1 e da P2. Il LED Direct e il LED
Reverse lampeggiano con le modalità già viste nel
paragrafo “descrizione del frontale degli strumenti” a pag.1.
Attenzione: quando lo strumento è fornito di un’unica uscita
a relè, essa funziona in Modo Reverse con ZONA NEUTRA.
Modo 4: funzionamento PWM CO=4
Parametri fondamentali:
– set-point (St1);
– differenziale dell’azione Reverse (P1);
– differenziale dell’azione Direct (P2);
– ZONA NEUTRA (P3).
La logica di regolazione del Modo 4 è la stessa già vista
per il Modo 3. È un funzionamento con ZONA NEUTRA con
la sola particolarità che i relè vengono attivati in modo impulsi-
vo in base alla procedura PWM (Pulse Width Modulation,
modulazione della larghezza d’impulso). Ogni singolo relè
è attivato in un periodo di 20 secondi (periodo eventualmente
modificabile tramite il parametro C12, vedi pagina 14) per un
tempo variabile calcolato in percentuale; il tempo di ON del relè
è proporzionale alla posizione occupata dalla grandezza
controllata all’interno del differenziale. Per scostamenti conte-
nuti, l’uscita si attiverà per un tempo breve. Al superamento del
differenziale, il relè sarà sempre inserito (100% ON). Il funziona-
mento PWM permette quindi di inserire in modo “proporziona-
le” attuatori con funzionamento tipicamente ON/OFF (es. resi-
stenze di riscaldamento) per migliorare il controllo della gran-
dezza regolata. Il funzionamento PWM può essere impiegato
anche per ottenere un segnale modulante di comando di tipo
0/10 V o 4/20 mA utilizzando la versione IR con uscite per
il comando di relè a stato solido (A, D), disponendo della
relativa opzione per convertire il segnale (capitolo 12.1).
Nel funzionamento PWM i LED Direct/Reverse lampeggiano
Mode 3: Dead-Zone mode C0=3
Main parameters:
– set-point (St1);
– differential of the reverse mode (P1);
– differential of the direct mode (P2);
– Dead-zone (P3).

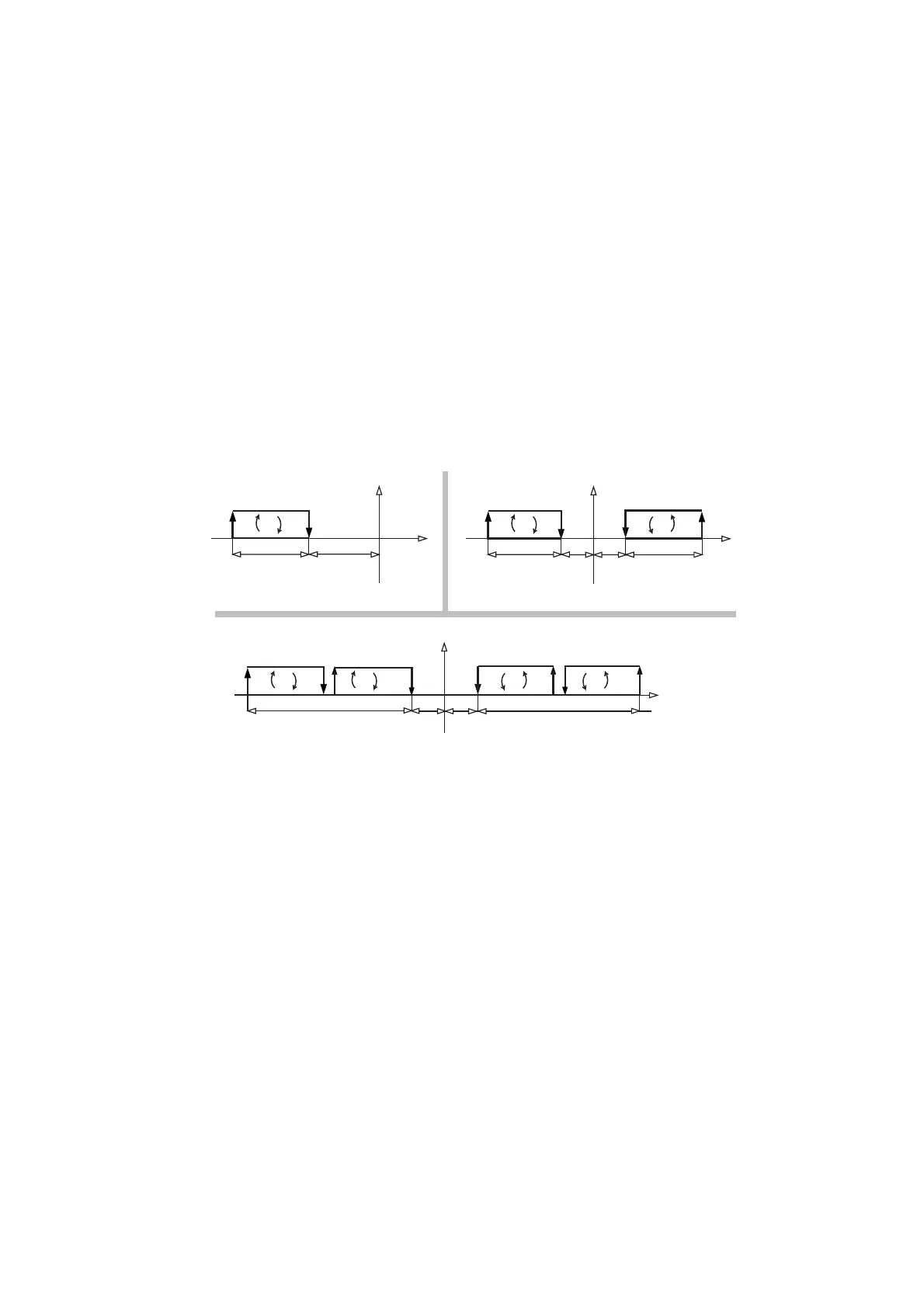

The controller aims at bringing the controlled variable
within a limited range, called dead zone, set around the
Set-point (St1). As shown in the graph below, the dead
zone value depends on the value given to P3. No devices
will be actuated within the dead zone. Beyond the dead
zone the controller works in the Direct Mode when the
controlled variable increases and in the Reverse Mode
when it decreases its value. Depending on the model,
there can be one or more relays. The outputs will energize
or disenergize as described above in mode 1 and 2,
depending on the value of the controlled variable, of St1,
P1 and P2. The Direct and Reverse LEDs will flash as
described on page 1.
Important: when the instrument has only one relay out-
put, it will work in the Reverse mode with dead zone.
Mode 4: PWM mode, C0=4
Main parameters:
– set-point (St1);
– differential of the reverse mode (P1);
– differential of the direct mode (P2);
– DEAD ZONE (P3).
The operation logic is the same as in Mode 3. The instru-
ment, in fact, bases its action on the dead zone; the relays
energize according to the PWM (Pulse Width Modulation)
procedure. In practice, each single relay energizes in a
period of 20 seconds (this time-delay can be modified
through C12, see page 14) from a time (calculated in per-
centage). The relay energization is proportional to the
position of the controlled variable within the differential.
For slight deviations from the set value, the output will
energize for a short time. When the value exceeds the dif-
ferential, the relay will remain energized (100% ON).The
PWM mode allows your instrument to energize devices
whose mode is typically ON/OFF in a proportional way
(e.g. heaters). The PWM mode can be used to get a
modulating signal 0/10V or 4/20mA (IR models equipped
with outputs for Solid State Relay (A, D) and dedicated
optional converter, see chapter 12.1). When in the PWM
mode, the Direct/Reverse LEDs will flash; the number of
flashings will correspond to the number of energized out-
puts. If the controller has only one relay, it will work in the
Reverse mode with DEAD ZONE.
7
