CAREL S.p.A.
Via dell’Industria, 11 - 35020 Brugine - Padova (Italy)
Tel. (+39) 0499716611 – Fax (+39) 0499716600
http://www.carel.com – e-mail: carel@carel.com
CAREL si riserva la possibilità di apportare modifiche o cambiamenti ai propri prodotti senza alcun preavviso.
CAREL reserves the right to modify the features of its products without prior notice.
cod. +050001060 rel. 1.2 - 13.10.2008
Visualizzazione stato rete e versione del firmware
Premendo contemporaneamente i tasti di configurazione (↓↑↵) per almeno 10 secondi (solo in modalità pLAN), si
visualizza la maschera di Fig. 6.
La schermata in Fig. 6 esemplifica lo stato della rete pLAN, visualizzando quanti e quali dispositivi sono collegati, e con quale
indirizzo.
Legenda:
: controllore pCO attivo in rete (oppure parametrico in pLAN)
: terminale attivo in rete
: nessun dispositivo collegato
Es. la Fig. 6 rappresenta:
controllori pCO attivi in rete con indirizzo: 1, 2, 25
terminali attivi in rete con indirizzo: 3, 4, 15, 26.
Tramite i tasti ↓↑ è possibile visualizzare la versione del firmware residente nel terminale (Fig. 7).
Per uscire dalla procedura NetSTAT premere il tasto ↵.
Regolazione contrasto LCD
Mantenere premuti i tasti + Prg e agendo con ↓ o ↑ è possibile regolare il contrasto.
Caratteristiche tecniche
Display
Tipo grafico FSTN
Retroilluminazione LED verdi o bianchi (comandabile da “software applicativo”)
Risoluzione in grafica 120x32 pixel pGD0; 132x64 pGD1
Modi testo pGD0: 4 righe x 20 colonne (font 5x7 pixel);
2 righe x 10 colonne (font 11x15 pixel)
pGD1: 8 righe x 22 colonne (font 5x7 pixel);
4 righe x 11 colonne (font 11x15 pixel)
oppure modi misti
Altezza carattere pGD0: 4,5 mm (font 5x7 pixel); pGD1: 3,5 mm
pGD0: 9 mm (font 11x15 pixel); pGD1: 7,5 mm
Dimensione area attiva pGD0: 71,95x20,75 mm; pGD1: 66x32
Dimensione area visiva pGD0: 76x25,2 mm; pGD1: 72x36
Tastiera
Numeri LED 3 max.
Numeri tasti 8 max.
Connettore per tastiera 12 vie, passo 2,54 mm
Alimentazione
Tensione alimentazione da pCO tramite connettore telefonico oppure da sorgente
esterna 18…30 Vdc protetta da fusibile esterno da 250 mAT (*)
Potenza assorbita massima 1,2 W
Distanze massime
Lunghezza massima rete pLAN 500 m con cavo AWG22 a coppie schermate
Distanza pCO terminale 50 m con cavo telefonico
500 m con cavo AWG22 a coppie schermate e TCONN6J000 (*)
Nota: per raggiungere la lunghezza massima utilizzare una tipologia a bus con
diramazioni che non superano i 5 m.
Materiali
Frontale trasparente policarbonato trasparente
Retrocontenitori grigio antracite policarbonato +ABS
Vetrino trasparente/cornice policarbonato trasparente
Autoestinguenza V0 su frontale trasparente e retrocontenitori
HB su tastiera siliconica e particolari restanti
Generali
Grado di protezione IP00
UL type 1
Condizioni di funzionamento -20T60 °C, 90% U.R. non condensante
Condizioni di immagazzinamento -20T70 °C, 90% U.R. non condensante
Classe e struttura del software A
Classificazione secondo il grado di protezione contro
le scosse elettriche da incorporare in apparecchiature di classe I o II
PTI dei materiali di isolamento PCB: PTI 250; insulation material PTI 175
Periodo delle sollecitazioni elettriche lungo
Categoria di resistenza al calore e al fuoco D
Immunità contro le sovratensioni Categoria II
Inquinamento ambientale 2
(*) vedi manuale pCO
2
(cod. +030220335).

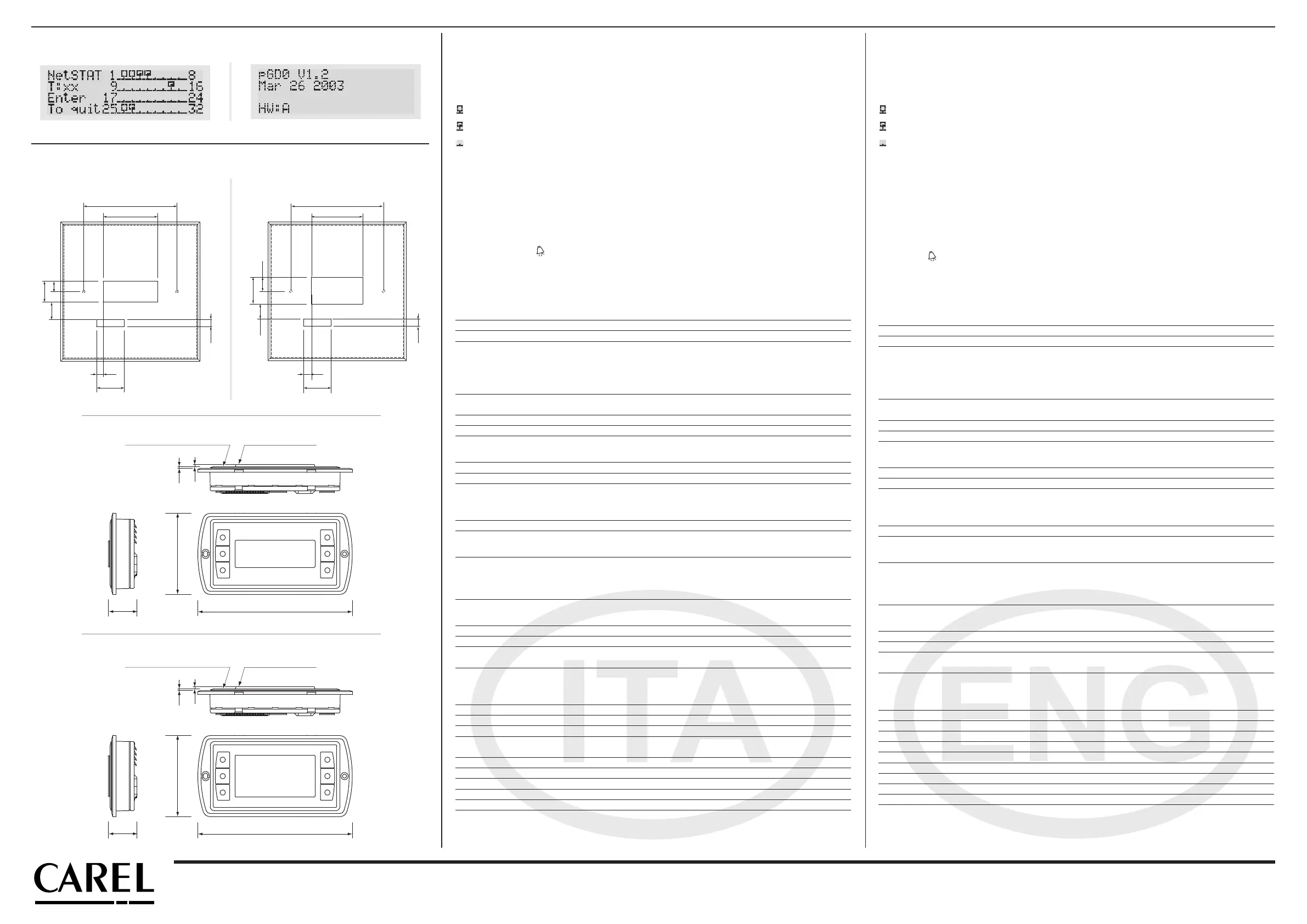

Dimensioni / Dimensions
78
30
134
15
40
25
9.6
10
10
134
39
20.5
40
11.6
21.5
74
78.1
148.73
27.8
1.5
2
piano di battuta
su retro pannello
plane of support on rear of panel
piano vetro-display
plane of the display-window
78.1
148.73
27.8
1.5
2
piano di battuta
su retro pannello
plane of support on rear of panel
piano vetro-display
plane of the display-window
Fig. 8
Fig. 10
Fig. 9
Fig. 11
Displaying the status of the network and firmware version
Pressing the configuration buttons (↓↑↵) together for at least 10 seconds (in pLAN mode only), displays the screen shown in
Fig. 6.
The screen shown in Fig. 6 provides an example of the status of the pLAN, displaying which and how many devices are con-
nected, and the corresponding addresses.
Key:
: pCO controller active in network (or alternatively parametric in pLAN)
: terminal active in network
: no device connected
The example in Fig. 6 represents:
pCO controllers active in network, addresses: 1, 2, 25
terminals active in network, addresses: 3, 4, 15, 26.
The ↓↑ buttons can be used to display the version of the firmware resident in the terminal (Fig. 7).
To exit the NetSTAT procedure, press ↵.
LCD contrast adjustment
Press and hold + Prg and use ↓ or ↑ to adjust the contrast.
Technical specifications
Display
Type FSTN graphic
Backlighting green or white LEDs (controlled by “application software”)
Graphic resolution 120x32 pixels for pGD0; 132x64 pGD1
Text mode pGD0: 4 rows x 20 columns (font sizes 5x7 pixels);
2 rows x 10 columns (font size 11x15 pixels)
pGD1: 8 rows x 22 columns (font sizes 5x7 pixels);
4 rows x 11 columns (font size 11x15 pixels)
or mixed modes
Character height pGD0: 4.5 mm (font size 5x7 pixels); pGD1: 3.5 mm
pGD0: 9 mm (font size 11x15 pixels); pGD1: 7.5 mm
Size of active area pGD0: 71.95x20.75 mm; pGD1: 66x32
Size of display area pGD0: 76x25.2 mm; pGD1: 72x36
Keypad
Number of LEDs 3 max.
Number of buttons 8 max.
Keypad connector 12 pin, pitch 2.54 mm
Power supply
Voltage power supply from pCO through telephone cable or external source
18 to 30 Vdc protected with 250 mAT fuse (*)
Maximum power input 1.2 W
Maximum distances
Maximum pLAN length 500 m with AWG22 twisted pair cable
pCO terminal distance 50 m with telephone cable
500 m with AWG22 twisted pair cable and TCONN6J000 (*)
Note: to reach the maximum length, use a bus layout, with branches not
exceeding 5 m.
Materials
Transparent front panel transparent polycarbonate
Charcoal grey container back piece polycarbonate +ABS
Transparent cover glass/frame transparent polycarbonate
Self-extinguishing classification V0 for transparent front panel and back piece
HB for silicon keypad and remaining parts
Others
Index of protection IP00
UL type 1
Operating conditions -20T60 °C, 90% r.H. non-condensing
Storage conditions -20T70 *C, 90% r.H. non-condensing
Software class and structure A
Classification according to protection against electric shock to be integrated into class 1 or 2 devices
PTI of insulating materials PCB: PTI 250; insulation material PTI 175
Period of electric stress across insulating parts long
Category of resistance to fire and heat D
Immunity against voltage surges Category iI
Environmental pollution 2
(*) see pCO
2
manual (code +030220335).
Fig. 6
Fig. 7
Assegnazione lista terminali privati e condivisi
Assigning the list of private and shared terminals
PGD0000N00
PGD1000N00
Dime di foratura pGD0 / pGD0 drilling template
Dime di foratura pGD1 / pGD1 drilling template
