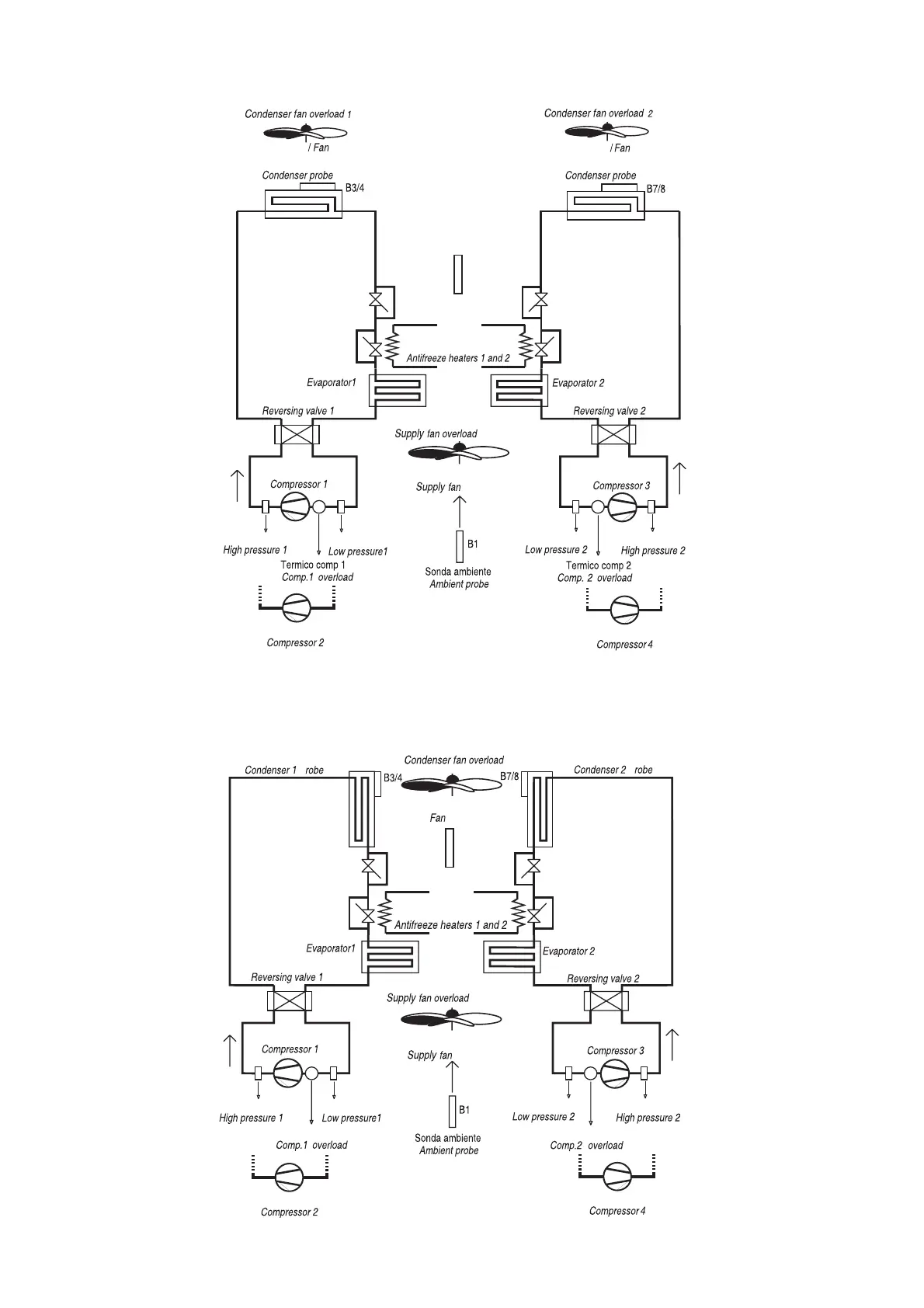

3.5 Bomba de calor aire/aire, dos circuitos
3.6 Bomba de calor aire/aire dos circuitos, 1 circuito
de ventilación de condensación
3.5 AIR/AIR heat pump, two circuits
3.6 AIR/AIR heat pump two circuits, 1 condenser fan
circuit
14
µC
2
- cod. +030220420 - rel. 2.1 - 17.01.05
Sonda impulsión
Supply probe
B2
Sonda condensador
Sonda condensador
T
érmico ventilador condensación 1
Térmico ventilador condensación 2
Ventilador Ventilador
Resistencias
antihielo 1 y 2
Evaporador 1
Evaporador 2
Compresor 1
Compresor 3
Válvula inversión 1
Válvula inversión 2
Térmico ventilador de impulsión
Alta presión 1
Alta presión
2
Baja presión 1
Baja presión 2
Compresor 2
Compresor 4
Ventilador de impulsión
Fig. 3.5.1
Sonda impulsión
Supply probe
B2
p
p
Térmico comp 1
Térmico comp 2
Compresor 2
Compresor 1
Compresor 3
Compresor 4
Alta presión 1
Alta presión
2
Baja presión 1
Baja presión 2
Ventilador de impulsión
Evaporador 1
Evaporador 2
Térmico ventilador de impulsión
Válvula inversión 1
Válvula inversión 2
Resistencias
antihielo 1 y 2
Ventilador
Sonda condensador 1 Sonda condensador 2
Térmico ventilador de condensación
Fig. 3.6.1
