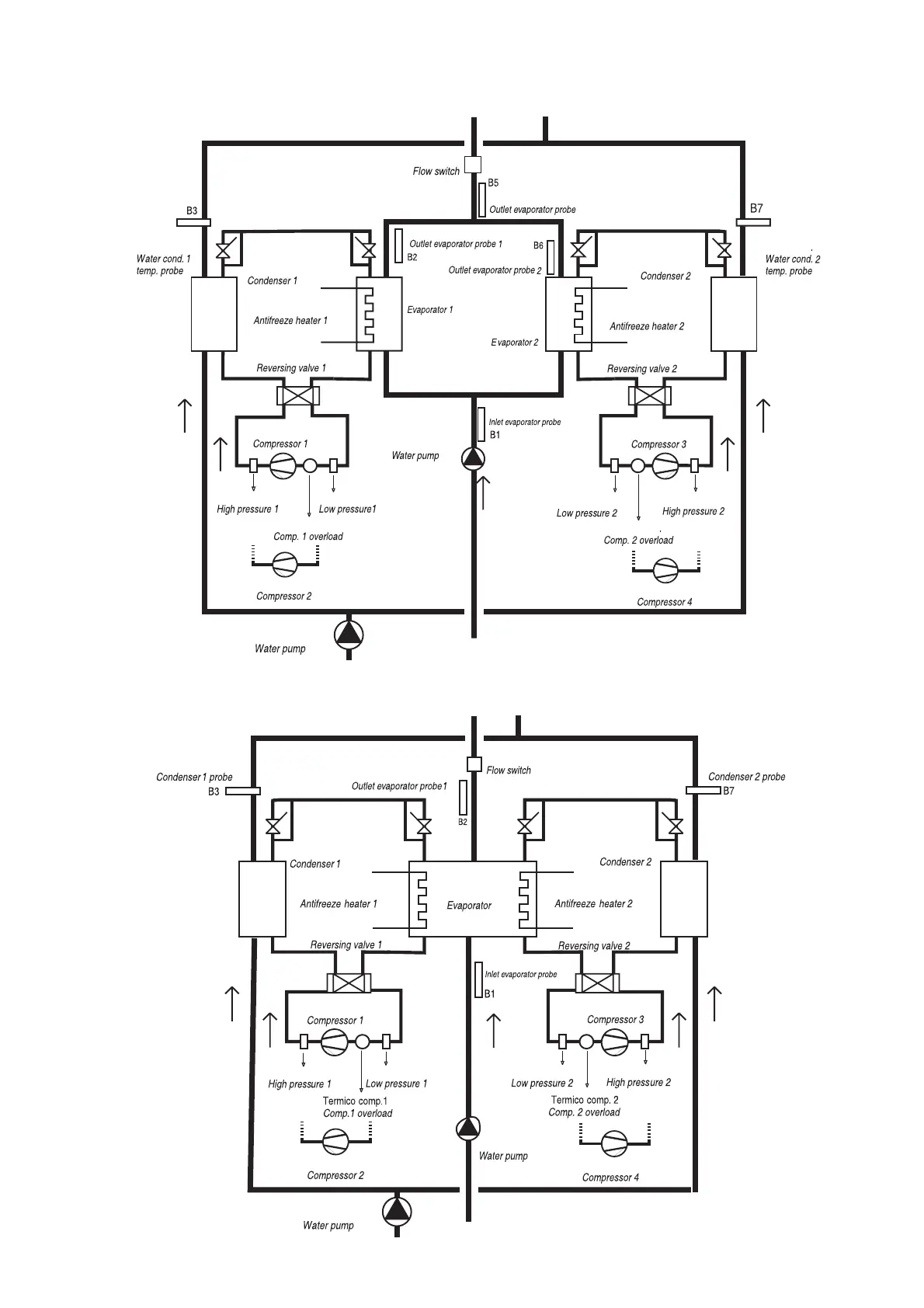

3.17 Bomba de calor AGUA/AGUA con inversión del
circuito de gas, dos circuitos
3.18 Bomba de calor AGUA/AGUA con inversión del
circuito de gas, dos circuitos, 1 evaporador
3.17 WATER/WATER heat pump with reversal on gas
circuit, two circuits
3.18 WATER/WATER heat pump with reversal on gas
circuit, two circuits, 1 evaporator
20
µC
2
- cod. +030220420 - rel. 2.1 - 17.01.05
Sonda condensador 1
Sonda condensador 2
Sonda salida evaporador 1
Interruptor de flujo
Condensador 1
Condensador 2
Resistencia antihielo 1 Resistencia antihielo 2
Evaporador
Válvula inversión 1
Válvula inversión 2
Compresor 1
Compresor 2
Compresor 3
Compresor 4
Bomba de agua
Sonda entrada evaporador
Alta presión 1
Alta presión 2
Baja presión 1
Baja presión 2
Bomba de agua
Fig. 3.18.1
Interruptor de flujo
Sonda temp.
agua cond. 1
Sonda temp.
agua cond. 2
Sonda salida evaporador
Condensador 1
Condensador 2
Evaporador 1
Evaporador 2
Resistencia antihielo 1
Resistencia antihielo 2
Sonda salida evaporador 1
Sonda salida evaporador 2
Válvula inversión 1
Válvula inversión 2
Compresor 1
Compresor 3
Compresor 2
Compresor 4
Bomba de agua
Sonda entrada evaporador
Alta presión 1
Alta presión 2
Baja presión 1
Baja presión 2
Térmico comp. 1
Térmico comp. 2
Bomba de agua
Fig. 3.17.1
